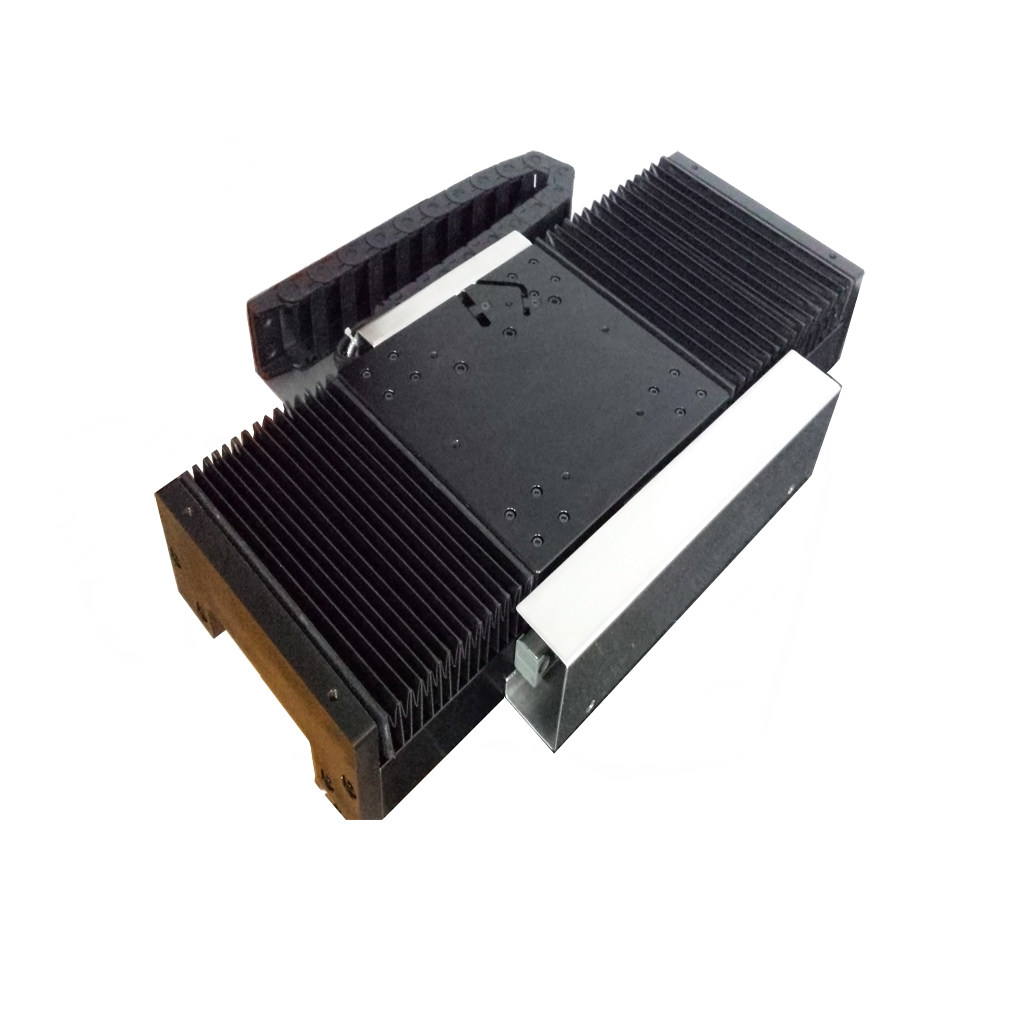

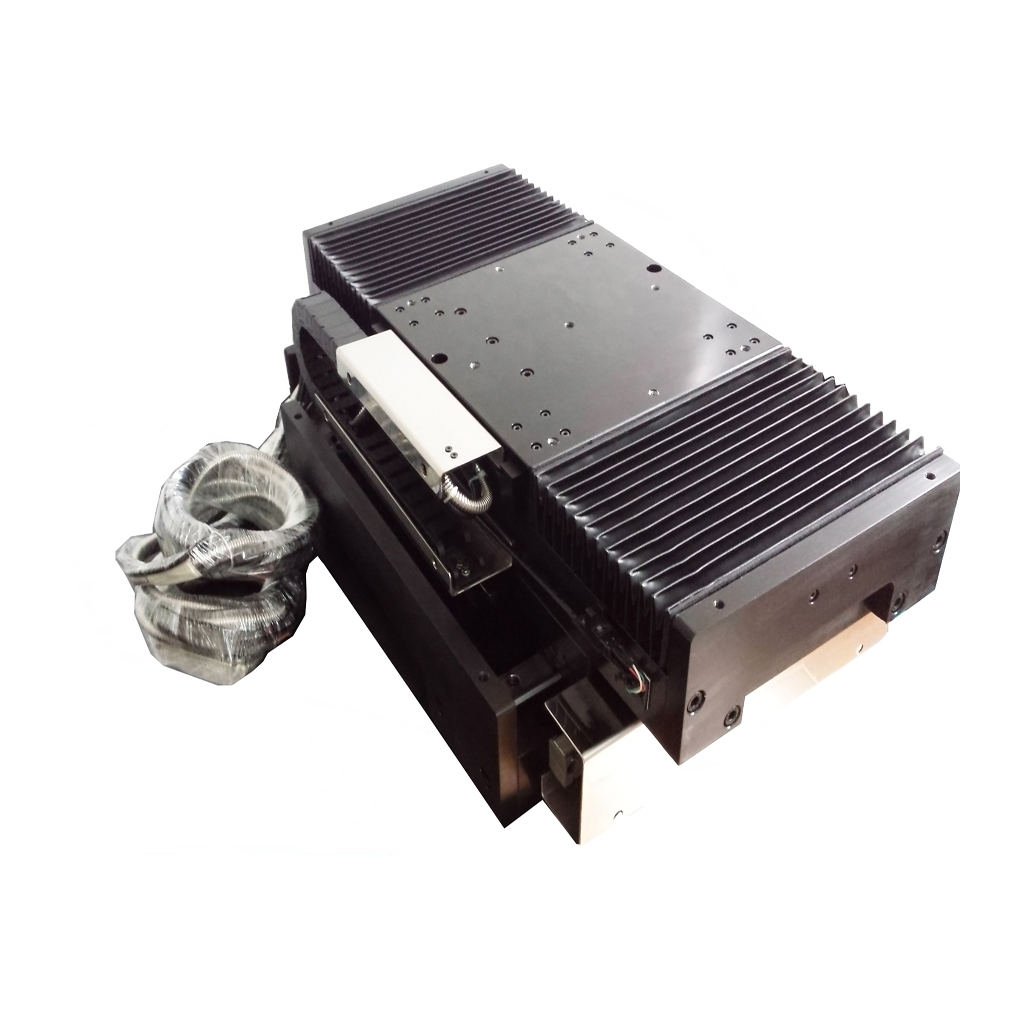

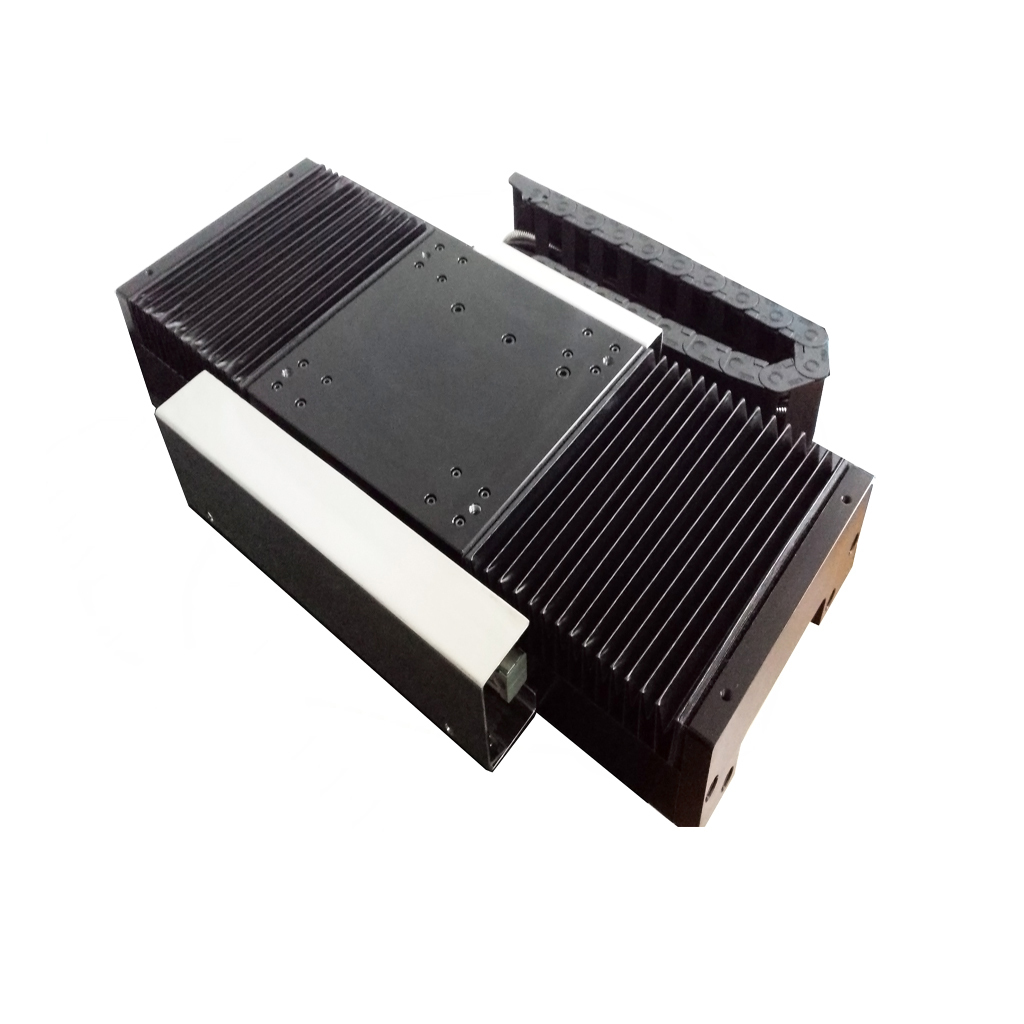

U-förmige Linearmotormodule mit hoher Schubkraft und anpassbaren Hublängen
| Herkunftsort | Jiangsu, China |
|---|---|
| Markenname | SUPT MOTION |
| Zertifizierung | ISO9001-2000 |
| Modellnummer | Die in Absatz 1 Buchstabe a genannten Angaben sind zu beachten. |
| Min Bestellmenge | 1 Stück |
| Preis | USD 100-200 / Piece |
| Verpackung Informationen | Exportkarton mit antistatischem Schaumstoffschutz |
| Lieferzeit | 3–5 Werktage für Muster, 15–25 Tage für Massenware |
| Zahlungsbedingungen | T/T |
| Versorgungsmaterial-Fähigkeit | Zu verhandeln |
Produktdetails
| Spitzenmoment | 120 N | Motortyp | Linearmotormodule |
|---|---|---|---|
| Rückwärts EMF Konstante | 17,6 V/m/s | Spitzenstrom (LP) | 4.2 A |
| Spulengewicht | 0,42 kg | Widerstand(LL)(R) | 9.4 Ω |
| Dauerdrehmoment bei 25 °C | 40 n | Material | Aluminiumlegierung |
| Produktmodell | Die in Absatz 1 Buchstabe a genannten Angaben sind zu beachten. |
Produkt-Beschreibung
Produktübersicht
Der SUPT MOTION MLCA-0040-135-00 ist ein U-förmiger Linearmotor-Anker, der für die Kompatibilität mit dem MLFA-Serienstator (Magnetrail) ausgelegt ist. Er verfügt über einen Spitzenstoß von 120 N, einen Dauerstoß von 40 N, eine Polteilung von 30 mm und ein Ankergewicht von 0,42 kg. In Verbindung mit einem Linearenkoder ermöglicht er eine hochpräzise Positionsregelung.
Linearmotoren bieten erhebliche Vorteile, darunter hohe Beschleunigung, gleichmäßige Schubcharakteristik, modulares Design, frei erweiterbarer Hub, geräuschloser Betrieb und wartungsfreie Leistung.
Der U-förmige Linearmotor verwendet ein kernloses Design, das magnetische Anziehung und Rastkräfte eliminiert, um eine reibungslose Bewegung mit Null-Spiel zu erzielen. Die Stator-Magnetrails können unbegrenzt verbunden werden, wodurch der Hub theoretisch unbegrenzt ist; dies macht ihn besonders geeignet für Anwendungen, die Langhub-Hochgeschwindigkeitspositionierung erfordern. Im Vergleich zu Spindelantrieben benötigen Linearmotoren keine Zwischenumwandlungsmechanismen, was die Systemstruktur vereinfacht und die dynamische Antwortbandbreite verbessert.
Produktvorteile
Modulares Design: Unabhängige Auswahl von beweglichen und stationären Komponenten für flexible Konfiguration
Unbegrenzte Huberweiterung: Erweiterbare stationäre Komponenten für jede Hubanforderung
Wartungsfreier Betrieb: Berührungsloser Antrieb ohne mechanischen Verschleiß
Hohe Beschleunigung: Hoher Schub ermöglicht hohe dynamische Reaktion
Geräuschloser Betrieb: Keine Zahnrad- oder Spindelgeräusche
Schlüsselwörter: U-förmiger Linearmotor, Linearmotormodul, modularer Linearmotor, Langhub-Linearmodul, Hochschub-Linearmotor
Spezifikationen
| Parameter | Wert |
| Spitzenstoß | 120 N |
| Dauerstoß | 40 N |
| Spitzenstrom | 4,2 A |
| Dauerstrom | 1,4 A |
| Schubkonstante | 30,4 N/A |
| Gegen-EMK-Konstante | 17,6 V/m/s |
| Polteilung | 30 mm |
| Läufermasse | 0,42 kg |
| Linearmotor-Leistungsparameter | ||||
| A-Serie--MLCA(Dynamisch) MLFA(Stator) | ||||
| Modell/Par | MLCA-0020-075-00 | MLCA-0040-135-00 | MLCA-0080-255-00 | |
| Spitzenkraft(Fp) | N | 60 | 120 | 240 |
| Spitzenstrom(lp) | Ampere | 4,8 | 4,2 | 4,2 |
| Dauerhafte Kraft(Fc) | N | 20 | 40 | 80 |
| Dauerhafter Strom(lc) | Ampere | 1,6 | 1,4 | 1,4 |
| Aktuatorkonstanten(DC-Motor-Umwandlung/3p)(Ka) | N/W | 5,65 | 7,9 | 11,2 |
| Konstante Schubkraft(L-L)(Kf) | N/Ampere | 15,3 | 30,4 | 60,3 |
| Gegen-EMK-Konstante(L-L)(Kb) | V/m/Sek. | 8,8 | 17,6 | 34,8 |
| Elektrische Konstante(Te) | ms | 0,3 | 0,3 | 0,3 |
| Widerstand(L-L)(R) | @25℃Ω | 4,8 | 9,4 | 19,2 |
| Induktivität(L-L)(l) | mH | 1,51 | 3 | 6 |
| Wärmeübergangskoeffizient(Rth) | ℃/W | *3,9 | *1,9 | **1,3 |
| Maximale Spulentemperatur(Tmax) | ℃ | 120 | 120 | 120 |
| Magnetpolteilung(2T) | mm | 30 | 30 | 30 |
| Läufergewicht | Kg | 0,24 | 0,42 | 0,82 |
Anwendung
Halbleiter-Wafer-Transferplattformen
Flachbildschirm-Inspektionsgeräte (FPD)
Oberflächenmontagetechnik (SMT) Produktionslinien für elektronische Komponenten
XY-Tische für Laserschneiden und -gravur
Logistik-Sortier- und Materialhandhabungssysteme
Anpassungshinweise: Dieses Produkt unterstützt die Anpassung von Hublänge, Schubwerten und Führungsschienenkonfigurationen und kann bei Bedarf mit optischen Encodern oder Hall-Sensoren integriert werden.
