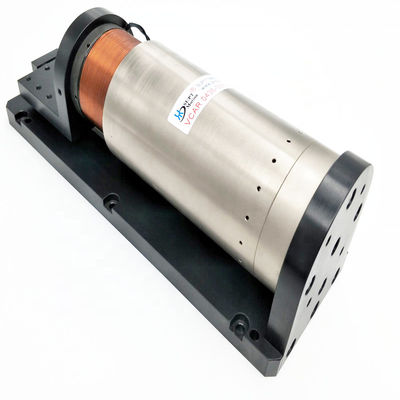

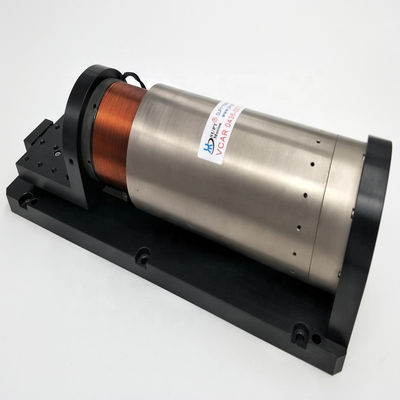

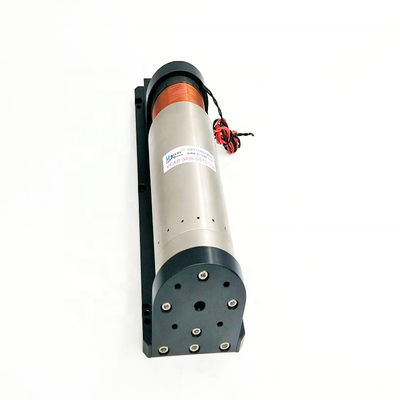

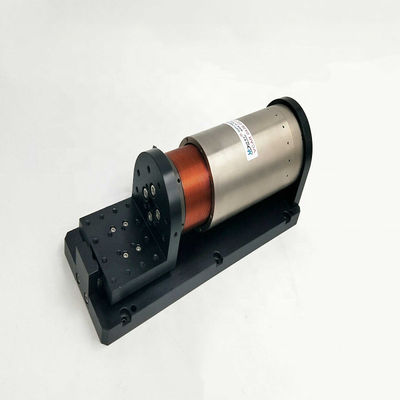

Stimmspule-Motormodule Hochpräzisions-Lineare Plattform für Servo-Anwendungen in geschlossener Schleife
| Herkunftsort | Jiangsu, China |
|---|---|
| Markenname | SUPT |
| Zertifizierung | ISO9001 |
| Modellnummer | VCAR0436-0373-00A |
| Min Bestellmenge | ≥1 |
| Preis | $970.00/pieces >=1 pieces |
| Verpackung Informationen | Karton & apos; s und Holzbox Elektromotor |
| Lieferzeit | 1-5 probiert über Versand der Produkte 5-7 Tages, 3-5 Tage, Massen verhandelt zu werden |
| Zahlungsbedingungen | T/T |
| Versorgungsmaterial-Fähigkeit | 3000 Stück/Stück pro Monat Elektromotor |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
WhatsAPP:0086 18588475571
wechat: 0086 18588475571
Skypen: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Gewährleistung | 3 Monate-1 Jahr | Gebrauch | BOOT, Auto, Elektrofahrrad, UAV, Roboter, medizinisches Beatmungsgerät, Mikroskop |
|---|---|---|---|
| Typ | Mikromotor | Drehmoment | Anträge |
| Bauwesen | Dauermagneten | Umstellung | Bürste |
| Schützen Sie das Merkmal | Vollständig eingeschlossen | Geschwindigkeit (rpm) | Hochgeschwindigkeit |
| Dauerstrom (A) | 14,6 | Effizienz | IE 1 |
| Höchstkraft ((N) | 436 | Maximaler Fahrtraum ((mm) | 37,3 |
| Elektromotor (V) | 38 | Gewicht des Rotors ((kg) | 1040 |
| Ständerdurchmesser (Millimeter) | 76 | Kontinuierliche Kraft ((N) | 142,6 |
| Hafen | Shanghai-Elektromotor | ||
| Hervorheben | Module für PDV-Motoren,Manuelle lineare Stufe XY-Achse ccc,Höchstpräzise manuelle Linearstufe 14.6A |
||
Produkt-Beschreibung
PDV Fabrikpreis Verkauf hochpräzise manuelle Linearstufe XY-Achsen-Plattform
Beschreibung des Produkts
Die lineare Plattform des VCAR-Serien-Sprachspulen-Motormoduls eignet sich besonders für Kurzschlag-Servo-Anwendungen.es eignet sich für den Einsatz in einigen kleinen RäumenEs hat eine hohe Reaktionsgeschwindigkeit (Millisekunden-Ebene) und ein geringes Gewicht, so dass es eine schnelle Schwingungsbewegung und eine hohe Beschleunigung durchführen kann.Das Gebrauchsmodell hat die Vorteile einer komfortablen Steuerung, einfache und zuverlässige Struktur, keine Rückwärtsbewegung, keine Wartung, lange Lebensdauer und langfristige Dauerarbeit.Dieses Modell VCAR0436-0373-00A Stimmspule Motor lineare Plattform für die Präzisionsposition, Geschwindigkeit, Beschleunigung und Schubsteuerung, keine Probleme mit der Rückenfreiheit.Spezifikationen und Spezifikationen für die Linearplattform können nach Kundenanforderungen angepasst werden.
Ein-Achsen-Module für Kurztakt-Servo-Anwendungen in geschlossenem Kreislauf mit leichtem Aktorgewicht und schneller Reaktion (bis zu 20 G in Millisekunden).Die Basis verwendet die Präzisionsbearbeitung von Luftfahrt-AluminiumEinfache und zuverlässige Steuerung, keine Rückwärtsbewegung erforderlich, wartungsfreie lange Lebensdauer.Beschleunigung und Schubregelung möglich. Ausgestattet mit geeignetem Encoder und Führungsschiene, kann die Positionsgenauigkeit 0,1-5um erreichen.die Schubanforderungen sind mit geeigneten Treibern und Steuerungen konfiguriert. Die Plattformstruktur kann verarbeitet und angepasst werden. Gemäß unterschiedlichen Anwendungen ist ein geeigneter linearer Führungsmechanismus konfiguriert: verschiedene Arten von hochpräzisen linearen Führungsschienen.
Technische Parameter:
| Produktmodell | Spitzenkraft | Ständige Kraft | Gesamtschlag | Spitzenstrom | Spitzenspannung | Schubkonstante | Auflösung des Encoders | Wiederholung der Präzision |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 1.7 | 15.7 | 3.57 | 0.1/0.5/1 | 1.5.10 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 2.3 | 26.6 | 5.72 | 0.1/0.5/1 | 1.5.10 |
| VCAR0022-0098-00A | 22 | 6.5 | 9.8 | 3.8 | 24.7 | 5.8 | 0.1/0.5/1 | 1.5.10 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 4.5 | 24.3 | 5.87 | 0.1/0.5/1 | 1.5.10 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 4.95 | 44.9 | 8.88 | 0.1/0.5/1 | 1.5.10 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 4 | 26.9 | 17.7 | 0.1/0.5/1 | 1.5.10 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 6.85 | 34.5 | 12.7 | 0.1/0.5/1 | 1.5.10 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 6.4 | 35.1 | 41 | 0.1/0.5/1 | 1.5.10 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 10.1 | 28.2 | 26 | 0.1/0.5/1 | 1.5.10 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 11.7 | 31.6 | 37.2 | 0.1/0.5/1 | 1.5.10 |
| Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die Berechnung der Leistungsfähigkeit. | 1351 | 376.8 | 3 | 19.9 | 73.5 | 68 | 0.1/0.5/1 | 1.5.10 |
| Produktmodell | Spitzenkraft (N) |
Ständige Kraft bei 25°C (N) |
Gesamtschlag (mm) |
Höchstspannung (V) |
Rückwärts-EMF-Konstante (V/m/s) |
Gewicht der Spule (g) |
Statordurchmesser (mm) | Die Länge (mm) |
| VCAR0001-0064-00A | 0.88 | 0.28 | 6.4 | 6.9 | 0.29 | 3 | 9.5 | 17.7 |
| VCAR0001-0010-00A | 0.73 | 0.42 | 1 | 4.8 | 0.6 | 2.7 | 24 | 11.2 |
| VCAR00025-0127-00A | 2.55 | 0.81 | 12.7 | 11.6 | 0.77 | .6.6 | 12.7 | 24 |
| VCAR0006-0039-00A | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 15.7 | 3.57 | 8.2 | 25 | 18.2 |
| VCAR0007-0040-00A | 7.2 | 2.4 | 4 | 7.5 | 1.88 | 7 | 14.2 | 23 |
| Die in Absatz 1 genannten Vorschriften gelten für die in Absatz 1 genannten Fahrzeuge. | 7.8 | 2.5 | 6.4 | 9.9 | 1.5 | 7.2 | 19.1 | 23.8 |
| Die in Absatz 1 Buchstabe a genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge. | 7.1 | 2.3 | 12.7 | 12.8 | 1.6 | 11.4 | 19.1 | 27 |
| VCAR0011-0050-00A | 11.4 | 2.1 | 5 | 11.8 | 3 | 11.2 | 24 | 17.2 |
| VCAR0011-0100-00A | 10.5 | 2.9 | 10 | 43.8 | 3.5 | 20 | 31 | 26.8 |
| VCAR0013-0030-00A | 13 | 3.5 | 3 | 16 | 3.5 | 12 | 25 | 21 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | 24.7 |
| VCAR0014-0250-00A | 14 | 4.5 | 25 | 26.5 | 3.9 | 35 | 25.4 | 44.2 |
| VCAR0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | 25.6 |
| VCAR0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | 35 |
| VCAR0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | 75.7 |
| VCAR0025-0630-00A | 25.3 | 8 | 63 | 50.6 | 5 | 68 | 31.8 | 83.1 |
| Die in Absatz 1 genannten Vorschriften gelten für die in Absatz 1 genannten Fahrzeuge. | 29.4 | 4.73 | 15 | 40.5 | 7.4 | 27 | 30 | 31 |
| VCAR0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | 41.7 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | 26.7 |
| VCAR0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | 72 |
| VCAR0035-0090-00A | 35 | 11 | 9 | 26.4 | 9 | 33 | 25.4 | 44.3 |
| VCAR0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | 67 |
| VCAR0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | 21.2 |
| VCAR0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | 22 |
| VCAR0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | 35.9 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | 51.3 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | 53.7 |
| VCAR0075-0200-00A | 75 | 30 | 20 | 26.2 | 15.2 | 65 | 70 | 38.7 |
| VCAR0080-0129-00A | 80 | 35 | 12.9 | 27.7 | 18 | 149 | 49 | 53.8 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | 34.9 |
| VCAR0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | 110 |
| VCAR0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | 40.4 |
| Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die Berechnung der Leistungsfähigkeit. | 110 | 37.4 | 38 | 23.2 | 9 | 150 | 60.4 | 60.4 |
| Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten. | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | 27.5 |
| Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten. | 115 | 30.1 | 6.5 | 35 | 17.3 | 52 | 40 | 58 |
| Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die Berechnung der Leistungsfähigkeit. | 130 | 40 | 31 | 30.4 | 20.5 | 280 | 75.6 | 56.5 |
| VCAR0140-0150-00A | 140 | 42.2 | 15 | 33.4 | 26.6 | 80 | 53 | 53.7 |
| VCAR0210-0254-00A | 210 | 66.2 | 25.4 | 56.6 | 28 | 230 | 43.7 | 111.8 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | 64 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | 109.1 |
| VCAR0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | 136.9 |
| VCAR0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | 91 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | 110 |
| VCAR0436-0373-00A | 436 | 142.6 | 37.3 | 38 | 29.8 | 1050 | 76 | 163 |
| VCAR0980-0249-00A | 980 | 605 | 24.9 | 41.5 | 104 | 1426 | 126 | 134.5 |
| Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die Berechnung der Leistungsfähigkeit. | 1351 | 376.8 | 31 | 73.5 | 68 | 1071 | 110 | 143.7 |
Unsere Dienstleistungen
Wir unterstützen gerne bei einem kundenspezifischen Design.
Unternehmensinformationen
Verpackung und Versand
Zertifizierungen
Häufig gestellte Fragen
Elektromotor:
1.Reisen: tatsächliche Reisen, die zur Berechnung der Gesamtreisen verwendet werdenvonKraftwert.
2Bewegungsrichtung: Horizontale oder vertikale Anlage 90 Grad.
3.Lastkraft:cunmittelbar in umgekehrter Richtung vonKraftauf derMotor, wie zum Beispiel Federn usw.
4.Lastgewicht: Gesamtqualitätsbezogener Teil der Bewegung einschließlich des Qualitätsschiebers
5.Bewegungsart: 1.Bewegung von Punkt zu Punkt;2.die Gegenseitigkeit der Regel (z. B. Scannen).
6Geschwindigkeitskurve: 1.eine trapezförmige Geschwindigkeitskurve;2.Dreieckgeschwindigkeitskurve- 3.Sinusgeschwindigkeitskurve.
