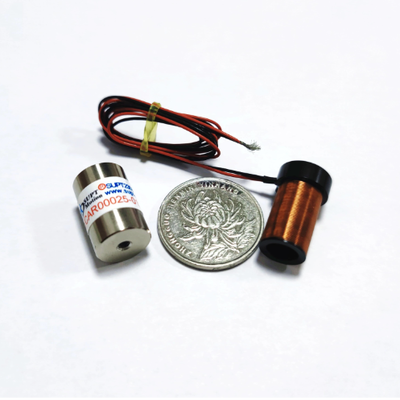

Hochpräziser 12,8V kompakter zylindrischer Schwingspulenmotor für Mikrogeräte

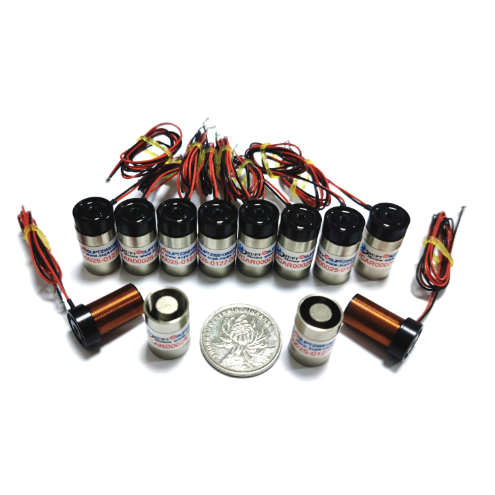

Produktübersicht

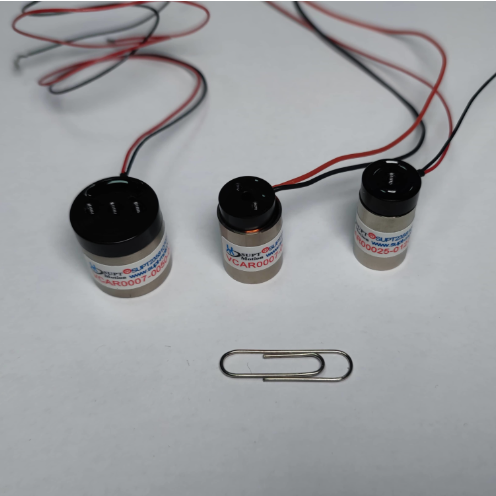

Der VCAR0007-0127-00A ist ein kompakter zylindrischer Schwingspulenmotor mit einem Außendurchmesser von nur 19,1 mm. Angetrieben von einer 12,8-V-Gleichstromversorgung bietet er einen Hub von 12,7 mm und eine Spitzenkraft von bis zu 7,1 N, was ihn zu einem der kleinsten Direktantriebsaktuatoren in der SUPT MOTION Produktreihe macht.

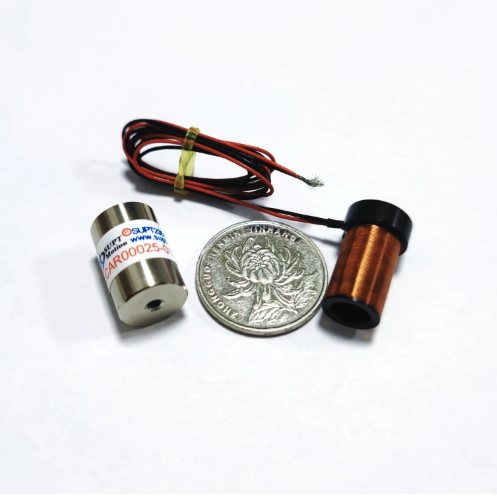

Seine zylindrische Form ermöglicht eine natürliche Integration in runde Bohrungen, Hülsen und Hohlräume, was die mechanische Integration in platzbeschränkten Produkten vereinfacht. Mit einem Gewicht von nur 14,8 Gramm beschleunigt die bewegliche Spule schnell und übt minimale Trägheitskräfte auf die umgebenden Strukturen aus. Eine Hochleistungsmagnetanordnung liefert starke Schubkraft in einem kompakten Design, während das berührungslose Design einen leisen Betrieb ohne Rastmomente gewährleistet.
Einfache Strombefehle erzeugen eine gleichmäßige, steuerbare Schubkraft über den gesamten Hubbereich, was die Servoeinstellung einfach und intuitiv macht. Das Gehäuse ist präzisionsgefertigt aus Aluminium und mit einer korrosionsbeständigen Beschichtung versehen. Dieser Motor ist für kompakte Geräte konzipiert, die eine zuverlässige, wiederholbare lineare Bewegung ohne die sperrige Struktur eines Getriebemotors erfordern.

Lösung

Mikrogeräte haben typischerweise nicht den Platz, um Rotationsmotoren und Getriebemechanismen unterzubringen. Dieser Schwingspulenaktuator löst dieses Problem, indem er lineare Schubkraft direkt in einem 19,1-Millimeter-Zylindergehäuse liefert.
Dank seines Direktantriebsdesigns hat dieser Schwingspulenmotor keine verschleißanfälligen Zahnräder und erfordert keine Spielkompensation, was zu einem einfachen und zuverlässigen Mechanismus führt. Geringe bewegte Masse und geringe Induktivität ermöglichen es, diesen Schwingspulenmotor mit einer kleinen, kostengünstigen Treiberschaltung zu betreiben.
Der Schwingspulenmotor kann auch häufigen Rückwärtsbetrieb standhalten, was bei Dosier- und Sortiermechanismen üblich ist. Diese Lösung bietet eine kompakte, leise und wartungsfreie Präzisions-Linearmotionslösung für kleine Geräte.

Spezifikationen

Anwendung

Dieser kompakte Schwingspulen-Linearantrieb eignet sich für Autofokusmodule von Mikrokameras, haptische Feedback-Geräte, Mikroventile, Laborautomationspipetten, kompakte Greifer, optische Zoommechanismen und tragbare medizinische Geräte.
Der gleiche Schwingspulenmotor wird auch in kompakten Druckköpfen, Barcode-Scanmechanismen und Mikropumpenantrieben eingesetzt. Er eignet sich auch für Mikrodämpfungs- und Vibrationssysteme mit extrem strengen Platz- und Gewichtsanforderungen.

FAQ

F: Was ist der Vorteil des zylindrischen Designs?
A: Die zylindrische Hülle passt zu runden Bohrungen und Hohlräumen, sodass der Motor ohne Platzverschwendung montiert werden kann. Sie bietet auch einen ausgewogenen Magnetkreis, der die Kraft in allen Montageausrichtungen konstant hält.

F: Wie lange kann dieser kleine Motor kontinuierlich laufen?
A: Die Dauerleistung bei 25°C beträgt 2,3 N. Für Einschaltdauern über diesem Grenzwert empfehlen wir die Hinzufügung eines Kühlkörpers oder die intermittierende Verwendung des Motors. Ein thermischer Schutz kann auf Anfrage hinzugefügt werden.

F: Kann der 20-mm-Durchmessermotor angepasst werden?
A: Ja. Hub, Kraft, Spannung, Kabellänge und Steckertyp können angepasst werden.

F: Ist ein Treiber im Lieferumfang des Motors enthalten?
A: Der Motor wird als Komponente geliefert. Eine passende Miniatur-Treiberplatine ist auf Anfrage für eine schnelle Evaluierung erhältlich.
