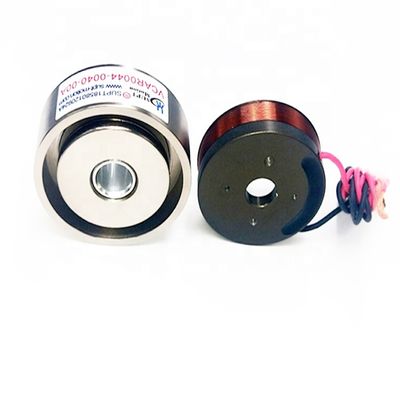

High Speed Linear Motor für zweidimensionale Spiegel Mini Linear Actuator Motor
| Herkunftsort | Jiangsu, China |
|---|---|
| Markenname | SUPT |
| Zertifizierung | ce |
| Modellnummer | VCAR0044-0040-00A |
| Min Bestellmenge | ≥1 |
| Preis | $110.00/pieces |
| Verpackung Informationen | Karton & Druckermotor der Holzkiste 3d |
| Lieferzeit | Lieferung Generals 5-7 Tages, schnell 3-5 Tage, Massen verhandelt werden |
| Zahlungsbedingungen | T/T |
| Versorgungsmaterial-Fähigkeit | Verhandlungsfähig |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
WhatsAPP:0086 18588475571
wechat: 0086 18588475571
Skypen: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Gewährleistung | 3 Jahre | Gebrauch | BOOT, Auto, elektrisches Fahrrad, UAV, Roboter, medizinischer Respirator, Mikroskop, Optik |
|---|---|---|---|
| Typ | Mikromotor | Drehmoment | Anträge |
| Bauwesen | Dauermagneten | Umstellung | Bürste |
| Schützen Sie das Merkmal | Vollständig eingeschlossen | Geschwindigkeit (rpm) | Hochgeschwindigkeit |
| Dauerstrom (A) | 4.9A | Effizienz | IE 1 |
| Höchstkraft ((N) | 44 | Maximaler Fahrtraum ((mm) | 4 |
| Motor des Druckers 3d (V) | 18,3 | Gewicht des Rotors ((kg) | 45 |
| Ständerdurchmesser (Millimeter) | 53 | Kontinuierliche Kraft ((N) | 16.3 |
| Hervorheben | Hochgeschwindigkeits-Mikro-Linearmotor 44N,Mikro-Linearmotor für zweidimensionalen Spiegel,Mini-Linienantriebsmotor 44N |
||
Produkt-Beschreibung

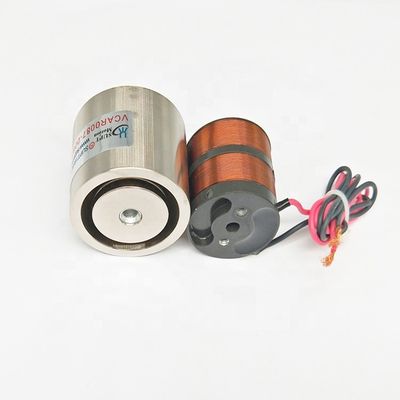

Mikro-lineare Aktormotor für zweidimensionale Spiegel mit hoher Geschwindigkeit
Beschreibung des Produkts:
Mikro-Sprachspulenmotoren finden eine bemerkenswerte Anwendung in zweidimensionalen (2D) Spiegelsystemen, die eine präzise und schnelle Spiegelpositionierung für verschiedene optische und Lasersysteme ermöglichen.Diese Miniaturmotoren bieten außergewöhnliche Kontrolle und Genauigkeit, so daß sie ideal für die Steuerung von Laserstrahlen, die Anpassung optischer Bahnen und die Erleichterung von Kommunikationssystemen geeignet sind.
In einer 2D-Spiegelkonstruktion sind Mikro-Sprachspulenmotoren in die Spiegelstruktur integriert, um kontrollierte Winkelbewegungen in zwei orthogonale Richtungen zu ermöglichen.Diese präzise Bewegung ermöglicht eine präzise Manipulation der Lichtstrahlen, die die Leistung optischer Systeme verbessern.
Der Spiegel besteht aus dem Spiegel selbst und dem Micro Voice Coil Motor. Der Spiegel ist typischerweise eine leichte, reflektierende Oberfläche, die um zwei senkrechte Achsen drehen kann.Der Mikro-Sprach-Spule-MotorDer Motor ist in einem magnetischen Feld positioniert und erzeugt die notwendigen Kräfte, um die Spiegelbewegung zu induzieren.
In Lasersystemen spielen beispielsweise Mikro-Stimme-Spule-Motoren eine wichtige Rolle bei der Strahlsteuerung.Wirksam verändern die Richtung des LaserstrahlsDiese Technologie findet Anwendungen in Laser-Showprojektoren, Laserkommunikationssystemen und sogar in laserbasierten Fertigungsprozessen, bei denen eine präzise Steuerung von Laserstrahlen unerlässlich ist.
Im Bereich der Mikroskopie tragen Mikro-Sprachspulenmotoren mit 2D-Spiegeln zu fortschrittlichen Bildgebungstechniken bei.Forscher können den Fokus und den Lichtwinkel dynamisch anpassen, was zu einer verbesserten Bildklarheit und -tiefe führt.
Die Installation und Bedienung von Mikro-Sprach-Spulenmotoren in 2D-Spiegelsystemen erfordert eine hohe Präzision.Ingenieure entwerfen sorgfältig den mechanischen Aufbau, damit Reibung und Gegenwirkung minimal sindDie elektrischen Verbindungen des Motors sind mit Steuerelektronik integriert, die Befehle interpretiert und die entsprechenden Ströme erzeugt, um den Motor anzutreiben.
Eigenschaften:
- Produktbezeichnung: Vcm-Sprachspulenmotor
- Typ des Motors: Mikromotor
- Garantie: 3 Jahre
- Schlag: Kurz
- Gewicht: Leicht
- Auflösung: Hoch
- Positionsgenauigkeit: hoch
- Spulen-Stimmmotor
Technische Parameter:
| Produktmodell | Spitzenkraft (N) |
Ständige Kraft bei 25°C (N) |
Gesamtschlag (mm) |
Höchstspannung (V) |
Rückwärts-EMF-Konstante (V/m/s) |
Gewicht der Spule (g) |
Statordurchmesser (mm) | Die Länge (mm) |
| VCAR0001-0064-00A | 0.88 | 0.28 | 6.4 | 6.9 | 0.29 | 3 | 9.5 | 17.7 |
| VCAR0001-0010-00A | 0.73 | 0.42 | 1 | 4.8 | 0.6 | 2.7 | 24 | 11.2 |
| VCAR00025-0127-00A | 2.55 | 0.81 | 12.7 | 11.6 | 0.77 | .6.6 | 12.7 | 24 |
| VCAR0006-0039-00A | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 15.7 | 3.57 | 8.2 | 25 | 18.2 |
| VCAR0007-0040-00A | 7.2 | 2.4 | 4 | 7.5 | 1.88 | 7 | 14.2 | 23 |
| Die in Absatz 1 genannten Vorschriften gelten für die in Absatz 1 genannten Fahrzeuge. | 7.8 | 2.5 | 6.4 | 9.9 | 1.5 | 7.2 | 19.1 | 23.8 |
| Die in Absatz 1 Buchstabe a genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge. | 7.1 | 2.3 | 12.7 | 12.8 | 1.6 | 11.4 | 19.1 | 27 |
| VCAR0011-0050-00A | 11.4 | 2.1 | 5 | 11.8 | 3 | 11.2 | 24 | 17.2 |
| VCAR0011-0100-00A | 10.5 | 2.9 | 10 | 43.8 | 3.5 | 20 | 31 | 26.8 |
| VCAR0013-0030-00A | 13 | 3.5 | 3 | 16 | 3.5 | 12 | 25 | 21 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | 24.7 |
| VCAR0014-0250-00A | 14 | 4.5 | 25 | 26.5 | 3.9 | 35 | 25.4 | 44.2 |
| VCAR0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | 25.6 |
| VCAR0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | 35 |
| VCAR0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | 75.7 |
| VCAR0025-0630-00A | 25.3 | 8 | 63 | 50.6 | 5 | 68 | 31.8 | 83.1 |
| Die in Absatz 1 genannten Vorschriften gelten für die in Absatz 1 genannten Fahrzeuge. | 29.4 | 4.73 | 15 | 40.5 | 7.4 | 27 | 30 | 31 |
| VCAR0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | 41.7 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | 26.7 |
| VCAR0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | 72 |
| VCAR0035-0090-00A | 35 | 11 | 9 | 26.4 | 9 | 33 | 25.4 | 44.3 |
| VCAR0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | 67 |
| VCAR0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | 21.2 |
| VCAR0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | 22 |
| VCAR0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | 35.9 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | 51.3 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | 53.7 |
| VCAR0075-0200-00A | 75 | 30 | 20 | 26.2 | 15.2 | 65 | 70 | 38.7 |
| VCAR0080-0129-00A | 80 | 35 | 12.9 | 27.7 | 18 | 149 | 49 | 53.8 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | 34.9 |
| VCAR0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | 110 |
| VCAR0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | 40.4 |
| Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die Berechnung der Leistungsfähigkeit. | 110 | 37.4 | 38 | 23.2 | 9 | 150 | 60.4 | 60.4 |
| Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten. | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | 27.5 |
| Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten. | 115 | 30.1 | 6.5 | 35 | 17.3 | 52 | 40 | 58 |
| Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die Berechnung der Leistungsfähigkeit. | 130 | 40 | 31 | 30.4 | 20.5 | 280 | 75.6 | 56.5 |
| VCAR0140-0150-00A | 140 | 42.2 | 15 | 33.4 | 26.6 | 80 | 53 | 53.7 |
| VCAR0210-0254-00A | 210 | 66.2 | 25.4 | 56.6 | 28 | 230 | 43.7 | 111.8 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | 64 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | 109.1 |
| VCAR0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | 136.9 |
| VCAR0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | 91 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | 110 |
| VCAR0436-0373-00A | 436 | 142.6 | 37.3 | 38 | 29.8 | 1050 | 76 | 163 |
| VCAR0980-0249-00A | 980 | 605 | 24.9 | 41.5 | 104 | 1426 | 126 | 134.5 |
| Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die Berechnung der Leistungsfähigkeit. | 1351 | 376.8 | 31 | 73.5 | 68 | 1071 | 110 | 143.7 |
Anwendungen:
Der Stimmspule-Motor ist eine spezielle Art von Direktantriebsmotor. In den letzten Jahren, mit der Verbesserung des Hochgeschwindigkeits- und Hochpräzisions-Positionierungssystems und der schnellen Entwicklung der Sprachspulen-Motortechnologie,Stimmspulenmotor wird nicht nur in Präzisionspositionssystemen wie Scheiben weit verbreitet, Laserscheibenpositionierung usw. , in vielen verschiedenen Formen der Hochbeschleunigung, Hochfrequenz-Erregung wurde auch weit verbreitet.Multi-Koordinaten-Positionierungsplattform in Mechanik County, Präzisions-Elektro.
Unsere Dienstleistungen
Technische Indikatoren und Spezifikationen können angepasst werden
Zufriedenstellender Kundendienst
Unternehmensinformationen
Zertifizierungen
Häufig gestellte Fragen
1.Reisen: tatsächliche Reisen, die zur Berechnung der Gesamtreisen verwendet werdenvonKraftwert.
2Bewegungsrichtung: Horizontale oder vertikale Anlage 90 Grad.
3.Lastkraft:cunmittelbar in umgekehrter Richtung vonKraftauf derMotor, wie zum Beispiel Federn usw.
4.Lastgewicht: Gesamtqualitätsbezogener Teil der Bewegung einschließlich des Qualitätsschiebers
5.Bewegungsart: 1.Bewegung von Punkt zu Punkt;2.die Gegenseitigkeit der Regel (z. B. Scannen).
6Geschwindigkeitskurve: 1.eine trapezförmige Geschwindigkeitskurve;2.Dreieckgeschwindigkeitskurve- 3.Sinusgeschwindigkeitskurve.
