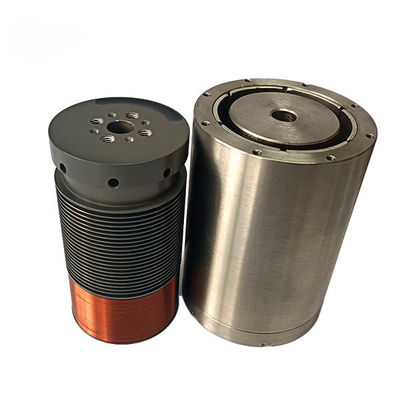

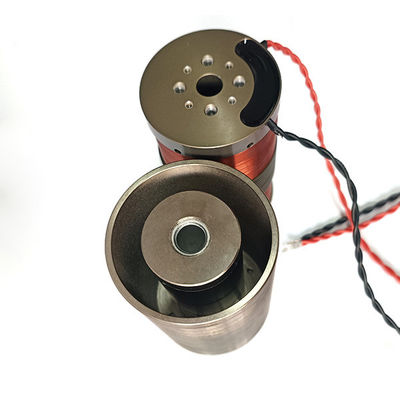

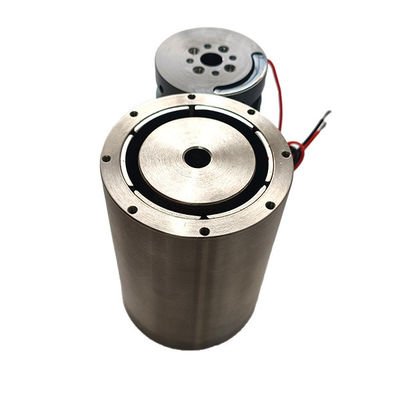

VCAR0022-0448-00A Voice Coil Motor 22N Spitzenkraft 44,8mm Hub Großer Drehzahlbereich

Produktübersicht

Der VCAR0022-0448-00A ist ein zylindrischer Schwingspulenmotor mit großem Geschwindigkeitsbereich aus der VCAR-Serie von SUPT MOTION. Bei 25 °C bietet er einen Gesamthub von bis zu 44,8 mm, eine Spitzenkraft von bis zu 22 N und eine Dauerleistung von 11,4 N. Dieses Modell des Schwingspulenmotors ist speziell für lineare Bewegungssysteme konzipiert und ermöglicht einen reibungslosen Betrieb von extrem langsamen Kriechgeschwindigkeiten bis hin zu schnellen Hin- und Herbewegungen, während eine präzise Geschwindigkeitsregelung über den gesamten Hubbereich gewährleistet wird.

Schwingspulenmotoren können von Natur aus über einen großen Geschwindigkeitsbereich betrieben werden, da die Kraft proportional zum Spulenstrom und unabhängig von der Geschwindigkeit ist. Im Gegensatz zu Kugelgewindetrieben und Riemenantrieben sind sie frei von Reibungs-, Spiel- und mechanischen Resonanzschwankungen, die den Geschwindigkeitsbereich einschränken. Folglich liefert der VCAR0022-0448-00A eine gleichmäßige Kraftabgabe im Ruhezustand, bei niedrigen Geschwindigkeiten und bei hohen Geschwindigkeiten – ein entscheidender Vorteil für geschwindigkeitsempfindliche Prozesse wie Dosieren, Beschichten und Scannen.

Mit einem Stator-Durchmesser von 48 mm und einer Länge von 75,7 mm verfügt dieser Aktuator über eine robuste Konstruktion, während die bewegte Masse nur 52 Gramm beträgt. Das Direktantriebsprinzip gewährleistet eine hohe dynamische Steifigkeit, schnelle Reaktion und Wiederholgenauigkeit im Mikrometerbereich unter Closed-Loop-Regelung. Jeder Schwingspulenmotor wird nach ISO 9001-Standards gefertigt und ist CE-zertifiziert; alle Einheiten durchlaufen vor dem Versand Qualitätsprüfungen auf Kraft, Widerstand und Isolationsleistung.

Zusätzlich zu seinem langen Hub zeichnet sich der VCAR0022-0448-00A durch eine ausgezeichnete Kraftlinearität aus, da die Spule während des gesamten Hubs innerhalb eines sorgfältig optimierten Magnetfelds arbeitet. Folglich wird an jeder Position eine vorhersagbare Kraftabgabe erzielt, was die Servotuninge erheblich vereinfacht und die Konturgenauigkeit in mehrachsigen Werkzeugmaschinen verbessert. Dieser Aktuator kann mit frei hängenden Leitungen, Steckverbindern oder Kabeln in kundenspezifischer Länge ausgestattet werden und optionale Linearführungen zur Unterstützung externer Lasten integrieren, während der Motor die Antriebskraft liefert.

Spezifikationen

Wichtige Konstruktionsmerkmale: 44,8 mm Hub für einen großen Geschwindigkeitsbereich von Kriechgeschwindigkeit bis hoher Geschwindigkeit; 22 N Spitzenkraft mit 11,4 N Dauerleistung; Direktantrieb mit Nullspiel und ohne Rastmoment; präzise Geschwindigkeits- und Positionsregelung; wartungsfreie bürstenlose Struktur.

Anwendung

Der große Geschwindigkeitsbereich und der lange Hub des VCAR0022-0448-00A eignen ihn perfekt für die folgenden Anwendungen:

• Automatisierte Dosier-, Beschichtungs- und Klebemaschinen, die eine gleichmäßige Geschwindigkeit erfordern
• Verpackungs-, Etikettier- und Kartoniermaschinen mit variablen Geschwindigkeitsprofilen
• Materialprüfmaschinen für Zug-, Druck- und Ermüdungszyklen
• Präzisionssortier-, -klassifizierungs- und -inspektionsförderer
• Laborautomatisierungs- und Flüssigkeitshandhabungssysteme
• Druck-, Scan- und Lasermarkierungsbühnen mit gemischten langsamen und schnellen Bewegungen

FAQ

F1: Welchen Geschwindigkeitsbereich kann dieser Motor erreichen?

Der Motor kann von nahezu null Kriechgeschwindigkeit bis zu mehreren hundert Millimetern pro Sekunde betrieben werden, abhängig von der Treiber-Spannung und der Last. Da die Schwingspulenkraft stromgesteuert und geschwindigkeitsunabhängig ist, bleibt die Geschwindigkeit über den gesamten 44,8-mm-Hub stabil. Für Ihre spezifische Last und Ihr Bewegungsprofil können wir eine dynamische Berechnung einschließlich Beschleunigung, Einschwingzeit und erforderlichem Treiberstrom bereitstellen.

F2: Wie wird bei einem so langen Hub eine Positionierungsgenauigkeit erreicht?

Wir empfehlen einen Linearenkoder mit der gewünschten Auflösung plus einen Servo-Treiber mit Positions- und Geschwindigkeitsregelkreisen. Die Direktantriebskonstruktion ohne Spiel stellt sicher, dass die Sollposition ohne mechanisches Driften gehalten wird.

F3: Kann der Hub angepasst werden?

Ja, die VCAR-Serie bietet Hübe von 1 mm bis über 60 mm bei verschiedenen Rahmengrößen. Für Volumenanwendungen können kundenspezifische Hübe, Kraftniveaus und mechanische Schnittstellen entwickelt werden.

F4: Was ist der Einschaltdauer und das thermische Verhalten?

Die Dauerleistung von 11,4 N bei 25 °C definiert die sichere Dauerbetriebszeit. Für höhere Kräfte oder längere Betriebszeiten können wir Optionen für das Wärmemanagement hinzufügen oder ein größeres Modell aus der VCAR-Familie empfehlen.

F5: Wie lange dauert die Lieferung?

Musterbestellungen werden innerhalb von 3 bis 5 Werktagen versandt, Produktionsbestellungen innerhalb von 7 bis 15 Werktagen. Die Mindestbestellmenge beträgt 1 Stück zur Evaluierung.
