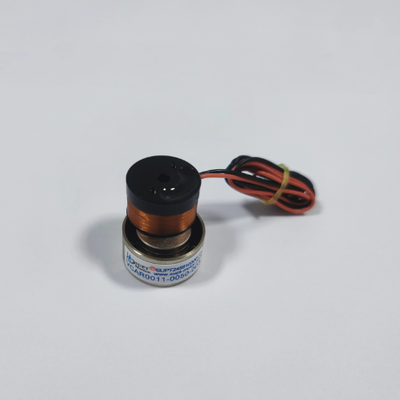

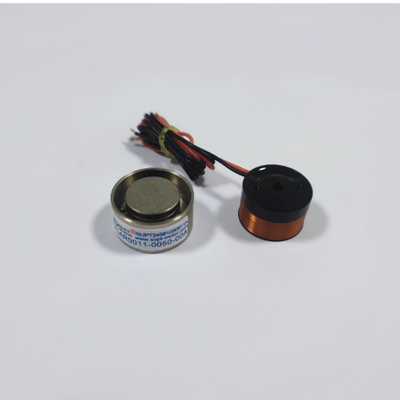

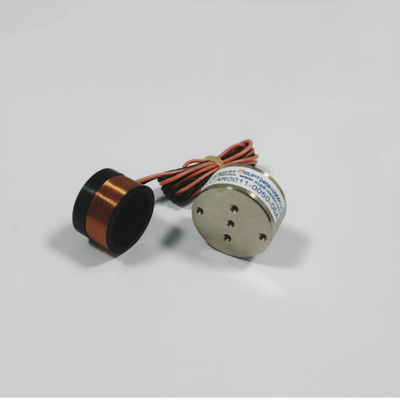

VCAR0011-0050-00A Stimmspule Motor 11.4N Spitzenkraft 5mm Schlag Hochbeschleunigung
| Herkunftsort | Suzhou, China |
|---|---|
| Markenname | SUPT MOTION |
| Zertifizierung | CE, ISO9001 |
| Modellnummer | VCAR0011-0050-00A |
| Min Bestellmenge | 1 Stück |
| Preis | USD 25-60 / Piece |
| Verpackung Informationen | Exportkarton mit antistatischem Schaumstoffschutz |
| Lieferzeit | 3–5 Werktage für Muster, 7–15 Werktage für die Produktion |
| Zahlungsbedingungen | T/T |
| Versorgungsmaterial-Fähigkeit | 5000 Stück pro Monat |
Produktdetails
| Motortyp | Zylindrischer Schwingspulenmotor | Spitzenkraft | 11,4 N |
|---|---|---|---|
| Kontinuierliche Kraft bei 25 °C | 2.1 N | Totaler Schlaganfall | 5 mm |
| Stromspannung | 11.8 V | Rückwärts EMF | 3,0 V/m/s |
| Mover-Gewicht | 11,2 g | Statordurchmesser | 24 mm |
| Länge | 17,2 Millimeter | Fahrmodus | Direktantrieb, kein Spiel |
| Garantie | 12 Monate | ||
| Hervorheben | 11.4N Höchstkraft Hochbeschleunigung,Hochfrequenzreaktionskurzschlag,Leichte 11 |
||
Produkt-Beschreibung
Produktübersicht
Der VCAR0011-0050-00A ist ein zylindrischer Stimmspule-Motor mit hoher Beschleunigung der SUPT MOTION VCAR-Serie, speziell für Anwendungen entwickelt, die einen schnellen Start, eine schnelle Stabilisierung,und kontinuierliche HochfrequenzantwortBei 25 °C erzeugt dieses Modell einen Spitzenantrieb von 11,4 N und einen Dauerantrieb von 2,1 N. Die leichte Bewegungsspule mit einem Gewicht von nur 11,2 g sorgt für ein extrem hohes Schub-Mass-Verhältnis.mit einer Leistung von mehr als 100 W und einer Leistung von mehr als 100 W,.
Im Gegensatz zu herkömmlichen Rotationsmotoren, die in lineare Bewegung umgewandelt werden, erzeugen zylindrische Stimmspule-Motoren Schub direkt durch die Wechselwirkung zwischen dem Spulenstrom und dem permanenten Magnetfeld.Diese Motoren brauchen keine Getriebe., Kupplungen oder Blei-Schrauben, was bedeutet, dass es keine Rückschläge, keine Zugwirkung und praktisch keine Hysterese gibt.Sie liefern eine außergewöhnlich glatte Bewegung., Hochfrequenzantwort und wiederholbare Positionierungsgenauigkeit auf Mikrometerebene.
Der VCAR0011-0050-00A bietet einen Gesamtlauf von 5 mm, was ihn ideal für Kurzschlag-, Hochgeschwindigkeits-Pick-and-Place-, Fokussierungs-, Scan- und Schwingungsaufgaben macht.mit einem Durchmesser von 24 mm und einer Länge von 17 mmDieser Motor ist bürstenlos ausgelegt, wartungsfrei, arbeitet mit extrem geringer Geräuschbelastung und geringer Wärmeerzeugung,und nach ISO 9001 hergestellt und CE-zertifiziert ist, um einen zuverlässigen Betrieb in industriellen Umgebungen zu gewährleisten.
Der Stimmspule-Motor besteht aus einer präzise gewundenen Kupferspule, die sich in einem hochenergetischen Magnetkreislauf aus seltenen Erden bewegt, wodurch Bürsten, Kommutationselektronik,oder mechanische GetriebeDiese einfache, aber robuste Konstruktion verringert nicht nur die Fehlerpunkte, sondern sorgt auch dafür, daß die Ausgangskraft proportional zum angewandten Strom ist.Bereitstellung eines vorhersehbaren und leicht steuerbaren Aktoren für die KonstrukteureIn Kombination mit einem geeigneten linearen Verstärker und Positionsrückkopplung kann der VCAR0011-0050-00A für die Kraftkontrolle, Geschwindigkeitskontrolle oder präzise Punkt-zu-Punkt-Positionierungsmodi konfiguriert werden.je nach Anwendungsbedarf.
Spezifikationen
| Modell | VCAR0011-0050-00A |
| Typ des Motors | Zylindrischer Stimmspule-Motor (VCAR-Serie) |
| Spitzenkraft | 11.4 N |
| Dauerkraft bei 25 °C | 2.1 N |
| Gesamtschlag | 5 mm |
| Spannung | 11.8 V |
| Rückwärts EMF | 3.0 V/m/s |
| Bewegungsgewicht | 11.2 g |
| Statordurchmesser | 24 mm |
| Länge | 17.2 mm |
Schlüsselkonstruktionsmerkmale: hohe Beschleunigung durch einen 11,2 g leichten Antrieb; hohe Frequenzresonanz mit Direktantrieb; kurzer Schlag von 5 mm für eine schnelle Wechselbewegung;Null Rückschlag und Null Zugkonstruktion; wartungsfreies Bürstenloses Design.
Anwendung
Die hohe Beschleunigung und die hohe Frequenz des VCAR0011-0050-00A machen ihn zu einer ausgezeichneten Wahl für folgende Anwendungen:
- Hochgeschwindigkeits-Pick-and-Place-Mechanismen in Elektronikbauleitungen
- Optische Module für den automatischen Fokus und die Bildstabilisierung für Kameras und Inspektionssysteme
- Hochfrequenzvibrationsplattformen für Müdigkeitstests und Materialcharakterisierung
- Präzisions-Dippings-, Sprengungs- und Druckköpfe, die eine schnelle Wechselwirkung erfordern
- Halbleiter-Sonderausrüstung, Drahtverbindung und Drucksortierung
- Aktive Vibrationsdämmung und Schnelllenkspiegelsteuerung
Häufig gestellte Fragen
F1: Wie schnell kann dieser Motor beschleunigen?
Bei einem 11,2 g starken Antrieb und einer Spitzenkraft von 11,4 N ist die theoretische Spitzenbeschleunigung extrem hoch.und unsere Ingenieure können Ihnen helfen, die dynamische Leistung für Ihre spezifische Last zu berechnen.
F2: Kann der Motor bei hoher Frequenz kontinuierlich betrieben werden?
Ja, bei einer Dauerkraft von 2,1 N kann der Motor ohne Überhitzung mit hoher Frequenz betrieben werden.eine Abnahme der Betriebszeit oder eine größere Rahmengröße der VCAR-Serie empfohlen wirdUnsere Anwendungsingenieure können Ihr Bewegungsprofil simulieren und Ihnen das optimale Modell vorschlagen.
F3: Welche Positionsrückmeldungsoptionen stehen zur Verfügung?
Wir empfehlen lineare Encoder, Hall-Sensoren oder LVDT-Positionssensoren, je nach gewünschter Auflösung.
F4: Ist der Motor für Reinräume geeignet?
Ja, die bürstenlose, schlitzlose Konstruktion erzeugt keine Verschleißabfälle, und der Motor kann mit Reinraum-kompatiblen Materialien und Verkabelung für Halbleiter- und medizinische Anwendungen geliefert werden.
F5: Wie sind die Zahlungsbedingungen und Versandmöglichkeiten?
Wir akzeptieren T/T, PayPal und Western Union. Proben werden innerhalb von 3 bis 5 Werktagen per internationalen Express versandt, und Produktionsbestellungen werden innerhalb von 7 bis 15 Werktagen geliefert.
