Zero Backlash Direktantriebs-Schwingspulenmotor VCAR0035 35N Spitzenkraft

Der VCAR0035-0105-00A ist ein leistungsstarker zylindrischer Sprachspulenmotor, der speziell für Anwendungen entwickelt wurde, die keine Gegenreaktion, eine direkte Antriebsgenauigkeit und eine schnelle dynamische Reaktion erfordern.als Teil der SUPT MOTION VCAR0035-Serie, dieser Sprachspulenmotor liefert einen Spitzenantrieb von 35 N in einem kompakten Formfaktor, was ihn zu einer ausgezeichneten Wahl für Präzisionspositionssysteme, Halbleiterherstellungsanlagen,mit einer Leistung von mehr als 50 WIm Gegensatz zu herkömmlichen Rotations-linearen Umwandlungsmechanismen, die mechanische Gegenreaktionen und Reibung erzeugen,Dieser direkt angetriebene Stimmspulenmotor erzeugt eine lineare Bewegung, indem er eine elektromagnetische Kraft direkt auf die bewegliche Spulenanlage anwendetDas resultierende Bewegungssystem verfügt von Null-Rückschlag, Sub-Mikron-Positionierungswiederholbarkeit,und erfordert keine Wartung über Millionen von ZyklenDer VCAR0035-0105-00A verfügt über einen nominalen Dauerantrieb von 15,6 N bei einer Umgebungstemperatur von 25 °C und einen Gesamtantrieb von 10,5 mm, der ein ideales Gleichgewicht zwischen Antriebsleistung,und kompakte Konstruktion für hochpräzise Anwendungen mit begrenztem Platz.

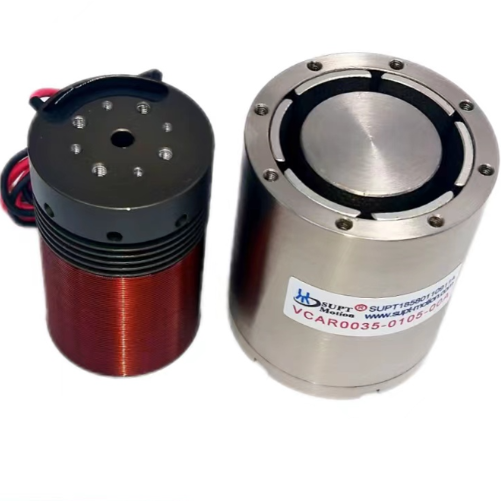

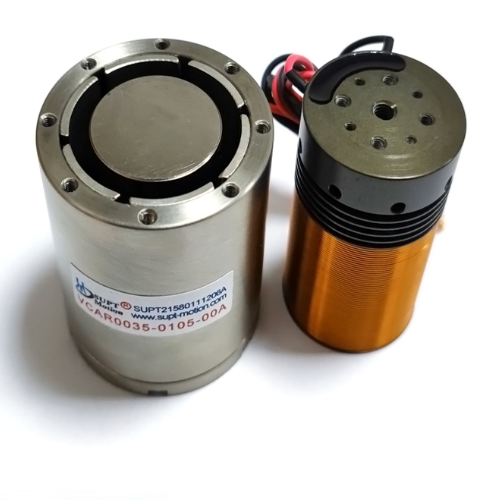

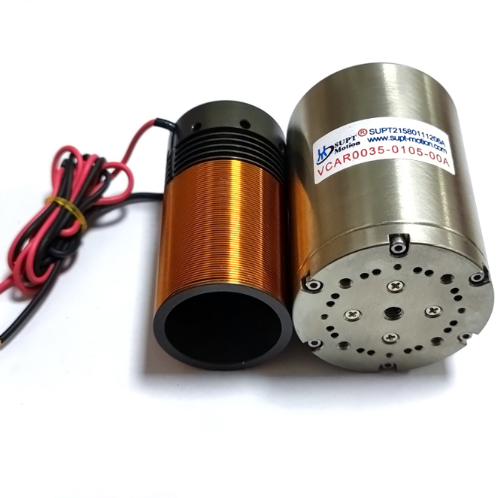

Diese zylindrische Stimmspule-Motorkonstruktion enthält eine Statormontage mit Dauermagneten und eine leichte Stimmspule.die zusammenarbeiten, um einen linearen Schub proportional zum angewandten Strom zu erzeugen und gleichzeitig eine ausgezeichnete Linearität im gesamten Schlagbereich aufrechterhaltenDiese lineare Beziehung zwischen Schubkraft und Strom vereinfacht die Integration der Servo­Steuerung und ermöglicht eine reibungslosemit einer Geschwindigkeitsbreite von mehr als 100 mm/sDer VCAR0035-0105-00A wird mit Gleichspannung mit einer maximalen Nennspannung von 11,9 V betrieben und bietet eine flexible Kompatibilität mit einer Vielzahl von Servoantrieben und Bewegungssteuerungen.Seine bewegliche Spirale wiegt nur 91 Gramm, was zu den hervorragenden Beschleunigungsfähigkeiten des Motors und zur Hochfrequenz-Rückwärtsbewegung beiträgt.Dieser Motor bietet ausgezeichnete Geschwindigkeitsrückkopplungsmerkmale für Schlusskontrolleinrichtungen., die eine präzise Geschwindigkeitsregelung und Positionssicherung ermöglichen, ohne dass Hilfssensoren in verschiedenen Konfigurationen benötigt werden.

• Null-Rückschlag-Direktantrieb:Die elektromagnetische Direktantriebsarchitektur eliminiert mechanische Getriebekomponenten wie Schrauben, Gürtel und Getriebe.Erreichung einer inhärenten Null-Rückschlagbewegung ohne verschleißfähige SchnittstellenDiese Konstruktion gewährleistet eine gleichbleibende Positionsgenauigkeit über die gesamte Lebensdauer ohne regelmäßige Anpassung oder Neukalibrierung.
• 35N Spitzenkraftleistung:Der VCAR0035-0105-00A ist in der Lage, 35 Newton Spitzenkraft zu erzeugen und kann anspruchsvolle Beschleunigungsprofile und schnelle Punkt-zu-Punkt-Bewegungen bewältigen und gleichzeitig eine präzise Flugbahnkontrolle beibehalten.Die Dauerkraft von 15.6N unterstützt den dauerhaften Betrieb bei Aufbewahrung und Pressen.
• Hochgenaue Positionierung:Mit einer Positionierungslösung von unter dem Mikronniveau, die durch hochauflösende Encoder und fortschrittliches Servo-Tuning erreicht werden kann, erfüllt dieser Stimmspule-Motor die anspruchsvollen Anforderungen an die Halbleiterverbindung,Ausrichtung der optischen Faser, und Mikrodispensersysteme, bei denen die Genauigkeit auf Mikronebene unmittelbar Auswirkungen auf die Prozessleistung und Produktqualität hat.
• Schnelle dynamische Reaktion:Die leichte bewegliche Spirale mit einem Gewicht von nur 91 g ermöglicht mechanische Reaktionszeiten von unter 5 ms, was diese VCM ideal für Hochfrequenz-Scanning, Vibrationsgenerierung,und Anwendungen mit schneller Abstimmung, bei denen Durchsatz und Zykluszeitverkürzung kritische Leistungsindikatoren sind.
• Kompakte zylindrische Formfaktor:Mit einem Statordurchmesser von 50 mm und einer Gesamtlänge von 67 mm integriert sich der VCAR0035-0105-00A problemlos in platzsparende Maschinenkonstruktionen.mit mehreren Achsen in unmittelbarer Nähe für Bewegungsplattformen mit mehreren Freiheitsgraden und kompakte Instrumente.
• Glatte Bewegung ohne Schnüffeln:Im Gegensatz zu Eisenkern-Linearmotoren, die aufgrund von Schlitzeffekten Zugkräfte aufweisen,Die eiserne bewegliche Spule dieses zylindrischen Stimmspule-Motors erzeugt eine vollkommen glatte Bewegung mit null Abwehrkraft, die eine extrem präzise Geschwindigkeitsregelung bei extrem niedrigen Drehzahlen ohne Servo-Ditter ermöglicht.
• Lange Betriebsdauer:Das Prinzip der elektromagnetischen Kraftentstehung ohne Berührung bedeutet, dass im Motor selbst keine Bürsten, Kommutatoren oder mechanischen Verschleißkomponenten vorhanden sind.eine Betriebsdauer von mehr als hundert Millionen Zyklen, wenn sie innerhalb der Nennbeschreibungen und der entsprechenden Richtlinien für das thermische Management betrieben wird.

Die VCAR0035-Serie mit zylindrischer Stimmspule wird in einer Vielzahl von Branchen eingesetzt, in denen eine direkte Antriebsbewegung ohne Rückschlag und eine hohe Präzision der Positionierung grundlegende Anforderungen sind.In der Halbleiterherstellung, diese Stimmspulenmotoren treiben Wafer-Sonderstufen, Druckverbindeköpfe und Drahtverbindungs-Z-Achsen-Aktoren,bei denen die Platziergenauigkeit auf Mikronebene unmittelbar die Ausbeute und Zuverlässigkeit der Chipverpackung beeinflusstDie Eigenschaft der Null-Rückwirkung gewährleistet eine gleichbleibende Kontrolle der Anschlagkraft bei empfindlichen Bindungsvorgängen und verhindert Schäden an sensiblen Halbleitersubstraten.

In der optischen und photonischen Industrie dient der VCAR0035-0105-00A als Fokussierungs- und Ausrichtungsauslöser für Laserverarbeitungssysteme, Glasfaserausrichtestationen,mit einer Breite von mehr als 20 mm,. Die glatte, zählerfreie Bewegungsmerkmale ermöglichen ein kontinuierliches Scannen ohne Bildartefakte,Während das hohe Kraft-Gewichts-Verhältnis eine schnelle Autofokus-Reaktion in dynamischen Bildgebungsumgebungen unterstütztDie Hersteller von medizinischen Geräten integrieren diesen Stimmspule-Motor in automatisierte Flüssigkeitsbehandlungssysteme, Mikropumpen-Aktoren,und chirurgische Roboter-Endwirkungsgeräte, bei denen eine präzise Kraftkontrolle und eine sterilkeitsverträgliche Bedienung für die Patientensicherheit und die Verfahrengenauigkeit unerlässlich sind.

Bei der industriellen Automatisierung werden unter anderem Hochgeschwindigkeits-Pick-and-Place-Module für die Montage elektronischer Komponenten, Präzisionsverteilsysteme für die Anwendung von Klebstoffen und Lötpaste,und schwingungsunterstützte Bearbeitungsplattformen, bei denen eine gesteuerte Hochfrequenzschwingung die Oberflächenveredelungsqualität und die Werkzeuglebensdauer verbessertDie VCAR0035-0105-00A findet auch Anwendung in der Luft- und Raumfahrt-Testgeräte,wenn seine Zuverlässigkeit bei Temperaturwechsel und Vibrationsbelastung durch strenge Qualifikationsprüfungen validiert wurdeAkademische und Forschungslaboratorien nutzen diesen Stimmspule-Motor in kundenspezifischen Instrumenten, einschließlich Skandaufnahme-Sonde-Mikroskope, Materialprüfgeräte,und haptische Feedback-Entwicklungsplattformen, der seine lineare Kraft-Strom-Beziehung und seine einfache Integration in Standard-Labor-Servocontroller nutzt.

Jeder VCAR0035-0105-00A zylindrische Stimmspule-Motor unterliegt umfassenden Fabrikprüfungen, einschließlich Kraftkonstante-Verifizierung, Schlaglinearität Messung,elektrische Widerstands- und InduktivitätscharakterisierungJede Einheit ist individuell in antistatischem Schaum in einem verstärkten Karton verpackt, um mechanische Schocks und Kontaminationen während des Transports zu vermeiden.SUPT MOTION liefert eine vollständige Dokumentation zur Rückverfolgbarkeit einschließlich serialisierter Prüfberichte für jeden Motor, und bietet technische Unterstützung für die Auswahl der Antriebselektronik, das thermische Management-Design und die Integrationsführung auf Systemebene.Spulenwiderstand, montierende Schnittstellengeometrie und Integration von Feedback-Sensoren auf Anfrage.Die VCAR0035-Serie erfüllt internationale Qualitäts- und Sicherheitsstandards für den weltweiten Einsatz in Industrie, medizinische und Forschungsanwendungen.
