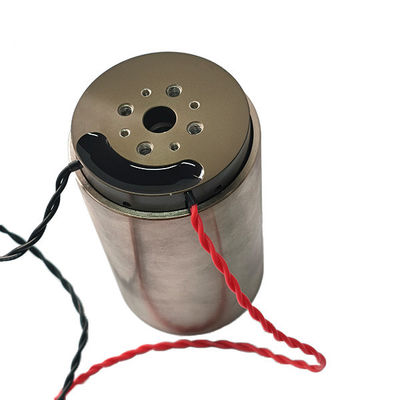

980N Großer zylindrischer linearer Stimmspule-Motor zur Antriebsbereitstellung großer Industrieanlagen

Herkunftsort	Jiangsu, China
Markenname	SUPT
Zertifizierung	ISO9001-2000,CE
Modellnummer	VCAR0980-0249-00A
Min Bestellmenge	≥1
Preis	$210.00/pieces
Verpackung Informationen	Kartonverpackungen usw.
Lieferzeit	Allgemeine Lieferung 5-7 Tage, schnelle 3-5 Tage, Massengut zu verhandeln
Zahlungsbedingungen	T/T
Versorgungsmaterial-Fähigkeit	Verhandelbar

Produktdetails

Garantie	3 Monate-1 Jahr	Typ	Zylindermotor
Drehmoment	Anträge	Konstruktion	Permanentmagnet
Produktmodell	VCAR0980-0249-00A	Schutzfunktion	Völlig eingeschlossen
Geschwindigkeit (U / min)	Hohe Geschwindigkeit	Höchstkraft ((N)	980
Maximaler Fahrtraum ((mm)	24,9	Wechselstrommotor ((V)	41.5
Gewicht des Rotors ((kg)	1426	Ständerdurchmesser (Millimeter)	126
Kontinuierliche Kraft ((N)	605
Hervorheben	980N Großzylinder-Sprachspulenmotor , mit einer Leistung von mehr als 100 W , lineare VCM für große Geräte

Hinterlass eine Nachricht

Produkt-Beschreibung

Produktbeschreibung

Der SUPT MOTION VCAR0980-0249-00A ist derzeit einer der zylindrischen linearen Schwingspulenmotoren mit der höchsten Schubkraft in der Branche. Es wurde speziell für Antriebsanwendungen in der Luft- und Raumfahrt sowie in großen Industrieanlagen entwickelt und verfügt über einen Spitzenschub von 980 N, einen Dauerschub von 605 N und einen Gesamthub von 24,9 mm. einen Körperdurchmesser von 126 mm, eine Länge von 134,5 mm und ein bewegliches Spulengewicht von 1.426 g. Es kann direkt in Mechanismen für die Montage von Luft- und Raumfahrtkomponenten, große industrielle Werkzeugmaschinen und die Positionierung von Schwerlastgeräten integriert werden, was einen präzisen und stabilen Antrieb und die Positionierung ultraschwerer Komponenten ermöglicht und die strengen Betriebsanforderungen von High-End-Industrie- und Luft- und Raumfahrtanwendungen erfüllt.
Dieser Schwingspulenmotor verfügt über ein Gehäuse aus hochfester Titanlegierung in Luft- und Raumfahrtqualität und eine Ultrahochleistungs-Wicklungsstruktur mit einer Schlagfestigkeit von bis zu 10.000 N/m². Es hält hohen Belastungen und unmittelbaren Aufprallkräften stand, die bei der Montage von Luft- und Raumfahrtkomponenten und dem Betrieb großer Industrieanlagen auftreten, ohne Verformung oder Leistungseinbußen und erfüllt die hohen Zuverlässigkeits- und Präzisionsstandards von Luft- und Raumfahrtprodukten.
Strukturell verfügt der Schwingspulenmotor über ein integriertes, abgedichtetes Design mit einer hervorragenden Schutzart, wodurch er Staub-, Öl- und Kühlmittelkorrosion in industriellen Umgebungen standhalten kann. Seine internen Komponenten sind verschleiß- und korrosionsbeständig, was eine lange Lebensdauer gewährleistet und Wartungskosten und Ausfallzeiten für große Industrieanlagen erheblich reduziert. Mit standardisierten Montageschnittstellen kann es Hydraulik- und Servoantriebskomponenten in herkömmlichen Großgeräten direkt ersetzen.
Im Vergleich zu herkömmlichen Ultra-Heavy-Duty-Antriebslösungen zeichnet sich der VCAR0980-0249-00A durch Spielfreiheit, geringe Hysterese, schnelle Reaktion, hohe Präzision und hohe Zuverlässigkeit aus. Es kann die Präzision und Effizienz der Montage von Luft- und Raumfahrtkomponenten sowie den Betrieb großer Industrieanlagen erheblich verbessern. Es ist weit verbreitet auf Szenarien wie Montageausrüstung für Luft- und Raumfahrtkomponenten, große industrielle Werkzeugmaschinenantriebe, Positionierungssysteme für Hochleistungsgeräte, Antriebe für Schiffsausrüstung und die Regulierung großer Energieanlagen anwendbar. Es bietet hochzuverlässige, hochbelastbare Präzisionsantriebslösungen für die High-End-Industrie und die Luft- und Raumfahrtbranche.

Spezifikationen:

Spitzenkraft: 980 N

Dauerkraft bei 25℃: 605 N

Gesamthub: 24,9 mm

Maximale Spannung: 41,5 V

Gegen-EMF-Konstante: 104 V/m/s

Spulengewicht: 1426 g

Statordurchmesser: 126 mm

Länge: 134,5 mm

Technische Parameter:

Produktmodell	Spitzenkraft (N)	Kontinuierliche Kraft bei 25℃(N)	Gesamthub (mm)	Maximale Spannung (V)	Gegen-EMF-Konstante (V/m/s)	Gewicht der Spule (G)	Statordurchmesser (mm)	Die Länge (mm)
VCAR0001-0064-00A	0,88	0,28	6.4	6.9	0,29	3	9.5	17.7
VCAR0001-0010-00A	0,73	0,42	1	4.8	0,6	2.7	24	11.2
VCAR00025-0127-00A	2,55	0,81	12.7	11.6	0,77	.6.6	12.7	24
VCAR0006-0039-00A	6.2	1.9	3.9	6.6	1.12	7.9	20	17.2
VCAR0006-0050-00A	6.2	2.6	5	15.7	3,57	8.2	25	18.2
VCAR0007-0040-00A	7.2	2.4	4	7.5	1,88	7	14.2	23
VCAR0007-0064-00A	7.8	2.5	6.4	9.9	1.5	7.2	19.1	23.8
VCAR0007-0127-00A	7.1	2.3	12.7	12.8	1.6	11.4	19.1	27
VCAR0011-0050-00A	11.4	2.1	5	11.8	3	11.2	24	17.2
VCAR0011-0100-00A	10.5	2.9	10	43,8	3.5	20	31	26.8
VCAR0013-0030-00A	13	3.5	3	16	3.5	12	25	21
VCAR0013-0072-00A	13	4.2	7.2	26.6	5,72	16.2	26.2	24.7
VCAR0014-0250-00A	14	4.5	25	26.5	3.9	35	25.4	44.2
VCAR0015-0062-00A	15	6.5	6.2	26.2	9,75	14.8	33	25.6
VCAR0022-0098-00A	22	6.6	9.8	24.7	5.8	20	34.1	35
VCAR0022-0448-00A	22	11.4	44,8	14.3	4	52	48	75,7
VCAR0025-0630-00A	25.3	8	63	50.6	5	68	31.8	83.1
VCAR0030-0150-00A	29.4	4,73	15	40,5	7.4	27	30	31
VCAR0032-0050-00A	32	8.9	5	29.3	7.1	48	40	41.7
VCAR0033-0099-00A	33	8	9.9	24.3	5,87	23.5	36	26.7
VCAR0033-0224-00A	33	13.5	22.4	26.7	6.8	69	58	72
VCAR0035-0090-00A	35	11	9	26.4	9	33	25.4	44.3
VCAR0035-0105-00A	35	15.6	10.5	11.9	5	91	50	67
VCAR0044-0040-00A	44	16.3	4	18.3	8.9	46,5	53	21.2
VCAR0044-0059-00A	44.1	17.7	5.9	14.3	8	43	46	22
VCAR0044-0075-00A	44	13.7	7.5	16.8	7.6	38.6	31.1	35.9
VCAR0044-0249-00A	44	11.7	24.9	44.9	8,88	65,9	38.1	51.3
VCAR0070-0149-00A	70	27.3	14.9	26.9	17.7	79	43	53,7
VCAR0075-0200-00A	75	30	20	26.2	15.2	65	70	38.7
VCAR0080-0129-00A	80	35	12.9	27.7	18	149	49	53,8
VCAR0087-0062-00A	87	21.67	6.2	34.5	12.7	45.2	43.1	34.9

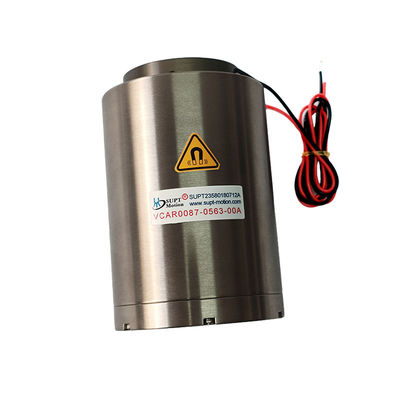

VCAR0087-0563-00A	87	17.5	56.3	63,4	8.1	177	72	110
VCAR0105-0164-00A	105	35.4	16.1	20.1	11.5	150	60.4	40.4
VCAR0110-0380-00A	110	37.4	38	23.2	9	150	60.4	60.4
VCAR0113-0089-00A	113	35	8.9	31	17.5	125	73	27.5
VCAR0115-0065-00A	115	30.1	6.5	35	17.3	52	40	58
VCAR0130-0310-00A	130	40	31	30.4	20.5	280	75,6	56,5
VCAR0140-0150-00A	140	42.2	15	33.4	26.6	80	53	53,7
VCAR0210-0254-00A	210	66.2	25.4	56,6	28	230	43,7	111,8
VCAR0262-0112-00A	262	111	11.2	35.1	41	285	71	64
VCAR0262-0249-00A	262	112	24.9	28.2	26	785	66	109.1
VCAR0294-0498-00A	294	56,8	49,8	114	24.5	685	93	136,9

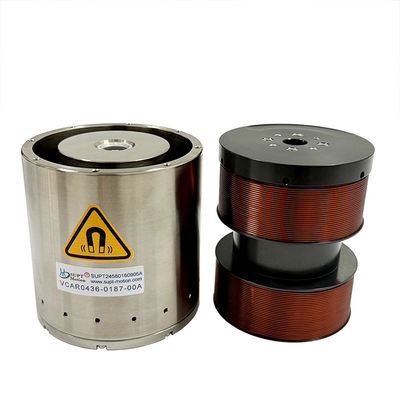

VCAR0436-0187-00A	436	147,6	18.7	40.7	40.7	648	80,4	91
VCAR0436-0250-00A	436	167	25	31.6	37.2	775	78,4	110
VCAR0436-0373-00A	436	142,6	37.3	38	29.8	1050	76	163
VCAR0980-0249-00A	980	605	24.9	41,5	104	1426	126	134,5
VCAR1351-0310-00A	1351	376,8	31	73,5	68	1071	110	143,7

Anwendungen:

1. Montageausrüstung für Luft- und Raumfahrtkomponenten

2. Antriebseinheiten für große Industriewerkzeugmaschinen

3. Positionierungssysteme für Schwerlastgeräte

4. Antriebsmechanismen für Schiffsausrüstung

5. Steuerungssysteme für große Energieanlagen

6. und Gelenkantriebe für Super-Heavy-Duty-Roboter.
