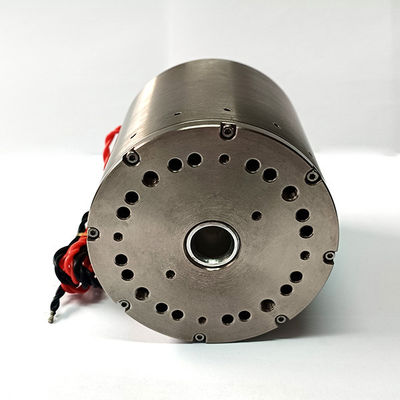

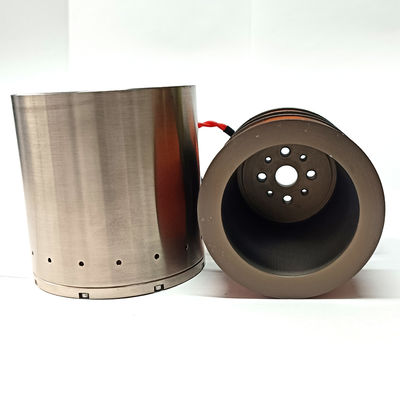

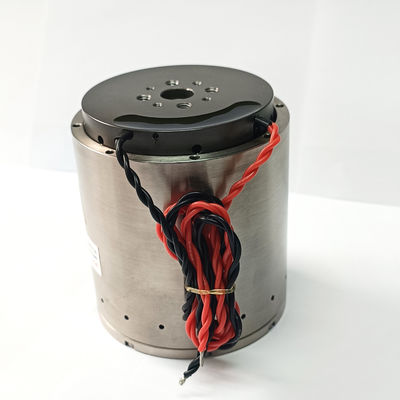

436N Sehr hohe Kraft Hochgeschwindigkeit zylindrische VCM für schwere industrielle Positionierung
| Herkunftsort | Jiangsu, China |
|---|---|
| Markenname | SUPT |
| Zertifizierung | ISO9001-2000,CE |
| Modellnummer | VCAR0436-0250-00A |
| Min Bestellmenge | ≥1 |
| Preis | $200.00/pieces |
| Verpackung Informationen | Kartonverpackungen usw. |
| Lieferzeit | Allgemeine Lieferung 5-7 Tage, schnelle 3-5 Tage, Massengut zu verhandeln |
| Zahlungsbedingungen | T/T |
| Versorgungsmaterial-Fähigkeit | Verhandelbar |
Produktdetails
| Garantie | 3 Monate-1 Jahr | Typ | Zylindermotor |
|---|---|---|---|
| Drehmoment | Anträge | Konstruktion | Permanentmagnet |
| Produktmodell | VCAR0436-0250-00A | Schutzfunktion | Völlig eingeschlossen |
| Geschwindigkeit (U / min) | Hohe Geschwindigkeit | Höchstkraft ((N) | 436 |
| Maximaler Fahrtraum ((mm) | 25 | Wechselstrommotor ((V) | 31.6 |
| Gewicht des Rotors ((kg) | 775 | Ständerdurchmesser (Millimeter) | 78,4 |
| Kontinuierliche Kraft ((N) | 167 | ||
| Hervorheben | High Force VCM für die industrielle Positionierung,Hochgeschwindigkeits-Zylindrische VCM,Schwerer industrieller Schallspulenmotor |
||
Produkt-Beschreibung
Beschreibung des Produkts
Der SUPT MOTION VCAR0436-0250-00A ist ein zylindrischer Stimmschraubmotor mit hohem Antrieb, der einen Spitzenantrieb von bis zu 436 N über einen Gesamtzug von 25 mm liefern kann.Dieser Stimmspule-Motor ist speziell für schwere industrielle Positionierung entwickelt, Großteilmontage und aktive Schwingungsdämpfung schwerer Belastungen in Fertigungsgeräten.
Bei schweren industriellen Anwendungen, wie z. B. der Montage von Druckvorrichtungen, Stempelhilfen oder der Plattenpositionation, werden üblicherweise pneumatische oder hydraulische Zylinder eingesetzt.Aber es fehlt ihnen an genauer Position und Kraftkontrolle..
Der VCAR0436-0250-00A kombiniert den hohen Antrieb von hydraulischen Systemen mit der Präzision der elektrischen Servo-Steuerung.Während sein Spitzenantrieb von 436 N mit engen Störungen umgehen kann, passt.
Dieser Stimmspule-Motor eignet sich auch ideal für die aktive Vibrationsunterdrückung in schweren Maschinen wie großen Pressen oder Stanzgeräten, bei denen niedrigfrequente Vibrationen die Produktqualität beeinträchtigen können.Der hohe Dauerantrieb ermöglicht es, erheblichen Störungen entgegenzuwirken..
Verglichen mit traditionellen Antriebslösungen verfügt dieser Sprachspulenmotor über Null-Rückwirkung, geringe Hysterese, schnelle Reaktion, hohe Präzision und starke Störresistenz.erhebliche Verbesserung der Reaktionsgeschwindigkeit, Positionsgenauigkeit und Zuverlässigkeit in der Schwerindustrie.
Für Originalgerätehersteller (OEM), die schwere automatisierte Geräte herstellen oder hydraulische Systeme auf Präzisionselektrische Systeme umstellen, bietet dieser Hochantriebs-Sprachspulenmotor eine zuverlässige,sauber, und kontrollierbare Alternative.
Spezifikationen:
Höchstkraft: 436 N
Kontinuierliche Kraft @25°C: 167 N
Gesamtlauf: 25 mm
Höchstspannung: 31,6 V
Rückwärts EMF-Konstante: 37,2 V/m/s
Gewicht der Spirale: 775 g
Stator Durchmesser: 78,4 mm
Länge: 110 mm
Technische Parameter:
| Produktmodell | Spitzenkraft (N) |
Ständige Kraft bei 25°C (N) |
Gesamtschlag (mm) |
Höchstspannung (V) |
Rückwärts-EMF-Konstante (V/m/s) |
Gewicht der Spule (g) |
Statordurchmesser (mm) | Die Länge (mm) |
| VCAR0001-0064-00A | 0.88 | 0.28 | 6.4 | 6.9 | 0.29 | 3 | 9.5 | 17.7 |
| VCAR0001-0010-00A | 0.73 | 0.42 | 1 | 4.8 | 0.6 | 2.7 | 24 | 11.2 |
| VCAR00025-0127-00A | 2.55 | 0.81 | 12.7 | 11.6 | 0.77 | .6.6 | 12.7 | 24 |
| VCAR0006-0039-00A | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 15.7 | 3.57 | 8.2 | 25 | 18.2 |
| VCAR0007-0040-00A | 7.2 | 2.4 | 4 | 7.5 | 1.88 | 7 | 14.2 | 23 |
| Die in Absatz 1 genannten Vorschriften gelten für die in Absatz 1 genannten Fahrzeuge. | 7.8 | 2.5 | 6.4 | 9.9 | 1.5 | 7.2 | 19.1 | 23.8 |
| Die in Absatz 1 Buchstabe a genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge. | 7.1 | 2.3 | 12.7 | 12.8 | 1.6 | 11.4 | 19.1 | 27 |
| VCAR0011-0050-00A | 11.4 | 2.1 | 5 | 11.8 | 3 | 11.2 | 24 | 17.2 |
| VCAR0011-0100-00A | 10.5 | 2.9 | 10 | 43.8 | 3.5 | 20 | 31 | 26.8 |
| VCAR0013-0030-00A | 13 | 3.5 | 3 | 16 | 3.5 | 12 | 25 | 21 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | 24.7 |
| VCAR0014-0250-00A | 14 | 4.5 | 25 | 26.5 | 3.9 | 35 | 25.4 | 44.2 |
| VCAR0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | 25.6 |
| VCAR0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | 35 |
| VCAR0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | 75.7 |
| VCAR0025-0630-00A | 25.3 | 8 | 63 | 50.6 | 5 | 68 | 31.8 | 83.1 |
| Die in Absatz 1 genannten Vorschriften gelten für die in Absatz 1 genannten Fahrzeuge. | 29.4 | 4.73 | 15 | 40.5 | 7.4 | 27 | 30 | 31 |
| VCAR0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | 41.7 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | 26.7 |
| VCAR0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | 72 |
| VCAR0035-0090-00A | 35 | 11 | 9 | 26.4 | 9 | 33 | 25.4 | 44.3 |
| VCAR0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | 67 |
| VCAR0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | 21.2 |
| VCAR0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | 22 |
| VCAR0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | 35.9 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | 51.3 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | 53.7 |
| VCAR0075-0200-00A | 75 | 30 | 20 | 26.2 | 15.2 | 65 | 70 | 38.7 |
| VCAR0080-0129-00A | 80 | 35 | 12.9 | 27.7 | 18 | 149 | 49 | 53.8 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | 34.9 |
| VCAR0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | 110 |
| VCAR0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | 40.4 |
| Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die Berechnung der Leistungsfähigkeit. | 110 | 37.4 | 38 | 23.2 | 9 | 150 | 60.4 | 60.4 |
| Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten. | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | 27.5 |
| Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten. | 115 | 30.1 | 6.5 | 35 | 17.3 | 52 | 40 | 58 |
| Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die Berechnung der Leistungsfähigkeit. | 130 | 40 | 31 | 30.4 | 20.5 | 280 | 75.6 | 56.5 |
| VCAR0140-0150-00A | 140 | 42.2 | 15 | 33.4 | 26.6 | 80 | 53 | 53.7 |
| VCAR0210-0254-00A | 210 | 66.2 | 25.4 | 56.6 | 28 | 230 | 43.7 | 111.8 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | 64 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | 109.1 |
| VCAR0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | 136.9 |
| VCAR0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | 91 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | 110 |
| VCAR0436-0373-00A | 436 | 142.6 | 37.3 | 38 | 29.8 | 1050 | 76 | 163 |
| VCAR0980-0249-00A | 980 | 605 | 24.9 | 41.5 | 104 | 1426 | 126 | 134.5 |
| Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die Berechnung der Leistungsfähigkeit. | 1351 | 376.8 | 31 | 73.5 | 68 | 1071 | 110 | 143.7 |
Anwendungen:
-
Einfügung der Pressvorrichtung
-
Positionierung schwerer Paletten
-
Stempelhilfsaktoren
-
Schwermaschinen Aktive Vibrationsunterdrückung
-
Klemmen und Halten
