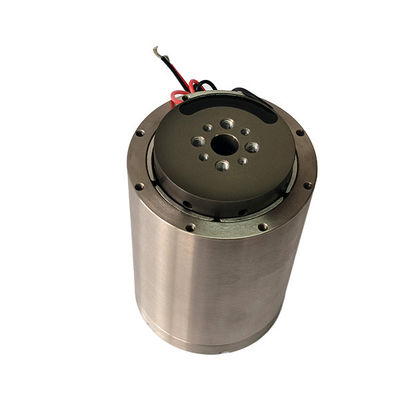

10.5N 10mm-Streck-Hochkraftdichte zylindrische VCM für Präzisionsverteilung
| Herkunftsort | Jiangsu, China |
|---|---|
| Markenname | SUPT |
| Zertifizierung | ISO9001 |
| Modellnummer | VCAR0011-0100-00A |
| Min Bestellmenge | ≥3 |
| Preis | $150.00/pieces |
| Verpackung Informationen | Kartonverpackungen usw. |
| Lieferzeit | Allgemeine Lieferung 5-7 Tage, schnelle 3-5 Tage, Massengut zu verhandeln |
| Zahlungsbedingungen | T/T |
| Versorgungsmaterial-Fähigkeit | Verhandelbar |
Produktdetails
| Garantie | 3 Monate-1 Jahr | Typ | Mikromotor |
|---|---|---|---|
| Drehmoment | Anträge | Konstruktion | Permanentmagnet |
| Produktmodell | VCAR0011-0100-00A | Schutzfunktion | Völlig eingeschlossen |
| Geschwindigkeit (U / min) | Hohe Geschwindigkeit | Höchstkraft ((N) | 10.5 |
| Maximaler Fahrtraum ((mm) | 10 | Wechselstrommotor ((V) | 43,8 |
| Gewicht des Rotors ((kg) | 20 | Ständerdurchmesser (Millimeter) | 31 |
| Kontinuierliche Kraft ((N) | 2.9 | ||
| Hervorheben | 10.5N hohe Kraftdichte VCM,10 mm Schlag zylindrischer Stimmspule-Motor,mit einer Leistung von mehr als 10 W |
||
Produkt-Beschreibung
Produktbeschreibung

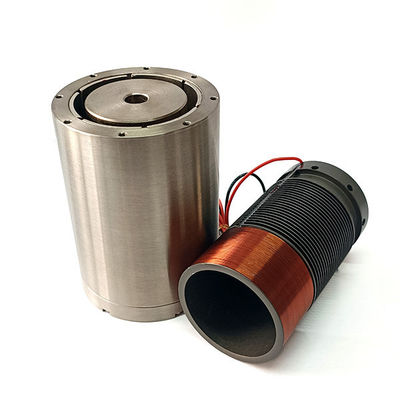

Der SUPT MOTION VCAR0011-0100-00A Schwingspulenmotor erreicht ein hervorragendes Gleichgewicht zwischen Schub und Hub und liefert 10,5 N Spitzenschub und einen Gesamthub von 10 mm – alles integriert in einen Stator mit einem Durchmesser von nur 31 mm. Dieser Schwingspulenmotor mit hoher Schubdichte ist für Anwendungen konzipiert, die eine stabile Kraftanwendung erfordern, wie z. B. Präzisionsdosierung, Strahlventile und Z-Achsen in der automatisierten Montage.
Der Schwingspulenmotor liefert 2,9 N Dauerschub bei 25 °C und übersteht wiederholte Abgabezyklen ohne Überhitzung. Eine Gegen-EMK-Konstante von 3,5 V/m/s sorgt für eine vorhersehbare Geschwindigkeitsrückmeldung. Mit einem Schwingspulengewicht von 20 g und einer maximalen Betriebsspannung von 43,8 V ist dieser Motor für Hochspannungs-Servoantriebe geeignet.
Bei Präzisions-Dosieranwendungen – wie Klebstoffen, Lotpasten oder medizinischen Flüssigkeiten – sorgt ein stabiler Nadelschub für gleichmäßige Dosiervolumina und verhindert eine Beschädigung des Substrats. Der VCAR0011-0100-00A verfügt über ein direkt angetriebenes, getriebeloses Design, das die Stick-Slip-Kräfte und das Spiel, die mit Leitspindeln oder pneumatischen Systemen verbunden sind, eliminiert und eine reibungslose, präzise und proportionale Bewegungssteuerung ermöglicht. Sein Hub von 10 mm ermöglicht die Anpassung an verschiedenste Werkstückhöhen.
Dieser Schwingspulenmotor eignet sich hervorragend für Pick-and-Place-Anwendungen mit sanfter Landung und ermöglicht eine präzise Steuerung der ausgeübten Kraft und einen sanften Kontakt mit Präzisionskomponenten. Es trägt dazu bei, die Ausbeute bei Anwendungen wie der Montage von Halbleiterchips und der LED-Platzierung zu verbessern.
Sein zylindrisches Gehäuse erleichtert den Einbau auf Portalsystemen oder Mehrkopf-Montagemaschinen. Es ist die bevorzugte Wahl von Originalgeräteherstellern (OEMs) für zuverlässige lineare Schwingspulenmotoren mit hoher Taktrate.
Spezifikationen:
Spitzenkraft: 10,5 N
Dauerkraft bei 25℃: 2,9 N
Gesamthub: 10 mm
Maximale Spannung: 43,8 V
Gegen-EMF-Konstante: 3,5 V/m/s
Spulengewicht: 20 g
Statordurchmesser: 31 mm
Länge: 26,8 mm
Technische Parameter:
| Produktmodell | Spitzenkraft (N) |
Kontinuierliche Kraft bei 25℃(N) |
Gesamthub (mm) |
Maximale Spannung (V) |
Gegen-EMF-Konstante (V/m/s) |
Gewicht der Spule (G) |
Statordurchmesser (mm) | Die Länge (mm) |
| VCAR0001-0064-00A | 0,88 | 0,28 | 6.4 | 6.9 | 0,29 | 3 | 9.5 | 17.7 |
| VCAR0001-0010-00A | 0,73 | 0,42 | 1 | 4.8 | 0,6 | 2.7 | 24 | 11.2 |
| VCAR00025-0127-00A | 2,55 | 0,81 | 12.7 | 11.6 | 0,77 | .6.6 | 12.7 | 24 |
| VCAR0006-0039-00A | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 15.7 | 3,57 | 8.2 | 25 | 18.2 |
| VCAR0007-0040-00A | 7.2 | 2.4 | 4 | 7.5 | 1,88 | 7 | 14.2 | 23 |
| VCAR0007-0064-00A | 7.8 | 2.5 | 6.4 | 9.9 | 1.5 | 7.2 | 19.1 | 23.8 |
| VCAR0007-0127-00A | 7.1 | 2.3 | 12.7 | 12.8 | 1.6 | 11.4 | 19.1 | 27 |
| VCAR0011-0050-00A | 11.4 | 2.1 | 5 | 11.8 | 3 | 11.2 | 24 | 17.2 |
| VCAR0011-0100-00A | 10.5 | 2.9 | 10 | 43,8 | 3.5 | 20 | 31 | 26.8 |
| VCAR0013-0030-00A | 13 | 3.5 | 3 | 16 | 3.5 | 12 | 25 | 21 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5,72 | 16.2 | 26.2 | 24.7 |
| VCAR0014-0250-00A | 14 | 4.5 | 25 | 26.5 | 3.9 | 35 | 25.4 | 44.2 |
| VCAR0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9,75 | 14.8 | 33 | 25.6 |
| VCAR0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | 35 |
| VCAR0022-0448-00A | 22 | 11.4 | 44,8 | 14.3 | 4 | 52 | 48 | 75,7 |
| VCAR0025-0630-00A | 25.3 | 8 | 63 | 50.6 | 5 | 68 | 31.8 | 83.1 |
| VCAR0030-0150-00A | 29.4 | 4,73 | 15 | 40,5 | 7.4 | 27 | 30 | 31 |
| VCAR0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | 41.7 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5,87 | 23.5 | 36 | 26.7 |
| VCAR0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | 72 |
| VCAR0035-0090-00A | 35 | 11 | 9 | 26.4 | 9 | 33 | 25.4 | 44.3 |
| VCAR0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | 67 |
| VCAR0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46,5 | 53 | 21.2 |
| VCAR0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | 22 |
| VCAR0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | 35.9 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8,88 | 65,9 | 38.1 | 51.3 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | 53,7 |
| VCAR0075-0200-00A | 75 | 30 | 20 | 26.2 | 15.2 | 65 | 70 | 38.7 |
| VCAR0080-0129-00A | 80 | 35 | 12.9 | 27.7 | 18 | 149 | 49 | 53,8 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | 34.9 |
| VCAR0087-0563-00A | 87 | 17.5 | 56.3 | 63,4 | 8.1 | 177 | 72 | 110 |
| VCAR0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | 40.4 |
| VCAR0110-0380-00A | 110 | 37.4 | 38 | 23.2 | 9 | 150 | 60.4 | 60.4 |
| VCAR0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | 27.5 |
| VCAR0115-0065-00A | 115 | 30.1 | 6.5 | 35 | 17.3 | 52 | 40 | 58 |
| VCAR0130-0310-00A | 130 | 40 | 31 | 30.4 | 20.5 | 280 | 75,6 | 56,5 |
| VCAR0140-0150-00A | 140 | 42.2 | 15 | 33.4 | 26.6 | 80 | 53 | 53,7 |
| VCAR0210-0254-00A | 210 | 66.2 | 25.4 | 56,6 | 28 | 230 | 43,7 | 111,8 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | 64 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | 109.1 |
| VCAR0294-0498-00A | 294 | 56,8 | 49,8 | 114 | 24.5 | 685 | 93 | 136,9 |
| VCAR0436-0187-00A | 436 | 147,6 | 18.7 | 40.7 | 40.7 | 648 | 80,4 | 91 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78,4 | 110 |
| VCAR0436-0373-00A | 436 | 142,6 | 37.3 | 38 | 29.8 | 1050 | 76 | 163 |
| VCAR0980-0249-00A | 980 | 605 | 24.9 | 41,5 | 104 | 1426 | 126 | 134,5 |
| VCAR1351-0310-00A | 1351 | 376,8 | 31 | 73,5 | 68 | 1071 | 110 | 143,7 |
Anwendungen:
1.Präzisionsstrahlventile
2. Abgabe von Lotpaste
3.Klebstoff-Mikrodosierung
4. Soft-Landing-Pick-and-Place
5.Die Z-Achse anbringen
