6.2N High Dynamics Voice Coil Motor zur aktiven Vibrationsunterdrückung
| Herkunftsort | Jiangsu, China |
|---|---|
| Markenname | SUPT |
| Zertifizierung | ISO9001 |
| Modellnummer | VCAR0006-0050-00A |
| Min Bestellmenge | ≥5 |
| Preis | $160.00/pieces |
| Verpackung Informationen | Kartonverpackungen usw. |
| Lieferzeit | Allgemeine Lieferung 5-7 Tage, schnelle 3-5 Tage, Massengut zu verhandeln |
| Zahlungsbedingungen | T/T |
| Versorgungsmaterial-Fähigkeit | Verhandelbar |
Produktdetails
| Garantie | 3 Monate-1 Jahr | Typ | Mikromotor |
|---|---|---|---|
| Drehmoment | Anträge | Konstruktion | Permanentmagnet |
| Produktmodell | VCAR0006-0050-00A | Schutzfunktion | Völlig eingeschlossen |
| Geschwindigkeit (U / min) | Hohe Geschwindigkeit | Höchstkraft ((N) | 6.2 |
| Maximaler Fahrtraum ((mm) | 5 | Wechselstrommotor ((V) | 15.7 |
| Gewicht des Rotors ((kg) | 8.2 | Ständerdurchmesser (Millimeter) | 25 |
| Kontinuierliche Kraft ((N) | 2.6 | ||
| Hervorheben | 6.2N-Hochdynamik-Sprachspulenmotor,mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,VCM-Motor mit aktiver Vibrationsregelung |
||
Produkt-Beschreibung
Produktbeschreibung

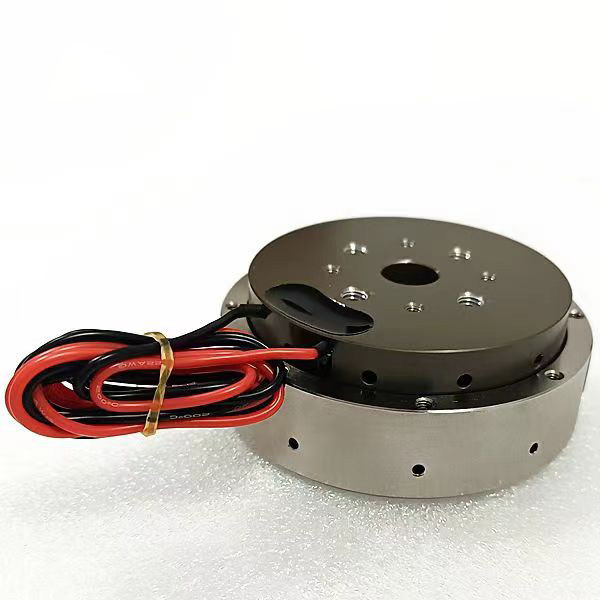

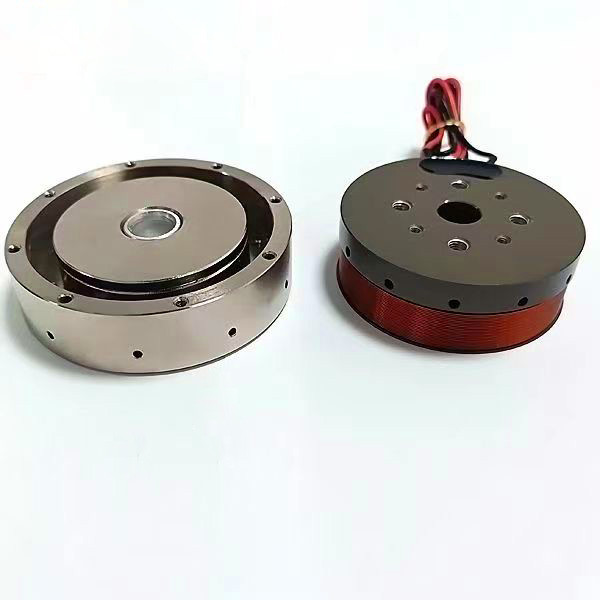

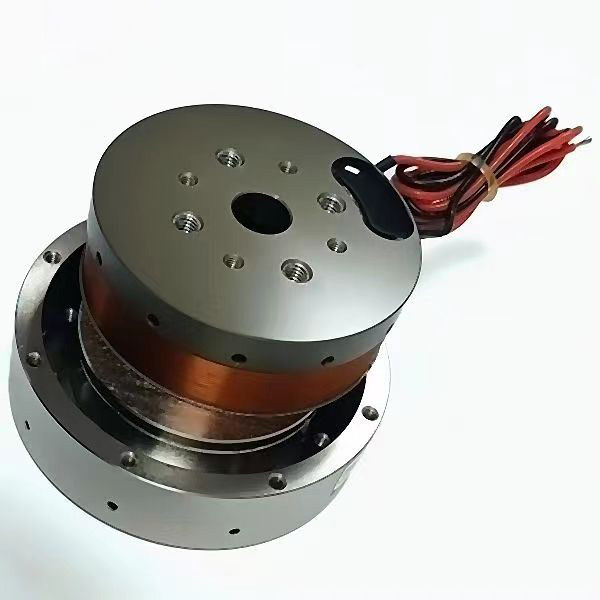

Der SUPT MOTION VCAR0006-0050-00A ist ein hochdynamischer zylindrischer Schwingspulenmotor, der einen Spitzenschub von 6,2 N über einen Hub von 5 mm liefert. Dieser Schwingspulenmotor wurde speziell für aktive Schwingungsisolationssysteme entwickelt und erzeugt eine Gegenkraft, um niederfrequente Störungen in Präzisionsinstrumenten, optischen Tischen und Halbleitermessgeräten zu beseitigen.
Dieser Aktuator liefert einen kontinuierlichen Schub von 2,6 N bei 25 °C, mit einer Gegen-EMK-Konstante von 3,57 V/m/s und einer hervorragenden Schubstromlinearität. Mit einem Gewicht von nur 8,2 g ermöglicht die bewegliche Spule eine schnelle Beschleunigung und sorgt so für eine Vibrationsunterdrückung in Echtzeit. Mit einer maximalen Betriebsspannung von 15,7 V lässt er sich nahtlos in Standard-Servoverstärker integrieren.
Systeme zur aktiven Vibrationsunterdrückung (AVC) erfordern Aktoren mit schnellen Reaktionszeiten und vorhersehbarer Kraftabgabe. Herkömmliche piezoelektrische Aktoren haben einen begrenzten Hub, während es pneumatischen Isolatoren an Bandbreite mangelt. Der Motor VCAR0006-0050-00A schließt diese Lücke mit einem Hub von 5 mm und Reaktionszeiten im Millisekundenbereich und unterdrückt effektiv Vibrationen, die durch Bodenbewegungen, Lüfter oder in der Nähe befindliche mechanische Geräte verursacht werden.
Dieser Schwingspulenmotor eignet sich auch für Hochgeschwindigkeits-Werkzeugservosysteme in der Präzisionsbearbeitung, bei denen kleine, schnelle Z-Achsen-Bewegungen die Oberflächengüte verbessern. Bei der optischen Fokusnachführung ermöglicht der 5-Millimeter-Hub eine stufenlose Autofokus-Anpassung ohne mechanisches Spiel. Sein zylindrisches Profil (25 Millimeter Durchmesser) vereinfacht die Integration in bestehende Schwingungsisolationssysteme.
Mit einem kompakteren Design, höherer Zuverlässigkeit und geringeren Wartungskosten ist dieser Schwingspulenmotor weit verbreitet in industriellen Inspektionskameras, Bildverarbeitungssystemen, visueller Positionierung für die Produktsortierung und industriellen Bildmessinstrumenten und bietet effiziente, stabile und präzise Autofokus-Lösungen für den industriellen Automatisierungssektor.
Spezifikationen:
Spitzenkraft: 6,2 N
Dauerkraft bei 25℃: 2,6 N
Gesamthub: 5 mm
Maximale Spannung: 15,7 V
Gegen-EMF-Konstante: 3,57 V/m/s
Spulengewicht: 8,2 g
Statordurchmesser: 25 mm
Länge: 18,2 mm
Technische Parameter:
| Produktmodell | Spitzenkraft (N) |
Kontinuierliche Kraft bei 25℃(N) |
Gesamthub (mm) |
Maximale Spannung (V) |
Gegen-EMF-Konstante (V/m/s) |
Gewicht der Spule (G) |
Statordurchmesser (mm) | Die Länge (mm) |
| VCAR0001-0064-00A | 0,88 | 0,28 | 6.4 | 6.9 | 0,29 | 3 | 9.5 | 17.7 |
| VCAR0001-0010-00A | 0,73 | 0,42 | 1 | 4.8 | 0,6 | 2.7 | 24 | 11.2 |
| VCAR00025-0127-00A | 2,55 | 0,81 | 12.7 | 11.6 | 0,77 | .6.6 | 12.7 | 24 |
| VCAR0006-0039-00A | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 15.7 | 3,57 | 8.2 | 25 | 18.2 |
| VCAR0007-0040-00A | 7.2 | 2.4 | 4 | 7.5 | 1,88 | 7 | 14.2 | 23 |
| VCAR0007-0064-00A | 7.8 | 2.5 | 6.4 | 9.9 | 1.5 | 7.2 | 19.1 | 23.8 |
| VCAR0007-0127-00A | 7.1 | 2.3 | 12.7 | 12.8 | 1.6 | 11.4 | 19.1 | 27 |
| VCAR0011-0050-00A | 11.4 | 2.1 | 5 | 11.8 | 3 | 11.2 | 24 | 17.2 |
| VCAR0011-0100-00A | 10.5 | 2.9 | 10 | 43,8 | 3.5 | 20 | 31 | 26.8 |
| VCAR0013-0030-00A | 13 | 3.5 | 3 | 16 | 3.5 | 12 | 25 | 21 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5,72 | 16.2 | 26.2 | 24.7 |
| VCAR0014-0250-00A | 14 | 4.5 | 25 | 26.5 | 3.9 | 35 | 25.4 | 44.2 |
| VCAR0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9,75 | 14.8 | 33 | 25.6 |
| VCAR0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | 35 |
| VCAR0022-0448-00A | 22 | 11.4 | 44,8 | 14.3 | 4 | 52 | 48 | 75,7 |
| VCAR0025-0630-00A | 25.3 | 8 | 63 | 50.6 | 5 | 68 | 31.8 | 83.1 |
| VCAR0030-0150-00A | 29.4 | 4,73 | 15 | 40,5 | 7.4 | 27 | 30 | 31 |
| VCAR0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | 41.7 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5,87 | 23.5 | 36 | 26.7 |
| VCAR0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | 72 |
| VCAR0035-0090-00A | 35 | 11 | 9 | 26.4 | 9 | 33 | 25.4 | 44.3 |
| VCAR0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | 67 |
| VCAR0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46,5 | 53 | 21.2 |
| VCAR0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | 22 |
| VCAR0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | 35.9 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8,88 | 65,9 | 38.1 | 51.3 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | 53,7 |
| VCAR0075-0200-00A | 75 | 30 | 20 | 26.2 | 15.2 | 65 | 70 | 38.7 |
| VCAR0080-0129-00A | 80 | 35 | 12.9 | 27.7 | 18 | 149 | 49 | 53,8 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | 34.9 |
| VCAR0087-0563-00A | 87 | 17.5 | 56.3 | 63,4 | 8.1 | 177 | 72 | 110 |
| VCAR0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | 40.4 |
| VCAR0110-0380-00A | 110 | 37.4 | 38 | 23.2 | 9 | 150 | 60.4 | 60.4 |
| VCAR0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | 27.5 |
| VCAR0115-0065-00A | 115 | 30.1 | 6.5 | 35 | 17.3 | 52 | 40 | 58 |
| VCAR0130-0310-00A | 130 | 40 | 31 | 30.4 | 20.5 | 280 | 75,6 | 56,5 |
| VCAR0140-0150-00A | 140 | 42.2 | 15 | 33.4 | 26.6 | 80 | 53 | 53,7 |
| VCAR0210-0254-00A | 210 | 66.2 | 25.4 | 56,6 | 28 | 230 | 43,7 | 111,8 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | 64 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | 109.1 |
| VCAR0294-0498-00A | 294 | 56,8 | 49,8 | 114 | 24.5 | 685 | 93 | 136,9 |
| VCAR0436-0187-00A | 436 | 147,6 | 18.7 | 40.7 | 40.7 | 648 | 80,4 | 91 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78,4 | 110 |
| VCAR0436-0373-00A | 436 | 142,6 | 37.3 | 38 | 29.8 | 1050 | 76 | 163 |
| VCAR0980-0249-00A | 980 | 605 | 24.9 | 41,5 | 104 | 1426 | 126 | 134,5 |
| VCAR1351-0310-00A | 1351 | 376,8 | 31 | 73,5 | 68 | 1071 | 110 | 143,7 |
Anwendungen:
1. Aktive Schwingungsisolationstische
2.Unterdrückung optischer Tischstörungen
3.Schnelles Werkzeugservo (FTS)
4.Autofokus-Tracking
5. Stabilisierung der Messausrüstung
