Mikro-Hochgeschwindigkeits-Schwingspulenmotor-Modul für Mikroskop-Fokussier-Scanning

  • Micro High-Speed Voice Coil Motor Module For Microscope Focusing Scanning
  • Micro High-Speed Voice Coil Motor Module For Microscope Focusing Scanning
  • Micro High-Speed Voice Coil Motor Module For Microscope Focusing Scanning
Place of Origin China Suzhou
Markenname SUPT MOTION
Zertifizierung ISO9001,CCC.CE
Modellnummer VCAR0013-0249-00A
Minimum Order Quantity ≥2
Preis $121
Packaging Details Carton Packaging etc
Lieferzeit 1-5 Stück, 5 Tage. > 20 Stück, zu verhandeln
Payment Terms T/T
Supply Ability Interview

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

WhatsAPP:0086 18588475571

wechat: 0086 18588475571

Skypen: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Geschwindigkeit (U / min) Hohe Geschwindigkeit Konstruktion Permanenter Magnet
Kommunikationsprotokoll Modbus, Profibus, Profinet Leistungsbereich 26W
Verwendung BOOT, UAV, 3D-Druck, Mikroskop, Roboter Bearbeitungsnummer NOCH-YQDJ0021
Höchstkraft ((N) 13 Typ Mikromotor
Hervorheben

mit einer Leistung von mehr als 1000 W

,

Mikroskop-Fokussiermotormodul

,

Scanning-Schwingspulenmotor-Modul
Hinterlass eine Nachricht
Produkt-Beschreibung

Beschreibung des Produkts:

Die Voice Coil-Motormodule sind Schlüsselkomponenten in verschiedenen Anwendungen in mehreren Branchen.einschließlich Boote (BOAT), PCB-Tests, unbemannte Luftfahrzeuge (UAV), 3D-Druck, Mikroskope und Robotersysteme.

Die Stimmspule-Motormodule von SUPT MOTION werden hauptsächlich in Mikroskopen für kritische Prozesse eingesetzt, bei denen eine hohe Geschwindigkeit und hohe Präzision der linearen Positionierung erforderlich sind, wie z. B. das automatische Fokussieren und Scannen.

Bei der dreidimensionalen Bildgebung oder der Langzeit-Bildgebung von lebenden Zellen mit konfokalem Mikroskop können Probendrift und thermische Effekte zu Fokusdrift führen, was eine Echtzeit-dynamische Kompensation erfordert.Stimmspule-Motoren haben schnelle Reaktionsgeschwindigkeiten, hohe Positionierungsgenauigkeit (bis zu Submikron- oder sogar Nanometerniveaus), keine mechanische Reibung und reibungslose Bewegung,Sie sind daher ideale Antriebe für das Fahren von Zielen oder Präzisionsstufen für das Fokussieren..

Bei schnellen Scan-Bildgebungstechnologien ist es notwendig, schnelles Scannen in der Z-Achsenrichtung durchzuführen und gleichzeitig Einzelbild-X-Y-Bilder zu erstellen, damit das System seine Aufgaben reibungslos erledigen kann.



Eigenschaften:

  • Produktbezeichnung: Motormodule,Sprachspulen-Motormodul
  • Gewicht des Motors ((Kg): 5.6
  • Höchstkraft ((N): 13
  • Leistungsbereich: 26 W
  • Konstruktion: Dauermagnet
  • Verwendung: BOOT, UAV, 3D-Druck, Mikroskop, Roboter


Technische Parameter:

Produktmodell Spitzenkraft
(N)		 Ständige Kraft
bei 25°C (N)		 Gesamtschlag
(mm)		 Höchstspannung
(V)		 Rückwärts-EMF-Konstante
(V/m/s)		 Gewicht der Spule
(g)		 Statordurchmesser (mm) Die Länge
(mm)
VCAR0001-0064-00A 0.88 0.28 6.4 6.9 0.29 3 9.5 17.7
VCAR0001-0010-00A 0.73 0.42 1 4.8 0.6 2.7 24 11.2
VCAR00025-0127-00A 2.55 0.81 12.7 11.6 0.77 .6.6 12.7 24
VCAR0006-0039-00A 6.2 1.9 3.9 6.6 1.12 7.9 20 17.2
VCAR0006-0050-00A 6.2 2.6 5 15.7 3.57 8.2 25 18.2
VCAR0007-0040-00A 7.2 2.4 4 7.5 1.88 7 14.2 23
Die in Absatz 1 genannten Vorschriften gelten für die in Absatz 1 genannten Fahrzeuge. 7.8 2.5 6.4 9.9 1.5 7.2 19.1 23.8
Die in Absatz 1 Buchstabe a genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge. 7.1 2.3 12.7 12.8 1.6 11.4 19.1 27
VCAR0011-0050-00A 11.4 2.1 5 11.8 3 11.2 24 17.2
VCAR0011-0100-00A 10.5 2.9 10 43.8 3.5 20 31 26.8
VCAR0013-0030-00A 13 3.5 3 16 3.5 12 25 21
VCAR0013-0072-00A 13 4.2 7.2 26.6 5.72 16.2 26.2 24.7
VCAR0014-0250-00A 14 4.5 25 26.5 3.9 35 25.4 44.2
VCAR0015-0062-00A 15 6.5 6.2 26.2 9.75 14.8 33 25.6
VCAR0022-0098-00A 22 6.6 9.8 24.7 5.8 20 34.1 35
VCAR0022-0448-00A 22 11.4 44.8 14.3 4 52 48 75.7
VCAR0025-0630-00A 25.3 8 63 50.6 5 68 31.8 83.1
Die in Absatz 1 genannten Vorschriften gelten für die in Absatz 1 genannten Fahrzeuge. 29.4 4.73 15 40.5 7.4 27 30 31
VCAR0032-0050-00A 32 8.9 5 29.3 7.1 48 40 41.7
VCAR0033-0099-00A 33 8 9.9 24.3 5.87 23.5 36 26.7
VCAR0033-0224-00A 33 13.5 22.4 26.7 6.8 69 58 72
VCAR0035-0090-00A 35 11 9 26.4 9 33 25.4 44.3
VCAR0035-0105-00A 35 15.6 10.5 11.9 5 91 50 67
VCAR0044-0040-00A 44 16.3 4 18.3 8.9 46.5 53 21.2
VCAR0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 22
VCAR0044-0075-00A 44 13.7 7.5 16.8 7.6 38.6 31.1 35.9
VCAR0044-0249-00A 44 11.7 24.9 44.9 8.88 65.9 38.1 51.3
VCAR0070-0149-00A 70 27.3 14.9 26.9 17.7 79 43 53.7
VCAR0075-0200-00A 75 30 20 26.2 15.2 65 70 38.7
VCAR0080-0129-00A 80 35 12.9 27.7 18 149 49 53.8
VCAR0087-0062-00A 87 21.67 6.2 34.5 12.7 45.2 43.1 34.9
VCAR0087-0563-00A 87 17.5 56.3 63.4 8.1 177 72 110
VCAR0105-0164-00A 105 35.4 16.1 20.1 11.5 150 60.4 40.4
Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die Berechnung der Leistungsfähigkeit. 110 37.4 38 23.2 9 150 60.4 60.4
Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten. 113 35 8.9 31 17.5 125 73 27.5
Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten. 115 30.1 6.5 35 17.3 52 40 58
Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die Berechnung der Leistungsfähigkeit. 130 40 31 30.4 20.5 280 75.6 56.5
VCAR0140-0150-00A 140 42.2 15 33.4 26.6 80 53 53.7
VCAR0210-0254-00A 210 66.2 25.4 56.6 28 230 43.7 111.8
VCAR0262-0112-00A 262 111 11.2 35.1 41 285 71 64
VCAR0262-0249-00A 262 112 24.9 28.2 26 785 66 109.1
VCAR0294-0498-00A 294 56.8 49.8 114 24.5 685 93 136.9
VCAR0436-0187-00A 436 147.6 18.7 40.7 40.7 648 80.4 91
VCAR0436-0250-00A 436 167 25 31.6 37.2 775 78.4 110
VCAR0436-0373-00A 436 142.6 37.3 38 29.8 1050 76 163
VCAR0980-0249-00A 980 605 24.9 41.5 104 1426 126 134.5
Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die Berechnung der Leistungsfähigkeit. 1351 376.8 31 73.5 68 1071 110 143.7

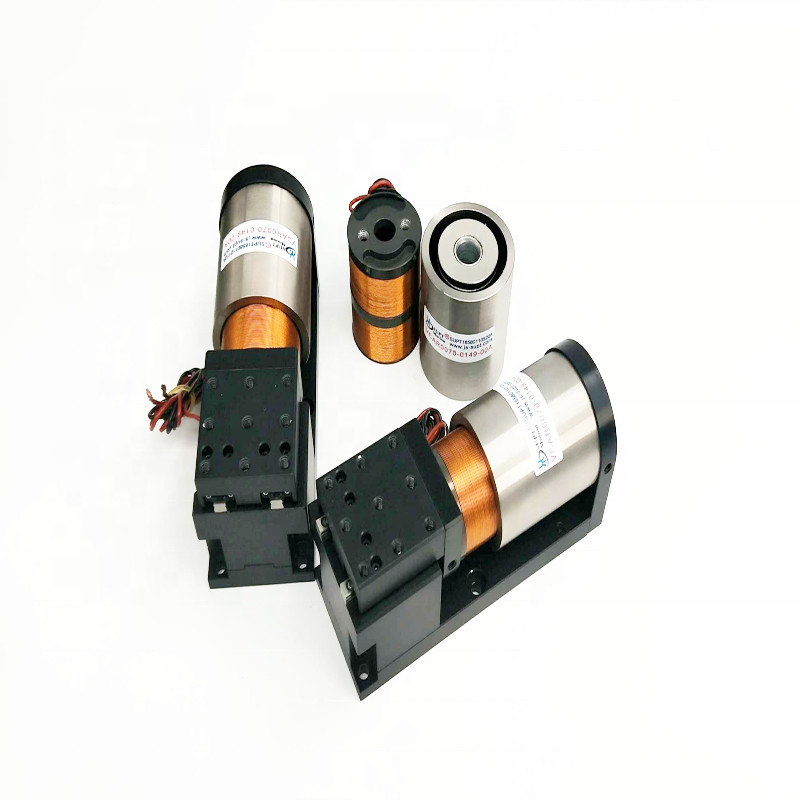

Mikro-Hochgeschwindigkeits-Schwingspulenmotor-Modul für Mikroskop-Fokussier-Scanning 0

Anwendungen:

Hauptzweck eines Sprachspulenmotors:
1- Halbleiterindustrie: Verkabelung, Schneiden, Bohren, Transportsysteme, Schweißen, Robotik.

2.Ventilbetrieb im Bereich:Typ der Messventile, Druckprüfsysteme, Chemie von Pneumatikventilen

Injektionssystem.
3.Mikro-Maschinenindustrie:Zuführungssysteme, Mikroborungen, Präzisionsstempeln.
4.Vibrationssystem: Schütteltisch, Vibrationsplattform.
5.Medizinischer Bereich: Mikro-Injektionssystem, Atemgeräte, Prüfgeräte.
6.Luftfahrttechnik:Flugsteuerungssystem, Rückkopplungssystem für Piloten.
7.Gewerblicher Einsatz: Computer-Kühlpumpe mit Miniaturkamera Fokussierungssystem.

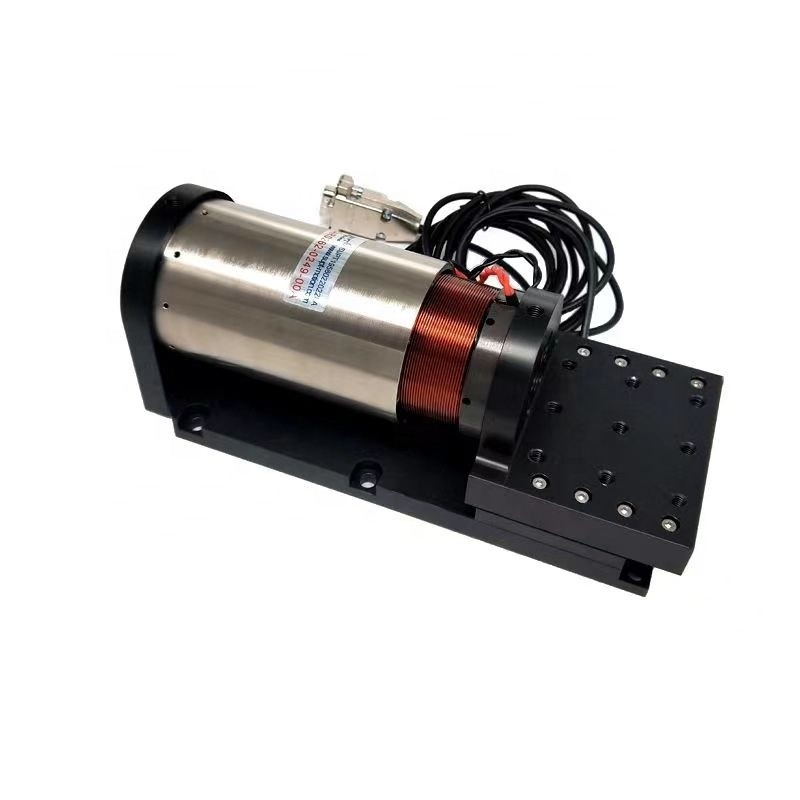

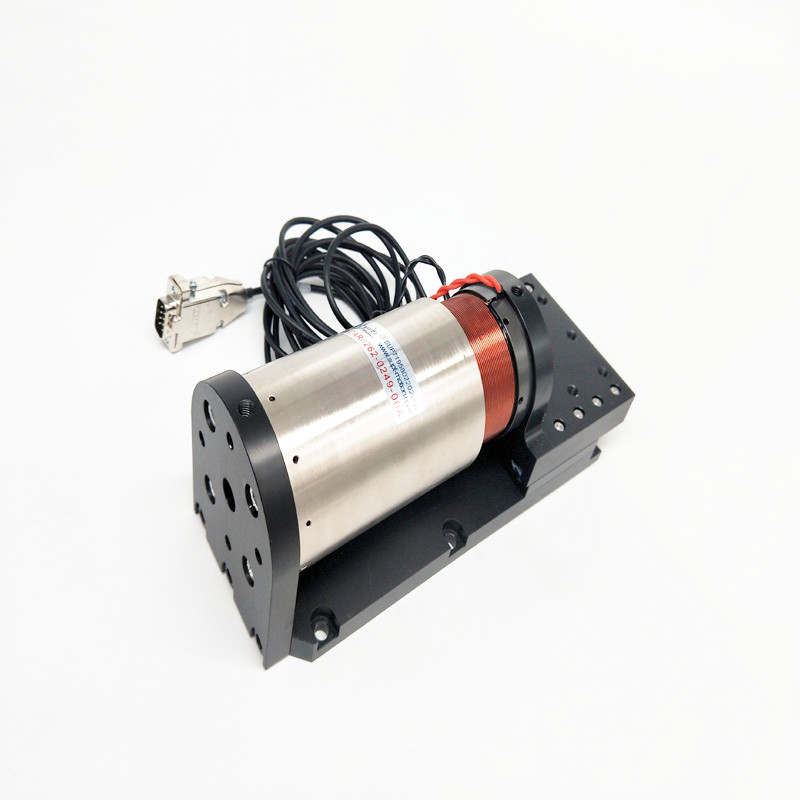

8.Automatisierungsindustrie: Laserausrüstung,Spender, Prüfgeräte, Textilmaschinen.Mikro-Hochgeschwindigkeits-Schwingspulenmotor-Modul für Mikroskop-Fokussier-Scanning 1Mikro-Hochgeschwindigkeits-Schwingspulenmotor-Modul für Mikroskop-Fokussier-Scanning 2
Umbauten:

Stufe der vertikalen Motormodule

Kurztaktmotormodule 10.1A

Kurze Reaktionszeit Motormodule
