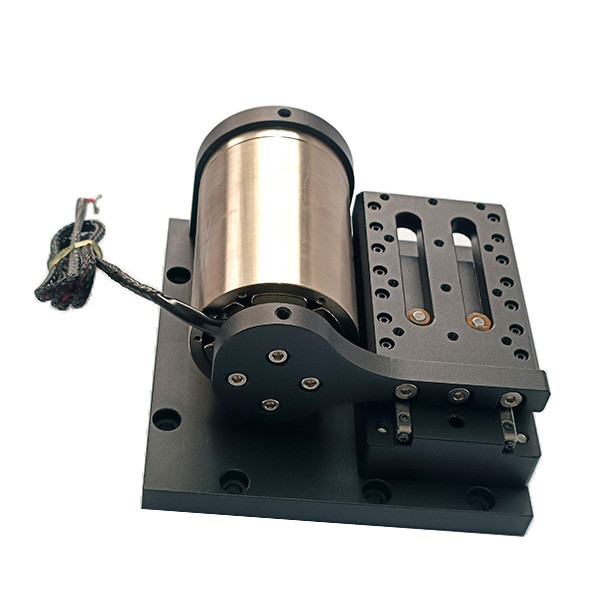

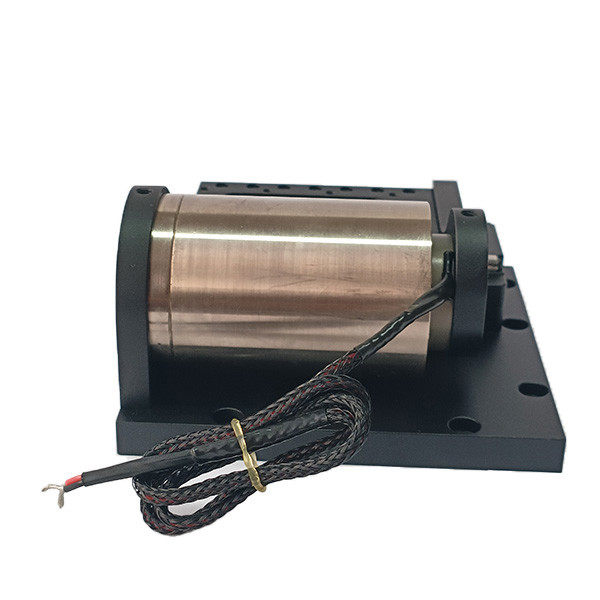

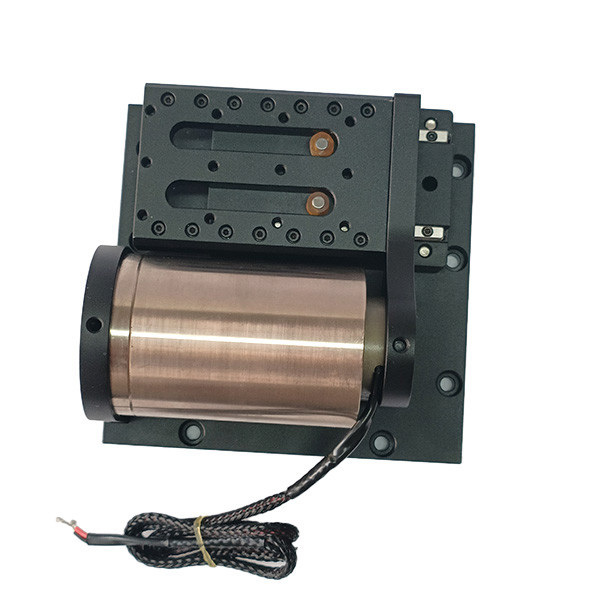

Hochbeschleunigungs-Stimme-Spule-Motormodul für Anwendungen in optischer Ausrüstung

  • High-Acceleration Voice Coil Motor Module For Optical Equipment Applications
  • High-Acceleration Voice Coil Motor Module For Optical Equipment Applications
  • High-Acceleration Voice Coil Motor Module For Optical Equipment Applications
Place of Origin China Suzhou
Markenname SUPT MOTION
Zertifizierung ISO9001,CCC.CE
Modellnummer VCAR1351-0310-00A
Min Bestellmenge ≥ 1
Preis $155
Packaging Details Carton Packaging etc
Lieferzeit 1-5 Stück, 5 Tage. > 20 Stück, zu verhandeln
Payment Terms T/T
Supply Ability Interview

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

WhatsAPP:0086 18588475571

wechat: 0086 18588475571

Skypen: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Kontinuierliche Kraft (N) 376,8 Maximale Reise (Millimeter) 31
Kommunikationsprotokoll Modbus, Profibus, Profinet Bewertungsstrom A 19,9
Geschwindigkeit (U / min) Hohe Geschwindigkeit Stromspannung 73,5 V
Modularität Modulares Design Höchstkraft ((N) 1351
Hervorheben

mit einer Leistung von mehr als 50 W und

,

mit einer Leistung von mehr als 1000 W und

,

Motormodul für optische Geräte
Hinterlass eine Nachricht
Produkt-Beschreibung

Beschreibung des Produkts:

Einsachsige Stimmspule-Motormodule sind für Kurzschlag-Servo-Anwendungen mit geschlossenem Kreislauf ausgelegt.mit leichten beweglichen Teilen und schneller Reaktion (Millisekunden-Level bei Beschleunigung bis 20 G), diese Module verwenden präzise bearbeitete Aluminiumbasen für außergewöhnliche Stabilität und ermöglichen eine schnelle Schwingungsbewegung. Die Steuerung ist einfach und zuverlässig.mit einer Breite von mehr als 20 mm,Sie ermöglichen eine präzise Steuerung von Position, Geschwindigkeit, Beschleunigung und Schub.

Die Voice Coil-Motormodule sind wesentliche Komponenten in optischen Geräten, die eine hochpräzise Positionierung, schnelle Reaktion und eine stabile Lichtkontrolle bieten.Sie eignen sich für verschiedene optische Anwendungen und spielen eine zentrale Rolle bei der Verbesserung der Bildqualität und der Betriebseffizienz.

In Kameras und Videoausrüstungen betreiben sie die Module für den Autofokus (AF) und die optische Bildstabilisierung (OIS).Stimmspule-Motormodule ermöglichen eine schnelle Linsenverschiebung auf Mikrometerebene für eine sofortige präzise Fokussierung und gleichzeitig eine Kompensation in Echtzeit für die von Handschütteln verursachte LinsenverschiebungDies verbessert die Bildschärfe erheblich, insbesondere bei Smartphone-Telefotografie und professioneller DSLR-Videoaufnahme.

In Laserverarbeitungsgeräten treiben sie Laser-Galvanometer oder Fokussierungsgläser an.Sicherstellung der genauen Übereinstimmung der Laserbahn mit den Verarbeitungspfaden.

In Mikroskopen, Projektoren und Anzeigegeräten ermöglichen sie eine schnelle Positionierung und das Wechseln von Objektivobjektiven.Stimmspule Motoren lenzen Mikro-Anpassungen zu korrigieren BildverschiebungBei hochwertigen LCD-Hintergrundbeleuchtungsmodulen steuern sie die Lichtventilöffnung, um eine feinkörnige lokale Helligkeitsmodulation zu erreichen und den Display-Kontrast zu verbessern.





Eigenschaften:

  • Produktbezeichnung: Motormodule
  • Kommunikationsprotokoll: Modbus, Profibus und Profinet
  • Geschwindigkeit ((RPM): Hohe Geschwindigkeit
  • Effizienz: IE 1
  • Nennstrom: 19,9 A
  • Typ: Modulares Motorensystem


Technische Parameter:

Produktmodell Spitzenkraft
(N)		 Ständige Kraft
bei 25°C (N)		 Gesamtschlag
(mm)		 Höchstspannung
(V)		 Rückwärts-EMF-Konstante
(V/m/s)		 Gewicht der Spule
(g)		 Statordurchmesser (mm) Die Länge
(mm)
VCAR0001-0064-00A 0.88 0.28 6.4 6.9 0.29 3 9.5 17.7
VCAR0001-0010-00A 0.73 0.42 1 4.8 0.6 2.7 24 11.2
VCAR00025-0127-00A 2.55 0.81 12.7 11.6 0.77 .6.6 12.7 24
VCAR0006-0039-00A 6.2 1.9 3.9 6.6 1.12 7.9 20 17.2
VCAR0006-0050-00A 6.2 2.6 5 15.7 3.57 8.2 25 18.2
VCAR0007-0040-00A 7.2 2.4 4 7.5 1.88 7 14.2 23
Die in Absatz 1 genannten Vorschriften gelten für die in Absatz 1 genannten Fahrzeuge. 7.8 2.5 6.4 9.9 1.5 7.2 19.1 23.8
Die in Absatz 1 Buchstabe a genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge. 7.1 2.3 12.7 12.8 1.6 11.4 19.1 27
VCAR0011-0050-00A 11.4 2.1 5 11.8 3 11.2 24 17.2
VCAR0011-0100-00A 10.5 2.9 10 43.8 3.5 20 31 26.8
VCAR0013-0030-00A 13 3.5 3 16 3.5 12 25 21
VCAR0013-0072-00A 13 4.2 7.2 26.6 5.72 16.2 26.2 24.7
VCAR0014-0250-00A 14 4.5 25 26.5 3.9 35 25.4 44.2
VCAR0015-0062-00A 15 6.5 6.2 26.2 9.75 14.8 33 25.6
VCAR0022-0098-00A 22 6.6 9.8 24.7 5.8 20 34.1 35
VCAR0022-0448-00A 22 11.4 44.8 14.3 4 52 48 75.7
VCAR0025-0630-00A 25.3 8 63 50.6 5 68 31.8 83.1
Die in Absatz 1 genannten Vorschriften gelten für die in Absatz 1 genannten Fahrzeuge. 29.4 4.73 15 40.5 7.4 27 30 31
VCAR0032-0050-00A 32 8.9 5 29.3 7.1 48 40 41.7
VCAR0033-0099-00A 33 8 9.9 24.3 5.87 23.5 36 26.7
VCAR0033-0224-00A 33 13.5 22.4 26.7 6.8 69 58 72
VCAR0035-0090-00A 35 11 9 26.4 9 33 25.4 44.3
VCAR0035-0105-00A 35 15.6 10.5 11.9 5 91 50 67
VCAR0044-0040-00A 44 16.3 4 18.3 8.9 46.5 53 21.2
VCAR0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 22
VCAR0044-0075-00A 44 13.7 7.5 16.8 7.6 38.6 31.1 35.9
VCAR0044-0249-00A 44 11.7 24.9 44.9 8.88 65.9 38.1 51.3
VCAR0070-0149-00A 70 27.3 14.9 26.9 17.7 79 43 53.7
VCAR0075-0200-00A 75 30 20 26.2 15.2 65 70 38.7
VCAR0080-0129-00A 80 35 12.9 27.7 18 149 49 53.8
VCAR0087-0062-00A 87 21.67 6.2 34.5 12.7 45.2 43.1 34.9
VCAR0087-0563-00A 87 17.5 56.3 63.4 8.1 177 72 110
VCAR0105-0164-00A 105 35.4 16.1 20.1 11.5 150 60.4 40.4
Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die Berechnung der Leistungsfähigkeit. 110 37.4 38 23.2 9 150 60.4 60.4
Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten. 113 35 8.9 31 17.5 125 73 27.5
Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten. 115 30.1 6.5 35 17.3 52 40 58
Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die Berechnung der Leistungsfähigkeit. 130 40 31 30.4 20.5 280 75.6 56.5
VCAR0140-0150-00A 140 42.2 15 33.4 26.6 80 53 53.7
VCAR0210-0254-00A 210 66.2 25.4 56.6 28 230 43.7 111.8
VCAR0262-0112-00A 262 111 11.2 35.1 41 285 71 64
VCAR0262-0249-00A 262 112 24.9 28.2 26 785 66 109.1
VCAR0294-0498-00A 294 56.8 49.8 114 24.5 685 93 136.9
VCAR0436-0187-00A 436 147.6 18.7 40.7 40.7 648 80.4 91
VCAR0436-0250-00A 436 167 25 31.6 37.2 775 78.4 110
VCAR0436-0373-00A 436 142.6 37.3 38 29.8 1050 76 163
VCAR0980-0249-00A 980 605 24.9 41.5 104 1426 126 134.5
Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die Berechnung der Leistungsfähigkeit. 1351 376.8 31 73.5 68 1071 110 143.7
Hochbeschleunigungs-Stimme-Spule-Motormodul für Anwendungen in optischer Ausrüstung 0

Anwendungen:

Die Sprachspulen-Motormodule von SUPT MPTION streben nach Qualitätsvollkommenheit.und optische Geräte.



Hauptzweck eines Sprachspulenmotors:
1- Halbleiterindustrie: Verkabelung, Schneiden, Bohren, Transportsysteme, Schweißen, Robotik.

2.Ventilbetrieb im Bereich:Typ der Messventile, Druckprüfsysteme, Chemie von Pneumatikventilen

Injektionssystem.
3.Mikro-Maschinenindustrie:Zuführungssysteme, Mikroborungen, Präzisionsstempeln.
4.Vibrationssystem: Schütteltisch, Vibrationsplattform.
5.Medizinischer Bereich: Mikro-Injektionssystem, Atemgeräte, Prüfgeräte.
6.Luftfahrttechnik:Flugsteuerungssystem, Rückkopplungssystem für Piloten.
7.Gewerblicher Einsatz: Computer-Kühlpumpe mit Miniaturkamera Fokussierungssystem.
8.Automatisierungsindustrie: Laserausrüstung,Spender, Prüfgeräte, Textilmaschinen.

Hochbeschleunigungs-Stimme-Spule-Motormodul für Anwendungen in optischer Ausrüstung 1Hochbeschleunigungs-Stimme-Spule-Motormodul für Anwendungen in optischer Ausrüstung 2
