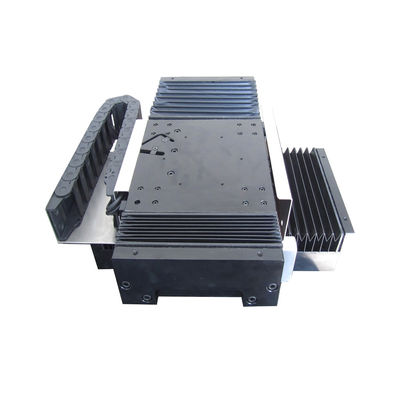

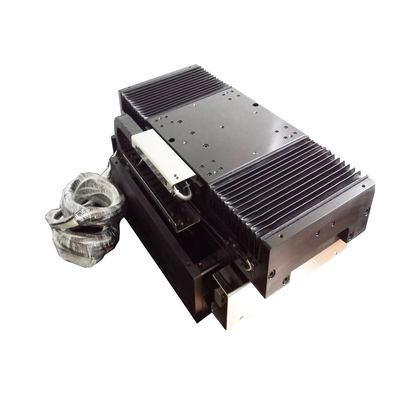

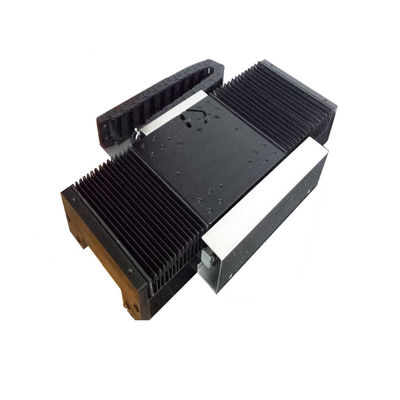

Hochgeschwindigkeits- und hochempfindliche einsachsige lineare Motormodule für die Bildverarbeitung
| Herkunftsort | Porzellan, Suzhou |
|---|---|
| Markenname | SUPT MOTION |
| Zertifizierung | CE, ISO9001 |
| Modellnummer | MLCA-Serie |
| Min Bestellmenge | 1 Stück |
| Preis | $225 |
| Verpackung Informationen | Maßgeschneiderte Verpackungen usw. |
| Lieferzeit | 1-5 Stück, 5 Tage. > 20 Stück, zu verhandeln |
| Zahlungsbedingungen | T/T |
| Versorgungsmaterial-Fähigkeit | Unterhandelt werden |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
WhatsAPP:0086 18588475571
wechat: 0086 18588475571
Skypen: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Gewährleistung | 3 Monate-1 Jahr | Modularität | Moduläres Design |
|---|---|---|---|
| Typ | Moduläres Motorsystem | Markenname | SUPT-MOTION |
| Modellnummer | Die in Absatz 1 Buchstabe a genannten Angaben sind zu beachten. | Höchstkraft ((N) | 120 |
| Spitzenstrom ((Ampere) | 4.2 | Linienmotor (s) | 0.3 |
| Dauerstrom ((Ampere) | 1.4 | Gewichtsrotor | 0.42KG |
| Kontinuierliche Kraft (N) | 40 | Geschwindigkeit | Hochgeschwindigkeit |
| Hervorheben | Einzelachsen-Linearmotormodule,Hochempfindliche lineare Motormodule,Lineare Motormodule für die Bildverarbeitung |
||
Produkt-Beschreibung
Produktbeschreibung:
Die Einführung eines SUPT-Linearmotors, ausgestattet mit einem hochpräzisen optischen Encoder, einem magnetischen Encoder und einer hochpräzisen Leitung, bietet den Kunden ideale Lösungen für lineare Module.Hochgeschwindigkeit, Schnelligkeit des Betriebs, reibungslose Bewegung, gute Stabilität, hohe Präzision, lange Lebensdauer, wartungsfrei.+3um Höchstgeschwindigkeit: 2 m/s, Höchstbeschleunigung: 2 g Konfiguration des geeigneten Encoder und Führungswegen, Positionsgenauigkeit von bis zu 0,1-5 μm.
mit hoher dynamischer Reaktion, hoher Genauigkeit, hoher Wiederholgenauigkeit, null mechanischen Übertragungsfehlern und thermisch stabiler Struktur,Das einsachsige lineare Motormodul ist zur Kernantriebstechnologie des Bildverarbeitungssystems geworden, die Sub-Micron-Positionierung und Hochgeschwindigkeits-synchrone Detektion realisieren kann.
Ein-Achsen-Linearmotormodul kann für das Scannen und Positionieren der Kamera verwendet werden, um die Kamera so genau zu bewegen, dass sie das zu prüfende Objekt scannt oder fotografiert.Auf diese Weise wird die Effizienz der Inspektionen verbessert..
In automatisierten Produktionslinien werden einsachsige lineare Motormodule verwendet, um zu überprüfende Werkstücke zu transportieren, was eine präzise Positionierung ermöglicht und eine genaue Aufnahme und Inspektion gewährleistet.
In optischen Inspektionssystemen wird es verwendet, um optische Linsen oder Lasersensoren für eine präzise Einstellung zu betreiben, so dass das Inspektionssystem das Zielgebiet mit hoher Genauigkeit messen kann.
In Robotersystemen werden lineare Module in Verbindung mit Visionen verwendet, um automatische Abbiegungskorrektur durchzuführen, Manipulatoren zu führen, um Objekte genau zu erfassen, und die Automatisierung zu verbessern.
Merkmale:
Das Linearmotormodul ist mit einem hochpräzisen optischen Encoder, einem magnetischen Encoder und einem hochpräzisen Leitungssystem ausgestattet.
Hohe Geschwindigkeit, hohe Beschleunigung, reibungslose Bewegung, gute Stabilität und hohe Präzision.
Konfiguration eines geeigneten Encoder und Führungsweges, Positionsgenauigkeit bis 0,1-5um.
Positionsgenauigkeit: ±2 mm, Wiederholbarkeit: ±0,5 mm, Geradheit: ±3 mm.
Die Plattformstruktur kann nach den unterschiedlichen technischen Anforderungen der Kunden verarbeitet und angepasst werden.
Produktparameter:
| Module | Ich... | LC | 80 | - 100 | Eine | 1 | 30 | ||||
| LC: Die Platte hat einen eisernen Motor | Höchstantrieb | Schlag: mm | A: Raster | 01:0.1m | Motorleitungslänge | ||||||
| LU: Motor ohne Kern des Typs U | B: Maicgid | 05:0.5 um | 30: 3m | ||||||||
| 10: Lumen | |||||||||||
| Module | Ich... | LC | 80 | - 100 | Eine | 1 | 30 | ||||
| LC: Die Platte hat einen eisernen Motor | Höchstantrieb | Schlag: mm | A: Raster | 01:0.1m | Motorleitungslänge | ||||||
| LU: Motor ohne Kern des Typs U | B: Maicgid | 05:0.5 um | 30: 3m | ||||||||
| 10: Lumen | |||||||||||
| Leistungsparameter des linearen Motors | |||||||
| Eine Serie - MLCA (Dynamic) MLFA (Stator) | |||||||
| Modell/Par | Die in Absatz 1 Buchstabe a genannten Anforderungen gelten nicht für die in Absatz 1 Buchstabe a genannten Erzeugnisse. | Die in Absatz 1 Buchstabe a genannten Angaben sind zu beachten. | Die in Absatz 1 genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen. | ||||
| Höchstkraft ((Fp) | N | 60 | 120 | 240 | |||
| Spitzenstrom (lp) | Ampere | 4.8 | 4.2 | 4.2 | |||
| Kontinuierliche Kraft ((Fc) | N | 20 | 40 | 80 | |||
| Dauerstrom | Ampere | 1.6 | 1.4 | 1.4 | |||
| Aktorenkonstanten (DC-Motorumwandlung/3p) (Ka) | N/W | 5.65 | 7.9 | 11.2 | |||
| Konstante Schubkraft ((L-L) ((Kf)) | N/Ampere | 15.3 | 30.4 | 60.3 | |||
| Rückwärts EMF-Konstante ((L-L) ((Kb) | V/m/s | 8.8 | 17.6 | 34.8 | |||
| Elektrische Konstante (Te) | m | 0.3 | 0.3 | 0.3 | |||
| Widerstand (L-L) (R) | @25°CΩ | 4.8 | 9.4 | 19.2 | |||
| Induktivität (L-L) | - Nein. | 1.51 | 3 | 6 | |||
| Wärmeübertragungskoeffizient ((Rth) | °C/W | *3.9 | *1.9 | **1.3 | |||
| Höchsttemperatur der Spule ((Tmax) | °C | 120 | 120 | 120 | |||
| Magnetpol-Spitz ((2T) | mm | 30 | 30 | 30 | |||
| Gewicht der Bewegungsanlage | Weigerung | 0.24 | 0.42 | 0.82 | |||
Anwendung des Produkts:
Die wichtigsten Anwendungsbereiche von Einsachsen-Linearmotoren:
1. Anlagen zur Herstellung von Halbleitern, einschließlich Waferherstellung und Chipverpackungsanlagen.
2Flat Panel Display (FPD) Industrie, Präzisionsprüfungsausrüstung/Fertigung von Festplatten/Fertigung von Steckverbindern/Fertigung von Druckplatten usw.
3- Biowissenschaften, medizinische Ausrüstung, Maschinensichtungsanlagen und verschiedene Ausrüstungsvorfälle.
4Elektronische Komponenten SMT-Platzierung, PCB-Testgeräte, Laserschnitt, Lötung und Prüfung.
5.Logistikgeräte.
