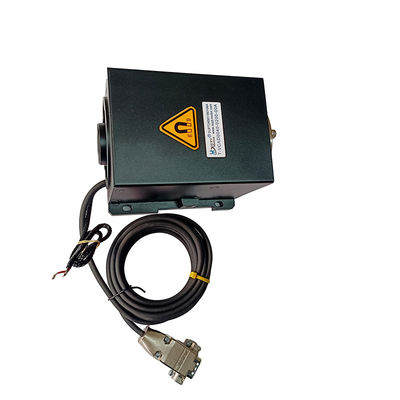

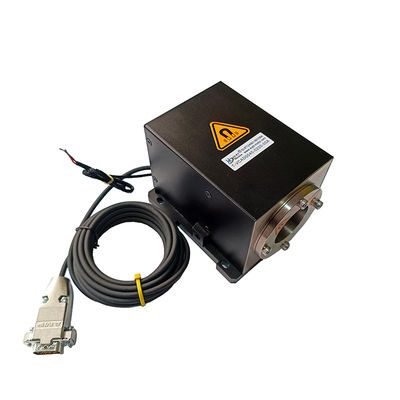

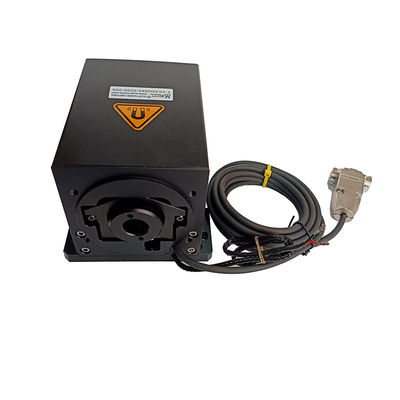

High-Precision Micro Voice Coil Motor Modul für die hochdynamische Linsenregelung
| Herkunftsort | Porzellan, Suzhou |
|---|---|
| Markenname | SUPT MOTION |
| Zertifizierung | CE, ISO9001，CCC |
| Modellnummer | VCAR-Reihe |
| Min Bestellmenge | 1 Stück |
| Preis | $200 |
| Verpackung Informationen | Karton, der etc. verpackt. |
| Lieferzeit | 1-5 Stück, 5 Tage. > 20 Stück, zu verhandeln |
| Zahlungsbedingungen | T/T |
| Versorgungsmaterial-Fähigkeit | Unterhandelt werden |
Produktdetails
| Garantie | 3 Monate-1 Jahr | Konstruktion | Permanentmagnet |
|---|---|---|---|
| Typ | Mikromotor | Schutzfunktion | Völlig eingeschlossen |
| Modellnummer | VCAR0105-0164-00A | Kommutierung | Bürste |
| Höchstkraft ((N) | 105 | Maximale Reise (Millimeter) | 16.4 |
| Gewichtsrotor (g) | 150 | Statordiagramm (mm) | 60,4 |
| Kontinuierliche Kraft (N) | 35.4 | ||
| Hervorheben | Individuelles Mikro-Sprach-Spule-Motormodul,Präzisions-Mikro-Sprach-Spule-Motormodul |
||
Produkt-Beschreibung
Produktbeschreibung:
Dank ihrer hohen Präzision, schnellen Reaktionszeit, hohen Stabilität und geringen Leistungsaufnahme ermöglichen Schwingspulen-Motor-Module modernen Objektivsystemen eine präzise und flexible Steuerung von Autofokus, Zoom und Blende.
Schwingspulen-Motor-Module werden häufig in Autofokus-, Blendensteuerungs-, Zoom-Systemen und anderen dynamischen Objektivjustageprozessen eingesetzt, insbesondere in Anwendungen, die schnelle, effiziente und präzise Anpassungen erfordern.
Beim Autofokus passen Schwingspulen-Motor-Module die Brennweite des Objektivs an, um sicherzustellen, dass das vom Bildsensor aufgenommene Bild konstant scharf bleibt. Dieser Prozess findet typischerweise während der Live-Videoaufnahme oder Fotografie statt und ermöglicht es dem Objektiv, schnell auf sich ständig ändernde Fokusanforderungen zu reagieren.
Schwingspulen-Motor-Module können die Position des Objektivs präzise steuern und erreichen extrem feine Fokusanpassungen und extrem schnelle Reaktionszeiten, wodurch sie sich an verschiedene Autofokusänderungen anpassen können.
Merkmale:
Schwingspulen-Motor-Module werden für geschlossene Servosysteme mit kurzer Verfahrstrecke, leichten Aktuatoren und schneller Reaktionszeit (Millisekunden, Beschleunigung bis zu 20 G) eingesetzt.
Einfache und zuverlässige Steuerung, kein Kommutator, wartungsfrei, lange Lebensdauer.
Präzise Steuerung von Position, Geschwindigkeit, Beschleunigung und Kraft.
Mit geeignetem Encoder und Führungsschiene kann die Positionsgenauigkeit 0,1-5 µm erreichen. Je nach Bewegungs- und Kraftanforderungen können geeignete Antriebe und Steuerungen konfiguriert werden.
Produktparameter:
| Produktmodell | Spitzenkraft (N) |
Dauerkraft bei 25℃(N) |
Gesamthub (mm) |
Max. Spannung (V) |
Gegen-EMK-Konstante (V/m/s) |
Gewicht der Spule (g) |
Stator-Durchmesser (mm) | Die Länge (mm) |
| VCAR0001-0064-00A | 0,88 | 0,28 | 6,4 | 6,9 | 0,29 | 3 | 9,5 | 17,7 |
| VCAR0001-0010-00A | 0,73 | 0,42 | 1 | 4,8 | 0,6 | 2,7 | 24 | 11,2 |
| VCAR00025-0127-00A | 2,55 | 0,81 | 12,7 | 11,6 | 0,77 | .6,6 | 12,7 | 24 |
| VCAR0006-0039-00A | 6,2 | 1,9 | 3,9 | 6,6 | 1,12 | 7,9 | 20 | 17,2 |
| VCAR0006-0050-00A | 6,2 | 2,6 | 5 | 15,7 | 3,57 | 8,2 | 25 | 18,2 |
| VCAR0007-0040-00A | 7,2 | 2,4 | 4 | 7,5 | 1,88 | 7 | 14,2 | 23 |
| VCAR0007-0064-00A | 7,8 | 2,5 | 6,4 | 9,9 | 1,5 | 7,2 | 19,1 | 23,8 |
| VCAR0007-0127-00A | 7,1 | 2,3 | 12,7 | 12,8 | 1,6 | 11,4 | 19,1 | 27 |
| VCAR0011-0050-00A | 11,4 | 2,1 | 5 | 11,8 | 3 | 11,2 | 24 | 17,2 |
| VCAR0011-0100-00A | 10,5 | 2,9 | 10 | 43,8 | 3,5 | 20 | 31 | 26,8 |
| VCAR0013-0030-00A | 13 | 3,5 | 3 | 16 | 3,5 | 12 | 25 | 21 |
| VCAR0013-0072-00A | 13 | 4,2 | 7,2 | 26,6 | 5,72 | 16,2 | 26,2 | 24,7 |
| VCAR0014-0250-00A | 14 | 4,5 | 25 | 26,5 | 3,9 | 35 | 25,4 | 44,2 |
| VCAR0015-0062-00A | 15 | 6,5 | 6,2 | 26,2 | 9,75 | 14,8 | 33 | 25,6 |
| VCAR0022-0098-00A | 22 | 6,6 | 9,8 | 24,7 | 5,8 | 20 | 34,1 | 35 |
| VCAR0022-0448-00A | 22 | 11,4 | 44,8 | 14,3 | 4 | 52 | 48 | 75,7 |
| VCAR0025-0630-00A | 25,3 | 8 | 63 | 50,6 | 5 | 68 | 31,8 | 83,1 |
| VCAR0030-0150-00A | 29,4 | 4,73 | 15 | 40,5 | 7,4 | 27 | 30 | 31 |
| VCAR0032-0050-00A | 32 | 8,9 | 5 | 29,3 | 7,1 | 48 | 40 | 41,7 |
| VCAR0033-0099-00A | 33 | 8 | 9,9 | 24,3 | 5,87 | 23,5 | 36 | 26,7 |
| VCAR0033-0224-00A | 33 | 13,5 | 22,4 | 26,7 | 6,8 | 69 | 58 | 72 |
| VCAR0035-0090-00A | 35 | 11 | 9 | 26,4 | 9 | 33 | 25,4 | 44,3 |
| VCAR0035-0105-00A | 35 | 15,6 | 10,5 | 11,9 | 5 | 91 | 50 | 67 |
| VCAR0044-0040-00A | 44 | 16,3 | 4 | 18,3 | 8,9 | 46,5 | 53 | 21,2 |
| VCAR0044-0059-00A | 44,1 | 17,7 | 5,9 | 14,3 | 8 | 43 | 46 | 22 |
| VCAR0044-0075-00A | 44 | 13,7 | 7,5 | 16,8 | 7,6 | 38,6 | 31,1 | 35,9 |
| VCAR0044-0249-00A | 44 | 11,7 | 24,9 | 44,9 | 8,88 | 65,9 | 38,1 | 51,3 |
| VCAR0070-0149-00A | 70 | 27,3 | 14,9 | 26,9 | 17,7 | 79 | 43 | 53,7 |
| VCAR0075-0200-00A | 75 | 30 | 20 | 26,2 | 15,2 | 65 | 70 | 38,7 |
| VCAR0080-0129-00A | 80 | 35 | 12,9 | 27,7 | 18 | 149 | 49 | 53,8 |
| VCAR0087-0062-00A | 87 | 21,67 | 6,2 | 34,5 | 12,7 | 45,2 | 43,1 | 34,9 |
| VCAR0087-0563-00A | 87 | 17,5 | 56,3 | 63,4 | 8,1 | 177 | 72 | 110 |
| VCAR0105-0164-00A | 105 | 35,4 | 16,1 | 20,1 | 11,5 | 150 | 60,4 | 40,4 |
| VCAR0110-0380-00A | 110 | 37,4 | 38 | 23,2 | 9 | 150 | 60,4 | 60,4 |
| VCAR0113-0089-00A | 113 | 35 | 8,9 | 31 | 17,5 | 125 | 73 | 27,5 |
| VCAR0115-0065-00A | 115 | 30,1 | 6,5 | 35 | 17,3 | 52 | 40 | 58 |
| VCAR0130-0310-00A | 130 | 40 | 31 | 30,4 | 20,5 | 280 | 75,6 | 56,5 |
| VCAR0140-0150-00A | 140 | 42,2 | 15 | 33,4 | 26,6 | 80 | 53 | 53,7 |
| VCAR0210-0254-00A | 210 | 66,2 | 25,4 | 56,6 | 28 | 230 | 43,7 | 111,8 |
| VCAR0262-0112-00A | 262 | 111 | 11,2 | 35,1 | 41 | 285 | 71 | 64 |
| VCAR0262-0249-00A | 262 | 112 | 24,9 | 28,2 | 26 | 785 | 66 | 109,1 |
| VCAR0294-0498-00A | 294 | 56,8 | 49,8 | 114 | 24,5 | 685 | 93 | 136,9 |
| VCAR0436-0187-00A | 436 | 147,6 | 18,7 | 40,7 | 40,7 | 648 | 80,4 | 91 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 31,6 | 37,2 | 775 | 78,4 | 110 |
| VCAR0436-0373-00A | 436 | 142,6 | 37,3 | 38 | 29,8 | 1050 | 76 | 163 |
| VCAR0980-0249-00A | 980 | 605 | 24,9 | 41,5 | 104 | 1426 | 126 | 134,5 |
| VCAR1351-0310-00A | 1351 | 376,8 | 31 | 73,5 | 68 | 1071 | 110 | 143,7 |
Anwendungen:
Die zylindrischen Schwingspulen-Motor-Module der VCAR-Serie machen fast 80 % des Marktes aus, sie erzeugen hohe Kräfte mit hohen Beschleunigungen. Mit Spitzenkräften von 0,7 N bis 3000 N. Typischerweise sind ihre Hublängen kleiner als 50 mm. Anwendungen für die Aktuatoren der VCAR-Reihe umfassen Ventilaktuatoren, Z-Achsen-Pick-and-Place, kleine Präzisions-Verdränger-Dosierpumpen sowie Vibratoren und aktive Schwingungsdämpfungssysteme.
Die Hauptanwendungen für Schwingspulen-Motor-Module sind:
1. Halbleiterindustrie: Schneiden, Bohren, Transportsysteme, Schweißen, Robotik.
2. Feldventilbetrieb: Typ-Dosierventile, Druckprüfsysteme, pneumatische Ventile für chemische und pharmazeutische Anwendungen.
Einspritzsysteme.
3. Mikrobearbeitungsindustrie: Mikrobearbeitung, Präzisionsstanzen.
4. Vibrationssysteme: Vibrationstische, Vibrationsplattformen.
5. Medizinischer Bereich: Mikroinjektionssysteme, Atemgeräte, Prüfgeräte.
6. Luftfahrttechnik: Flugsteuerungssysteme, Piloten-Feedback-Systeme.
7. Kommerzieller Bereich: Computergesteuerte Kühlpumpen, Autofokus-Systeme für Mikrokameras.
8. Automatisierungsindustrie: Laserausrüstung, Prüfgeräte, Textilmaschinen.
