Leichtes Gewicht Vcm-Sprachspulen-Motormodul hohe Reaktionsgeschwindigkeit Hochgeschwindigkeits-Linearbewegungsplattformen
| Herkunftsort | Suzhou-Porzellan |
|---|---|
| Markenname | SUPT MOTION |
| Zertifizierung | ISO9001-2000 |
| Modellnummer | VCAR-Reihe |
| Min Bestellmenge | 1 Stück |
| Preis | $220-$350 |
| Verpackung Informationen | Karton Verpackenect. |
| Lieferzeit | 1-5 probiert über Versand der Produkte 5-7 Tages, 3-5 Tage, Massen verhandelt zu werden |
| Zahlungsbedingungen | T/T |
| Versorgungsmaterial-Fähigkeit | Verhandlungsfähig |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
WhatsAPP:0086 18588475571
wechat: 0086 18588475571
Skypen: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Gewicht | Licht | Anzahl | 9998 |
|---|---|---|---|
| Umdrehungsfrequenz | 8800rpmrpm | Macht | 36 W |
| Spannung | 24 V | Bearbeitungsnummer | YET-YQDJ13 |
| Hervorheben | VCM-Sprachspulen-Motormodul,Leichtgewichts-VCM-Sprachspulen-Bühne,36 Watt Hochgeschwindigkeits-Sprachspulen-Bühne |
||
Produkt-Beschreibung
Leichtgewicht VCM Stimmspule Motor Modul hohe Reaktion Hochgeschwindigkeitsbeschleunigung
Beschreibung des Produkts:
Das Voice Coil Motor Modul ist ein Gerät, das den Voice Coil Motor (VCM) und verwandte Steuerungssysteme integriert.mit einer Breite von mehr als 20 mm,Das Sprachspulenmotormodul kombiniert die Eigenschaften und Steuerungstechnologie von Sprachspulenmotoren,Bereitstellung von Lösungen für lineare Bewegung für verschiedene Anwendungen.
Der Stimmspule-Motor ist die Kernkomponente des Moduls, bestehend aus einer Spule und einem Magnetfeld.das erzeugte Magnetfeld interagiert mit dem Magnetfeld, die Kraft erzeugt, um die Bewegung der Spule voranzutreiben.
Um eine lineare Bewegung zu erreichen, wird der Stimmspule-Motor in der Regel auf der Führungsschiene installiert oder an den Schieberegler angeschlossen, so dass sich der Motor reibungslos in einer geraden Linie bewegen kann.
Stimmspule-Motormodule werden in vielen Bereichen eingesetzt, darunter optische Geräte, medizinische Instrumente, automatisierte Produktionslinien, Präzisionsbearbeitung, Laserschneiden, Kameraobjektiv-Autofokus,und so weiter.Sie werden wegen ihrer hohen Geschwindigkeit, hoher Präzision und glatten Bewegungsmerkmale bevorzugt und bieten eine präzise lineare Bewegungssteuerung für verschiedene Anwendungen.
Technische Parameter:
| Produktmodell | Spitzenkraft (N) |
Ständige Kraft bei 25°C (N) |
Gesamtschlag (mm) |
Höchstspannung (V) |
Rückwärts-EMF-Konstante (V/m/s) |
Gewicht der Spule (g) |
Statordurchmesser (mm) | Die Länge (mm) |
| VCAR0001-0064-00A | 0.88 | 0.28 | 6.4 | 6.9 | 0.29 | 3 | 9.5 | 17.7 |
| VCAR0001-0010-00A | 0.73 | 0.42 | 1 | 4.8 | 0.6 | 2.7 | 24 | 11.2 |
| VCAR00025-0127-00A | 2.55 | 0.81 | 12.7 | 11.6 | 0.77 | .6.6 | 12.7 | 24 |
| VCAR0006-0039-00A | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 15.7 | 3.57 | 8.2 | 25 | 18.2 |
| VCAR0007-0040-00A | 7.2 | 2.4 | 4 | 7.5 | 1.88 | 7 | 14.2 | 23 |
| Die in Absatz 1 genannten Vorschriften gelten für die in Absatz 1 genannten Fahrzeuge. | 7.8 | 2.5 | 6.4 | 9.9 | 1.5 | 7.2 | 19.1 | 23.8 |
| Die in Absatz 1 Buchstabe a genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge. | 7.1 | 2.3 | 12.7 | 12.8 | 1.6 | 11.4 | 19.1 | 27 |
| VCAR0011-0050-00A | 11.4 | 2.1 | 5 | 11.8 | 3 | 11.2 | 24 | 17.2 |
| VCAR0011-0100-00A | 10.5 | 2.9 | 10 | 43.8 | 3.5 | 20 | 31 | 26.8 |
| VCAR0013-0030-00A | 13 | 3.5 | 3 | 16 | 3.5 | 12 | 25 | 21 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | 24.7 |
| VCAR0014-0250-00A | 14 | 4.5 | 25 | 26.5 | 3.9 | 35 | 25.4 | 44.2 |
| VCAR0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | 25.6 |
| VCAR0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | 35 |
| VCAR0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | 75.7 |
| VCAR0025-0630-00A | 25.3 | 8 | 63 | 50.6 | 5 | 68 | 31.8 | 83.1 |
| Die in Absatz 1 genannten Vorschriften gelten für die in Absatz 1 genannten Fahrzeuge. | 29.4 | 4.73 | 15 | 40.5 | 7.4 | 27 | 30 | 31 |
| VCAR0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | 41.7 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | 26.7 |
| VCAR0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | 72 |
| VCAR0035-0090-00A | 35 | 11 | 9 | 26.4 | 9 | 33 | 25.4 | 44.3 |
| VCAR0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | 67 |
| VCAR0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | 21.2 |
| VCAR0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | 22 |
| VCAR0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | 35.9 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | 51.3 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | 53.7 |
| VCAR0075-0200-00A | 75 | 30 | 20 | 26.2 | 15.2 | 65 | 70 | 38.7 |
| VCAR0080-0129-00A | 80 | 35 | 12.9 | 27.7 | 18 | 149 | 49 | 53.8 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | 34.9 |
| VCAR0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | 110 |
| VCAR0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | 40.4 |
| Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die Berechnung der Leistungsfähigkeit. | 110 | 37.4 | 38 | 23.2 | 9 | 150 | 60.4 | 60.4 |
| Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten. | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | 27.5 |
| Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten. | 115 | 30.1 | 6.5 | 35 | 17.3 | 52 | 40 | 58 |
| Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die Berechnung der Leistungsfähigkeit. | 130 | 40 | 31 | 30.4 | 20.5 | 280 | 75.6 | 56.5 |
| VCAR0140-0150-00A | 140 | 42.2 | 15 | 33.4 | 26.6 | 80 | 53 | 53.7 |
| VCAR0210-0254-00A | 210 | 66.2 | 25.4 | 56.6 | 28 | 230 | 43.7 | 111.8 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | 64 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | 109.1 |
| VCAR0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | 136.9 |
| VCAR0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | 91 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | 110 |
| VCAR0436-0373-00A | 436 | 142.6 | 37.3 | 38 | 29.8 | 1050 | 76 | 163 |
| VCAR0980-0249-00A | 980 | 605 | 24.9 | 41.5 | 104 | 1426 | 126 | 134.5 |
| Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die Berechnung der Leistungsfähigkeit. | 1351 | 376.8 | 31 | 73.5 | 68 | 1071 | 110 | 143.7 |
| Produktparameter | |||||||||||
| Parameter Leistung | Einheiten | VCAR0006- 0050-00A |
VCAR0013- 0072-00A |
VCAR0022- 0098-00A |
VCAR0033- 0099-00A |
VCAR0044- 0249-00A |
VCAR0070- 0149-00A |
VCAR0087- 0062-00A |
VCAR0140- 050-00A |
VCAR0262- 0112-00A |
VCAR0262- 0249-00A |
| Höchstantrieb | N | 6.2 | 13 | 22 | 33 | 44 | 70 | 87 | 140 | 262 | 262 |
| Nachhaltig Schubkraft |
N | 2.6 | 4.2 | 6.6 | 8 | 12 | 27 | 22 | 42 | 111 | 112 |
| Wirksamer Schlag | mm | 5 | 7.2 | 9.8 | 9.9 | 25 | 15 | 6.2 | 15 | 11 | 25 |
| Spitzenstrom | Eine | 1.7 | 2.3 | 3.8 | 4.5 | 5 | 4 | 6.9 | 5.3 | 6.4 | 10 |
| Spitzenspannung | v | 16 | 27 | 25 | 24 | 45 | 27 | 35 | 33 | 35 | 28 |
| Schubkonstante | N/A | 3.6 | 5.7 | 5.8 | 5.9 | 8.9 | 18 | 13 | 27 | 41 | 26 |
| Auflösung des Encoders | Ich weiß nicht. | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.10.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/05/1 |
| Wiederholungsgenauigkeit | Ich weiß nicht. | 1.5.10 | 1.5.10 | 1.5.10 | 1.5.10 | 1.5.10 | 1.5.10 | 1.5.10 | 1.5.10 | 1.5.10 | 1.5.10 |
| Gerade | Ich weiß nicht. | K3/25 mm | K3/25 mm | K3/25 mm | K3/25 mm | K3/25 mm | K3/25 mm | K3/25 mm | K3/25 mm | K3/25 mm | K3/25 mm |
| Flachheit | Ich weiß nicht. | K3/25 mm | K3/25 mm | K3/25 mm | K3/25 mm | K3/25 mm | (K3/25 mm) | K3/25 mm | K3/25 mm | K3/25 mm | K3/25 mm |

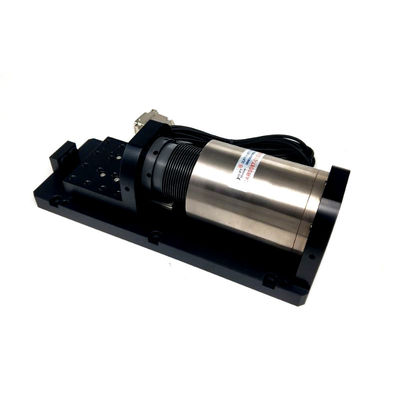

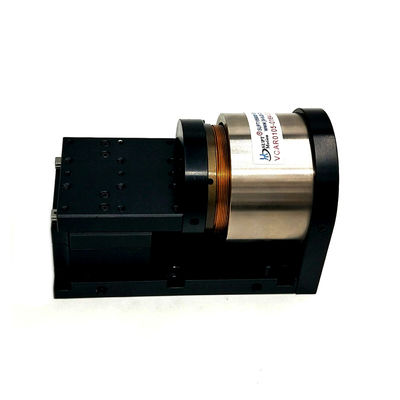

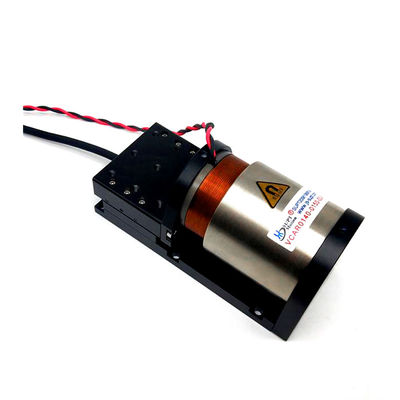

Stimmspielmotor mit Einwellenmodul
Für geschlossene Servoanwendungen mit kurzem Schlag, leichtem Bewegungsgewicht, schneller Reaktionsgeschwindigkeit (Millisekundenstufe, Beschleunigung bis 20G).gute StabilitätEinfache und zuverlässige Steuerung, keine Rückwärtsbewegung, wartungsfrei, lange Lebensdauer, kann präzise Position, Geschwindigkeit, Beschleunigung und Schub steuern.Ausgerüstet mit geeigneten Encoder- und FührungsschienenDie Positionsgenauigkeit beträgt 0,1 bis 5 mm. Je nach unterschiedlicher Bewegung, Schubregelung der Konfiguration geeigneter Treiber und Steuerungen.Die Plattformstruktur kann bearbeitet und angepasst werden.Gemäß unterschiedlicher Anwendungen geeigneter linearer Führungsmechanismus, verschiedene Arten von hochpräzisen linearen Führungsschienen usw.
Unterstützung und Dienstleistungen:
Technische Unterstützung und Wartung von Hohlkernmotoren
Hollow Core Motor bietet umfassende technische Unterstützung und Service, um sicherzustellen, dass Sie das Beste aus Ihrem Produkt herausholen.Unser Expertenteam steht Ihnen zur Verfügung, um Fragen zu beantworten und Ihnen bei der Einrichtung des Produkts zu helfen., Fehlerbehebung und Wartung.
Wir stellen kostenlose Software-Updates zur Verfügung, um sicherzustellen, dass Ihr Produkt auf dem neuesten Stand ist und mit maximaler Leistung läuft.Wir bieten auch erweiterte Garantieleistungen an, um sicherzustellen, dass Ihr Produkt bei unerwarteter Störung abgedeckt ist..
Wenn Sie Fragen haben oder Hilfe mit Ihrem Hollow Core Motor Produkt benötigen, zögern Sie bitte nicht, uns zu kontaktieren.
Häufig gestellte Fragen
1.Reisen: tatsächliche Reisen, die zur Berechnung der Gesamtreisen verwendet werdenvonKraftwert.
2Bewegungsrichtung: Horizontale oder vertikale Anlage 90 Grad.
3.Lastkraft:cunmittelbar in umgekehrter Richtung vonKraftauf derMotor, wie zum Beispiel Federn usw.
4.Lastgewicht: Gesamtqualitätsbezogener Teil der Bewegung einschließlich des Qualitätsschiebers
5.Bewegungsart: 1.Bewegung von Punkt zu Punkt;2.die Gegenseitigkeit der Regel (z. B. Scannen).
6Geschwindigkeitskurve: 1.eine trapezförmige Geschwindigkeitskurve;2.Dreieckgeschwindigkeitskurve- 3.Sinusgeschwindigkeitskurve.
