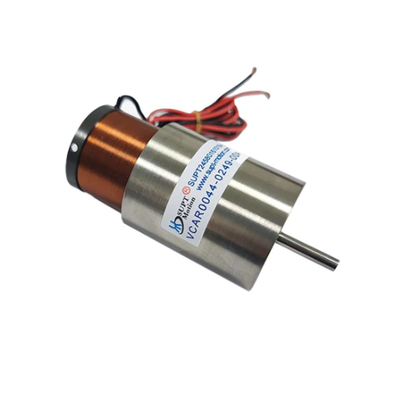

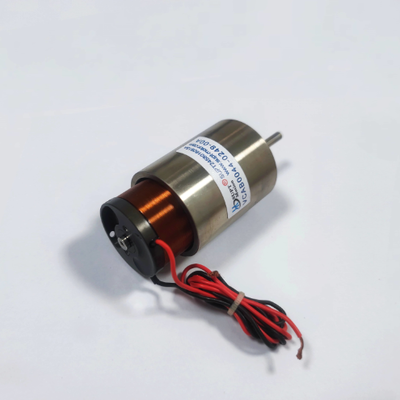

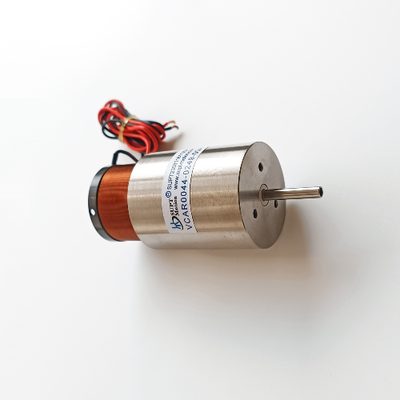

Leichter Linearmotor mit Schwingspule, hohe Beschleunigung, großer Geschwindigkeitsbereich VCAH 44N

Produktübersicht

Die leichte Linearmotoren-Serie VCAH mit Schwingspulen liefert hohe Beschleunigung und einen großen Geschwindigkeitsbereich in einem extrem kompakten Design. Mit einer beweglichen Spulenbaugruppe, die nur 65,9 Gramm wiegt, minimiert dieser Linearmotor mit Schwingspule die Trägheitslast und unterstützt schnelle Start-Stopp-Bewegungen mit Beschleunigungen bis zu 25 G. Für Anwendungen wie medizinische Geräte, tragbare Diagnosewerkzeuge und Mikroautomationsmodule, bei denen jedes Gramm bewegter Masse die dynamische Leistung beeinflusst, ist dieser Motor eine ideale Komponente.
Mit einem Hochleistungsmagnetkreis aus Seltenerdmagneten und präzisionsgewickelten Kupferwicklungen erzielt dieser Linearmotor mit Schwingspule ein hohes Schub-Gewichts-Verhältnis. Sein Direktantrieb eliminiert die Notwendigkeit von Zahnrädern und Getriebemechanismen, bietet spielfreie Bewegung und eine sanfte Geschwindigkeitsregelung von präzisen Bewegungen bei niedriger Geschwindigkeit bis zu schnellen seitlichen Bewegungen. Die geringe bewegte Masse reduziert auch die Einschwingzeit, was schnellere Zyklusraten und eine höhere Anlageneffizienz bei Oberflächenmontage- und Autofokus-Anwendungen ermöglicht.
Trotz seiner kompakten Größe erfüllt das Modell VCAB0044-0249-00A die Zuverlässigkeitsstandards der SUPT MOTION Produktserie. Jede Einheit wird in einer Reinraumumgebung montiert, durchläuft mechanische und elektrische Leistungstests und wird mit einem individuellen Qualitätszertifikat geliefert. Die ISO 9001-Zertifizierung sowie die Einhaltung der CE- und RoHS-Standards stellen sicher, dass dieser Motor die internationalen Anforderungen von Herstellern medizinischer und industrieller Geräte erfüllt.

Spezifikationen

Technische Parameter

Allgemeine Informationen

Anwendung

Der leichte Linearmotor der VCAH-Serie mit Schwingspule ist für kompakte Präzisionssysteme konzipiert, die hohe Beschleunigung und vielseitige Geschwindigkeitsregelung erfordern:

• Positionierung von medizinischen Geräten und Mikroinjektionssystemen
• Autofokus von optischen Linsen für Kameras und Mikroskope
• Miniatur-Pick-and-Place-Mechanismen
• Tragbare Inspektions- und Messgeräte
• Wafer-Ausrichtungs- und Chip-Verpackungswerkzeuge
• Vibrationsunterdrückung und aktive Dämpfungssysteme

Die Kombination aus geringem Gewicht, hoher Beschleunigung und großem Geschwindigkeitsbereich macht die VCAH-Serie besonders wertvoll in batteriebetriebenen und handgeführten Geräten, bei denen Energieeffizienz und dynamische Reaktion miteinander vereinbar sein müssen.

FAQ

F1: Wie leicht ist die bewegliche Spulenbaugruppe der VCAH-Serie?

A1: Die bewegliche Spulenbaugruppe wiegt nur 65,9 Gramm, was die Trägheitslast erheblich reduziert und eine schnellere Beschleunigung und Verzögerung ermöglicht. Dieses leichte Design ist ein Schlüsselfaktor für die Erzielung einer Spitzenbeschleunigung von 25 G mit einer kompakten 44,9-V-Steuerung.

F2: Kann dieser Motor sowohl hohe Beschleunigung als auch präzise Langsamlaufbewegungen erreichen?

A2: Ja. Die VCAH-Serie deckt einen großen Geschwindigkeitsbereich von nahezu Null bis 1,2 Metern pro Sekunde ab. Das Direktantriebsdesign ohne Zahnung sorgt für eine gleichmäßige Drehmomentabgabe bei niedrigen Geschwindigkeiten für präzise Positionierung und liefert gleichzeitig hohe Beschleunigung für schnelle Bewegungen.

F3: Ist der Motor für Anwendungen in medizinischen Geräten geeignet?

A3: Die VCAH-Serie wurde mit Blick auf medizinische und Laborgeräte entwickelt und zeichnet sich durch geräuscharmen Betrieb, stabile Leistung und die Einhaltung der CE- und RoHS-Anforderungen aus. Bitte kontaktieren Sie uns für spezifische medizinische Zertifizierungsanforderungen.

F4: Welche Optionen gibt es für die Anpassung?

A4: Wir bieten kundenspezifische Hublängen, Kraftwerte, Spannungsoptionen, Kabellängen und Steckertypen an. Kundenspezifische Bestellungen werden in der Regel innerhalb von 15 bis 25 Tagen versandt, und unser Ingenieurteam wird mit Ihnen zusammenarbeiten, um den Motor für Ihre spezifische Anwendung zu optimieren.

F5: Was ist die erwartete Lebensdauer der VCAH-Serie?

A5: Das berührungslose Schwingspulendesign eliminiert mechanischen Verschleiß im Kraftübertragungsweg und bietet eine Lebensdauer von Millionen von Zyklen unter Nennbedingungen. Die einzige empfohlene Wartung ist die regelmäßige Inspektion von Kabeln und Steckern.
