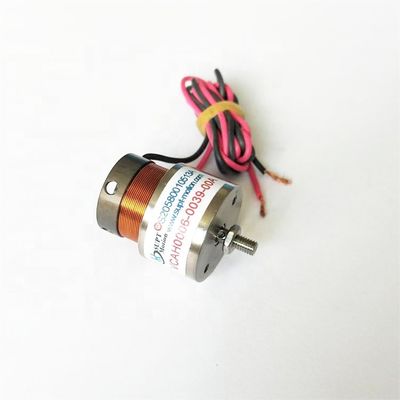

High-Precision Custom High Frequency Voice Coil Motor mit Lager für den Ventilbetrieb
| Herkunftsort | Jiangsu, China |
|---|---|
| Markenname | SUPT Motion |
| Zertifizierung | CCC, ce, RoHS, ISO9001 |
| Modellnummer | VCAR0006-0039-00A |
| Min Bestellmenge | ≥1 |
| Preis | $112.00/pieces 1-29 pieces |
| Verpackung Informationen | Kartonverpackung |
| Lieferzeit | 1-5 probiert über Versand der Produkte 5-7 Tages, 3-5 Tage, Massen verhandelt zu werden |
| Zahlungsbedingungen | T/T |
| Versorgungsmaterial-Fähigkeit | Verhandlungsfähig |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
WhatsAPP:0086 18588475571
wechat: 0086 18588475571
Skypen: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Gewährleistung | 3 Monate-1 Jahr | Typ | Servomotor |
|---|---|---|---|
| Häufigkeit | 50/60 Hz | Phase | Einphasen |
| Schützen Sie das Merkmal | Vollständig eingeschlossen | Wechselspannung | 6,6 |
| Effizienz | IE 1 | Höchstkraft ((N) | 6,2 |
| Maximaler Fahrtraum ((mm) | 3,9 | Maximales gegenwärtiges (A) | 5.5 |
| Hervorheben | Lineare Sprachspule mit hoher Präzision 60 Hz,Hochfrequenz-Sprachspulenantrieb,60Hz lineare Spirale mit hoher Frequenz |
||
Produkt-Beschreibung
High-Precision Custom High Frequency Voice Coil Motor mit Lager
Beschreibung des Produkts
Der halbgeschlossene Gürtelantriebs-Sprachspulenmotor mit integrierten Lagern weist verschiedene Merkmale auf, die ihn für verschiedene Anwendungen nützlich machen.Vor allem bei Ventilbetrieb.
1. Halbgeschlossene Konstruktion: Die halbgeschlossene Struktur bietet ein Gleichgewicht zwischen Schutz und Zugänglichkeit. Sie schützt interne Komponenten und ermöglicht gleichzeitig eine einfache Wartung und Integration.
2. Integrierte Lager: Die Einbeziehung von Lager reduziert die Reibung und sorgt für eine reibungslose und effiziente Bewegung. Lager erhöhen die Stabilität, minimieren den Verschleiß und tragen zu einer genauen Positionierung bei.
3. Präzise Positionierung: Der Motor bietet durch seinen direkten Antriebsmechanismus eine hochpräzise Positionierung und ermöglicht eine genaue Einstellung und Steuerung der Ventile.
4. Schnelle Reaktion: Die Konstruktion des Motors ermöglicht eine schnelle Reaktionszeit, so dass die Ventile schnell geöffnet oder geschlossen werden können, wodurch die Effizienz des Systems verbessert wird.
5Kompakte Größe: Das kompakte Design erleichtert die Integration in enge Räume und eignet sich daher für Anwendungen mit begrenztem Platz.
6Zuverlässigkeit: Integrierte Lager und sorgfältige Konstruktion tragen zur Zuverlässigkeit und Langlebigkeit des Motors bei und minimieren die Ausfallzeiten für die Wartung.
Technische Parameter:
| Produktmodell | Spitzenkraft (N) |
Ständige Kraft bei 25°C (N) |
Gesamtschlag (mm) |
Höchstspannung (V) |
Rückwärts-EMF-Konstante (V/m/s) |
Gewicht der Spule (g) |
Statordurchmesser | Schachtendring (mm) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2 (Außen) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5 (Außen) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3 (Außen) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3 (Außen) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | Schacht ¥4.8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3 (Außen) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3 (innere) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3 (innere) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3 (Außen) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3 (innere) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3 (innere) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3 (innere) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3 (innere) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3 (Außen) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3 (innere) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3 (innere) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3 (innere) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | Schacht ¥10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3 (innere) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3 (innere) |
| Die in Absatz 1 genannten Anforderungen gelten nicht für die in Absatz 1 genannten Fahrzeuge. | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | Schacht 8 |
| Die in Absatz 1 genannten Bedingungen gelten für die in Absatz 1 genannten Verfahren. | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | Schacht ¥10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | Schacht 8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | Schacht ¥10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | Schacht ¥10 |
| Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen, die in einem anderen Mitgliedstaat als dem in Absatz 1 Buchstabe b genannten Mitgliedstaat in Betrieb sind. | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | Schacht ¥10 |
| Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die in Absatz 1 Buchstabe b genannten Fahrzeuge. | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | Schacht ¥10 |
Anwendungen:
Die VCAB-Serie ist die perfekte Lösung für High-End-Industrieanwendungen.Verlässlichkeit und GenauigkeitHohe Frequenz, leichtes Gewicht, hohe Geschwindigkeit, lange Lebensdauer, hohe Präzision, hohe Auflösung, kein Verschleiß.
| Hauptzweck eines Sprachspulenmotors: |
| 1- Halbleiterindustrie: Verkabelung, Schneiden, Bohren, Transportsysteme, Schweißen, Robotik. |
|
2.Ventilbetrieb im Bereich:Typ der Messventile, Druckprüfsysteme, Chemie von Pneumatikventilen Injektionssystem. |
| 3.Mikro-Maschinenindustrie:Zuführungssysteme, Mikrobohrungen, Präzisionsstempeln. |
| 4.Vibrationssystem: Schütteltisch, Vibrationsplattform. |
| 5.Medizinischer Bereich: Mikro-Injektionssystem, Atemgeräte, Prüfgeräte. |
| 6.Luftfahrttechnik:Flugsteuerungssystem, Rückkopplungssystem für Piloten. |
| 7.Gewerblicher Einsatz: Computer-Kühlpumpe mit Miniaturkamera Fokussierungssystem. |
| 8.Automatisierungsindustrie: Laserausrüstung,Spender, Prüfgeräte, Textilmaschinen. |
