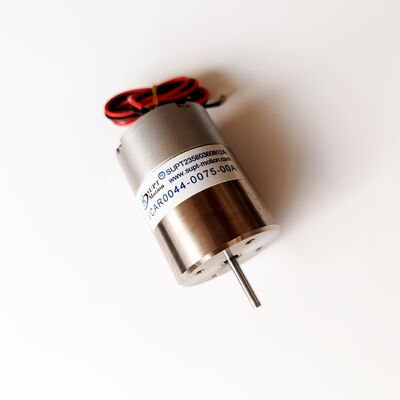

Breitgeschwindigkeitsbereich Linear Voice Coil Aktuator Hohe Stabilität VCAH 16.8V 44N
| Herkunftsort | Suzhou, China |
|---|---|
| Markenname | SUPT MOTION |
| Zertifizierung | ISO9001, CE, RoHS |
| Modellnummer | VCAH-Reihe |
| Min Bestellmenge | 1 Stück |
| Preis | USD 90-120 / Piece |
| Verpackung Informationen | Kartonverpackung mit stoßfester Schaumstoffeinlage, Wellpappe in Exportqualität |
| Lieferzeit | 5–7 Tage für den Lagerbestand, 15–25 Tage für die Produktion |
| Zahlungsbedingungen | T/T |
| Versorgungsmaterial-Fähigkeit | 5000 Stück pro Monat |
Produktdetails
| Spitzenkraft | 44 N | Kontinuierliche Kraft | 13,7 N |
|---|---|---|---|
| Totaler Schlaganfall | 7,5 mm | Höchstspannung | 16,8 V Gleichstrom |
| Kraftkonstante | 7,2N/A | Rückwärts EMF Konstante | 7,6 V/m/s |
| Spulengewicht | 38,6 g | Statordurchmesser | 31.1 mm |
| Auslöser-Länge | 35,9 mm | Geschwindigkeitsbereich | 0 - 1,5 m/s |
| Maximalbeschleunigung | 30 g | Positionswiederholbarkeit | +/-2 um |
| Hervorheben | Lineare Aktoren mit großer Drehzahl,Hochstabilitäts-Sprachspulenmotor,Hochbeschleunigungs-VCM-Aktor |
||
Produkt-Beschreibung
Produktübersicht
Der VCAB0044-0075-00A Linearantrieb mit großer Geschwindigkeitsbandbreite kombiniert hohe Stabilität mit exzellenter dynamischer Reaktion und ist somit ideal für Präzisionsautomatisierungsaufgaben. Sein Direktantriebs-Schwingspulendesign erzeugt eine gleichmäßige, ruckfreie lineare Bewegung über den gesamten Geschwindigkeitsbereich – von extrem niedrigen bis zu hohen Geschwindigkeiten. Dies bietet Geräteherstellern eine einzige Antriebslösung, die Anwendungen ersetzt, die zuvor mehrere Antriebsstufen erforderten. Seine kompakte und leichte Bauweise erleichtert die Integration in Laserschneidköpfe, Inspektionsstationen und Roboter-Endeffektoren.
Das Herzstück des VCAB0044-0075-00A ist ein Satz präzisionsgewickelter Kupferwicklungen, die sich in einer Seltenerdmagnetanordnung bewegen. Dieses Design erzielt ein hohes Schub-Gewichts-Verhältnis bei gleichzeitiger Beibehaltung einer außergewöhnlichen Geschwindigkeitsstabilität, selbst bei längerem Dauerbetrieb. Dieser Linearantrieb zeichnet sich durch Null-Spiel und minimale Hysterese aus, was eine wiederholgenaue Positionierungsleistung über den gesamten Geschwindigkeitsbereich gewährleistet. Präzisionslinearführungen und vorgespannte Lager verbessern die Bewegungsqualität weiter und verlängern die Lebensdauer in anspruchsvollen Produktionsumgebungen.
Jeder Linearschwingspulenmotor der VCAH-Serie durchläuft strenge Werksprüfungen, einschließlich Kraftkalibrierung, Isolationswiderstandsprüfung und 100%iger Funktionsprüfung. Der Motor verfügt über einen Staub- und Feuchtigkeitsschutz und ist mit den meisten handelsüblichen Servoantrieben und Bewegungssteuerungen kompatibel. Die VCAH-Serie ist ISO 9001-zertifiziert und entspricht den CE- und RoHS-Standards, was sie zu einer vertrauenswürdigen Wahl für globale Hersteller von Automatisierungsgeräten macht, die Antriebe mit großer Geschwindigkeitsbandbreite und Langzeitstabilität suchen.
Spezifikationen
Technische Parameter
| Spitzenkraft | 44 N |
| Dauerleistung (25°C) | 13,7 N |
| Gesamthub | 7,5 mm |
| Max. Spannung | 16,8 V DC |
| Kraftkonstante | 7,2 N/A |
| Gegen-EMK-Konstante | 7,6 V/m/s |
| Spulengewicht | 38,6 g |
| Stator-Durchmesser | 31,1 mm |
| Antriebslänge | 35,9 mm |
| Geschwindigkeitsbereich | 0 - 1,5 m/s |
| Max. Beschleunigung | 30 G |
| Positions-Wiederholgenauigkeit | ±2 µm |
Allgemeine Informationen
| Markenname | SUPT MOTION |
| Modellnummer | VCAH-Serie |
| Herkunftsort | Suzhou, China |
| Zertifizierung | ISO9001, CE, RoHS |
| Mindestbestellmenge | 1 Stück |
| Lieferzeit | 5-7 Tage ab Lager, 15-25 Tage für Produktion |
Anwendung
Der Linearantrieb mit großer Geschwindigkeitsbandbreite der VCAH-Serie wird in einer Vielzahl von Präzisionsindustrien eingesetzt:
- Positionierung von Laserschneid- und Laserfokussierköpfen
- Optische Linsen-Autofokus- und Scansysteme
- Halbleiter-Wafer-Inspektionsgeräte
- 3C-Elektronikmontage und -prüfung
- Positionierung von medizinischen Scannern und Bildgebungsgeräten
- Kompensation von Roboterarmgelenken und Steuerung von Endeffektoren
Dank seiner hohen Stabilität und großen Geschwindigkeitsbandbreite behält die VCAH-Serie eine gleichbleibende Bewegungsqualität bei, unabhängig davon, ob der Prozess eine langsame, präzise Ausrichtung oder einen schnellen zyklischen Transfer erfordert, wodurch die Zykluszeit reduziert und gleichzeitig die Präzision erhalten bleibt.
FAQ
F1: Welchen Geschwindigkeitsbereich kann der Antrieb der VCAH-Serie abdecken?
A1: Die VCAH-Serie unterstützt eine kontinuierliche Geschwindigkeitsregelung von nahezu Stillstand bis zu 1,5 Metern pro Sekunde mit einer Beschleunigungsfähigkeit von bis zu 30 G. Dieser große Geschwindigkeitsbereich macht sie für die Kombination von Feinpositionierung und schnellem Transfer in einem einzigen Antrieb geeignet.
F2: Wie wird bei diesem Linearschwingspulenantrieb eine hohe Stabilität erreicht?
A2: Hohe Stabilität wird durch die Direktantriebsstruktur mit Null-Spiel, Präzisionslinearführungen, vorgespannten Lagern und einer hochauflösenden Positionsrückkopplungsschnittstelle erreicht. Diese Merkmale minimieren Vibrationen und Drift und gewährleisten eine wiederholgenaue Positionierung über den gesamten Geschwindigkeitsbereich.
F3: Kann der Antrieb mit vorhandenen Bewegungssteuerungen integriert werden?
A3: Ja. Die VCAH-Serie ist mit den meisten handelsüblichen Servoantrieben und Bewegungssteuerungen kompatibel. Wir bieten Schaltpläne, Abstimmungsanleitungen und Anwendungsunterstützung, um Ihnen bei der schnellen Integration des Antriebs und der Erzielung optimaler Leistung zu helfen.
F4: Was sind die Standardlieferbedingungen?
A4: Die Mindestbestellmenge beträgt ein Stück. Lagernde Modelle werden innerhalb von 5 bis 7 Tagen versandt, während kundenspezifische Versionen 15 bis 25 Tage benötigen. Die Verpackung erfolgt in einem Karton mit stoßfesten Schaumstoffeinsätzen, geeignet für internationalen Express- und Luftfrachtverkehr.
F5: Benötigt der Antrieb regelmäßige Wartung?
A5: Die VCAH-Serie ist dank ihrer berührungslosen Kraftübertragung und ihrer abgedichteten Konstruktion im Wesentlichen wartungsfrei. Eine regelmäßige Inspektion von Kabeln und Steckverbindern wird empfohlen, und das Produkt ist für Millionen von Zyklen zuverlässigen Betriebs ausgelegt.
