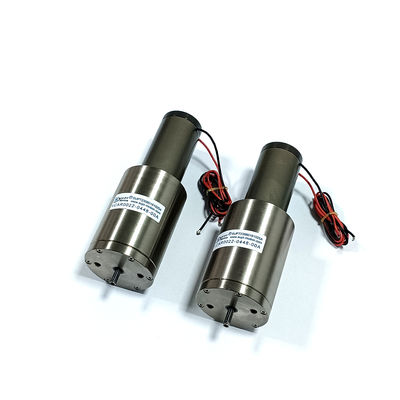

Linearer Schwingspulenmotor vom Mikrowellentyp für Hochgeschwindigkeitssortierung

Herkunftsort	Jiangsu, China
Markenname	SUPT MOTION
Zertifizierung	ce, ISO9001
Modellnummer	VCAB0070-0149-00A
Min Bestellmenge	≥2
Preis	$140.00/pieces 1-29 pieces
Verpackung Informationen	Kartonverpackung
Lieferzeit	1-5 Produkte 5-7 Tage Versand, Proben 3-5 Tage, Großhandel zu verhandeln
Zahlungsbedingungen	T/T
Versorgungsmaterial-Fähigkeit	Verhandelbar

Produktdetails

Garantie	3 Monate-1 Jahr	Verwendung	BOOT, Auto, elektrisches Fahrrad, Mikroskop, Roboter, medizinische Ventilatoren, optisches Projekt
Typ	Mikromotor	Drehmoment	Anträge
Konstruktion	Permanentmagnet	Kommutierung	Bürste
Schutzfunktion	Völlig eingeschlossen	Geschwindigkeit (RPM)	Variable Geschwindigkeit
Effizienz	IE 1	Höchstkraft ((N)	70
Maximaler Fahrtraum ((mm)	14,9	Stimmspule-Motor ((V)	26,9
Gewicht des Rotors ((kg)	79	Ständerdurchmesser (Millimeter)	43
Kontinuierliche Kraft ((N)	27.3	Hintere EMF-Konstante (Kb)	17,7
Tragen Sie die Länge der Spule ein (Millimeter)	53,7	Produktmodell	VCAB0070-0149-00A
Hervorheben	Mikroschaft-Linearmotor mit Schwingspule , Hochgeschwindigkeits-Sortiermotor mit Schwingspule , Linearmotor mit Schwingspule zum Sortieren

Hinterlass eine Nachricht

Produkt-Beschreibung

Produktbeschreibung

Der SUPT MOTION VCAB0070-0149-00A ist ein Hochleistungs-Sprachspulenmotor mit halboffenem Schafttyp, der speziell für Hochgeschwindigkeits-Sortier-, schnelle Pick-and-Place- und Auswurfsysteme entwickelt wurde, die eine schnelle Reaktion und einen starken Schub erfordern.
Die VCAB-Serie verfügt über eine integrierte Motion-Welle mit präzisen Linearlagern, die eine reibungslose und präzise Führung über den gesamten Betriebshub gewährleisten. Die Motion-Welle besteht aus leichten, hochsteifen, verschleißfesten Materialien und bietet hohe Stabilität und hervorragende Kraft-Geschwindigkeits-Charakteristiken, um die schnelle Beschleunigung und Verzögerung zu ermöglichen, die für Hochgeschwindigkeits-Sortieranwendungen erforderlich sind.

In Hochgeschwindigkeits-Sortiersystemen für elektronische Komponenten und Lebensmittelprodukte müssen Aktuatoren innerhalb von Millisekunden reagieren, um fehlerhafte Teile abzulenken oder auszusortieren. Der Sprachspulenmotor VCAB0070-0149-00A liefert mit seiner hohen Gegen-EMK eine außergewöhnliche dynamische Reaktion und schnelle Beschleunigung, wodurch Produktschäden minimiert und die Effizienz der Produktionslinie verbessert wird.

Im Vergleich zu herkömmlichen pneumatischen Auswurfsystemen bieten Sprachspulenmotoren mehrere wichtige Vorteile: Es wird keine Druckluft benötigt, sie arbeiten leiser, ihre Bewegungsprofile sind programmierbar, sie erfordern weniger Wartung und ihre Leistung bleibt unabhängig von Schwankungen des Luftdrucks konstant. Der Direktantriebsmechanismus eliminiert die mechanischen Verzögerungen und Reibung, die üblicherweise mit magnetbetätigten Pneumatikventilen verbunden sind, was zu schnelleren Reaktionszeiten und präziserer Auswurfpositionierung führt. Dieser lineare Sprachspulenmotor eignet sich auch für Hochgeschwindigkeits-Stanz-, Etikettier- und Markierungsanwendungen, die einen schnellen, kontrollierten Kontakt erfordern.

Spezifikationen:

Spitzenkraft: 70 N

Dauerleistung bei 25°C: 27,3 N

Gesamthub: 14,9 mm

Max. Spannung: 26,9 V

Gegen-EMK-Konstante: 17,7 V/m/s

Spulengewicht: 79 g

Stator-Durchmesser: 43 mm

Gewindebohrung am Wellenende: M3 (innen)

Technische Parameter:

Produktmodell	Spitzenkraft (N)	Dauerleistung bei 25°C (N)	Gesamthub (mm)	Max. Spannung (V)	Gegen-EMK-Konstante (V/m/s)	Gewicht der Spule (g)	Stator-Durchmesser	Gewinde am Wellenende (mm)
VCAB0005-0039-00A	5	1,5	3	5,4	0,9	23	29,5	M2(Außen)
VCAB0005-0050-00A	5	2,2	3,9	14,5	3,1	27	31,5	M2,5(Außen)
VCAB0013-0072-00A	13	4,2	7,2	26,6	5,72	16,2	26,2	M3(Außen)
VCAB0015-0062-00A	15	6,5	6,2	26,2	9,75	14,8	33	M3(Außen)
VCAB0015-0127-00A	15	4,9	12,7	21,5	4,1	12,5	30,5	Schaft Ø4,8
VCAB0022-0098-00A	22	6,6	9,8	24,7	5,8	20	34,1	M3(Außen)
VCAB0022-0448-00A	22	11,4	44,8	14,3	4	52	48	M3(Innen)
VCAB0032-0050-00A	32	8,9	5	29,3	7,1	48	40	M3(Innen)
VCAB0033-0099-00A	33	8	9,9	24,3	5,87	23,5	36	M3(Außen)
VCAB0033-0224-00A	33	13,5	22,4	26,7	6,8	69	58	M3(Innen)
VCAB0035-0105-00A	35	15,6	10,5	11,9	5	91	50	M3(Innen)
VCAB0044-0040-00A	44	16,3	4	18,3	8,9	46,5	53	M3(Innen)
VCAB0044-0059-00A	44,1	17,7	5,9	14,3	8	43	46	M3(Innen)
VCAB0044-0075-00A	44	13,7	7,5	16,8	7,6	38,6	31,1	M3(Außen)
VCAB0044-0249-00A	44	11,7	24,9	44,9	8,88	65,9	38,1	M3(Innen)
VCAB0070-0149-00A	70	27,3	14,9	26,9	17,7	79	43	M3(Innen)
VCAB0087-0062-00A	87	21,67	6,2	34,5	12,7	45,2	43,1	M3(Innen)
VCAB0087-0563-00A	87	17,5	56,3	63,4	8,1	177	72	Schaft Ø10
VCAB0088-0191-00A	88,5	23,2	19,1	29,9	8	162	50,8	M3(Innen)
VCAB0105-0164-00A	105	35,4	16,1	20,1	11,5	150	60,4	M3(Innen)
VCAB0113-0089-00A	113	35	8,9	31	17,5	125	73	Schaft Ø8
VCAB0262-0112-00A	262	111	11,2	35,1	41	285	71	Schaft Ø10
VCAB0262-0249-00A	262	112	24,9	28,2	26	785	66	Schaft Ø8
VCAB0294-0498-00A	294	56,8	49,8	114	24,5	685	93	Schaft Ø10
VCAB0436-0187-00A	436	147,6	18,7	40,7	40,7	648	80,4	Schaft Ø10
VCAB0436-0250-00A	436	167	25	31,6	37,2	775	78,4	Schaft Ø10
VCAB0445-0300-00A	445	185	30	33	35	920	76,2	Schaft Ø10

1.Hochgeschwindigkeits-Sortierung von Elektronikkomponenten

2.Pharmazeutische Auswurfmechanismen

3.Auswurfsysteme für Lebensmittelverpackungen

4.Hochgeschwindigkeits-Stanz-/Markierungsanwendungen

5.Schnelle Pick-and-Place-Vorgänge

6.Hochdurchsatz-Prüf-Auswurfsysteme
