15N 12,7mm-Takt-Wellen-Typ-Stimmspule-Motor für Halbleiterproben

  • 15N 12.7mm Stroke Shaft-Type Voice Coil Motor for Semiconductor Probing
  • 15N 12.7mm Stroke Shaft-Type Voice Coil Motor for Semiconductor Probing
  • 15N 12.7mm Stroke Shaft-Type Voice Coil Motor for Semiconductor Probing
  • 15N 12.7mm Stroke Shaft-Type Voice Coil Motor for Semiconductor Probing
Herkunftsort China, Suzhou
Markenname SUPT MOTION
Zertifizierung ISO9001,CE,3C
Modellnummer VCAB0015-0127-00A
Min Bestellmenge ≥1pcs
Preis $110-$160
Verpackung Informationen Maßgeschneiderte Verpackungen usw.
Lieferzeit 1-5 Stück, 5 Tage. >20 Stück, zu verhandeln
Zahlungsbedingungen T/T
Versorgungsmaterial-Fähigkeit Zu verhandeln
Produktdetails
Garantie 3 Monate-1 Jahr Produktmodell VCAB0015-0127-00A
Gewicht (g) 21.5 Höchstkraft (N) 15
Gesamtlauf (mm) 12.7 Maximalspannung (V) 12.5
Positionierungsgenauigkeit Hoch Kontinuierliche Kraft (N) 4,9N
Produkttyp Linearer Sprachspulen-Motor mit Welle Lärm Geräuscharm
Anwendungen Präzisionspositionierung, Haptik, Optik, Halbleiterfertigung
Hervorheben

12.7mm-Schlag-Wellen-Typ-Sprachspulenmotor

,

15N-Sprachspulenmotor für Halbleiterproben

,

Linear-Sprachspulenmotor mit Garantie
Hinterlass eine Nachricht
Produkt-Beschreibung

Produktbeschreibung:

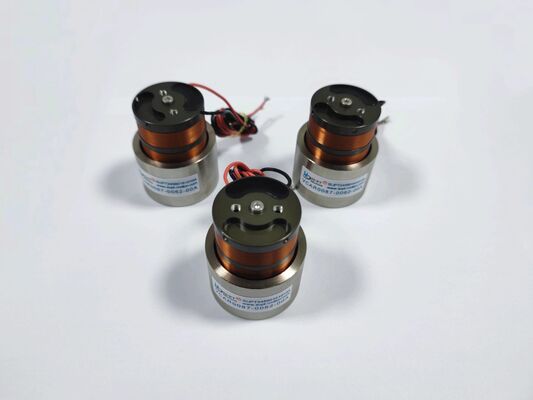

Der SUPT-Wellenspulenmotor, Modell VCAB0015-0127-00A, zeichnet sich durch hohe Präzision aus und wurde speziell für die Prüfung von Halbleiterwafern, die präzise Höhenpositionierung und automatisierte Prüfgeräteanwendungen entwickelt.


Dieser lineare Schwingspulenmotor verfügt über eine integrierte Bewegungswelle und verfügt über Präzisionslinearlager, die eine außergewöhnliche Führungsgenauigkeit und einen reibungslosen Betrieb gewährleisten. Die Bewegungswelle besteht aus leichten, hochfesten und verschleißfesten Materialien und gewährleistet so eine stabile Leistung.
Bei Testanwendungen für Halbleitersonden ist die Aufrechterhaltung einer stabilen Kontaktkraft von entscheidender Bedeutung, um Schäden an Präzisions-Bondpads oder Sondenspitzen zu verhindern. Das Direktantriebsdesign dieses Schwingspulenmotors erreicht eine wiederholbare Positionierungsgenauigkeit im Mikrometerbereich, was direkt zur Verbesserung der Testausbeute und zur Reduzierung der Falsch-Positiv-Rate beiträgt.


Im Vergleich zu herkömmlichen Schrittmotor- oder servogetriebenen Leitspindelplattformen bietet der VCAB0015-0127-00A eine überlegene dynamische Leistung, kein mechanisches Spiel und einen geringeren Reibungsverlust. Seine Hochfrequenz-Reaktionsfähigkeit erfüllt die schnellen Zyklenanforderungen von Testanwendungen mit hohem Durchsatz, während sein stromsparendes Design die Wärmeentwicklung reduziert, die andernfalls die thermische Stabilität von Präzisionsmesssystemen beeinträchtigen könnte.

Dieser lineare Schwingspulenmotor eignet sich auch für die Z-Achsen-Positionierung in Chip-Platzierungssystemen, Präzisionsdosierköpfen und Plattformen für die automatische optische Inspektion (AOI), die schnelle, präzise vertikale Bewegungen erfordern. Seine kompakte Größe und die einfache mechanische Schnittstelle machen es zu einer idealen Plug-and-Play-Lösung für die Aufrüstung vorhandener pneumatischer oder spindelgetriebener Achsen auf leistungsstarke elektrische Antriebe.

Merkmale:

  • Spitzenkraft: 15 N

  • Dauerkraft bei 25℃: 4,9 N

  • Gesamthub: 12,7 mm

  • Maximale Spannung: 21,5 V

  • Gegen-EMF-Konstante: 4,1 V/m/s

  • Spulengewicht: 12,5 g

  • Statordurchmesser: 30,5 mm

  • Wellenende: Ø4,8 mm glatte Welle



Produktparameter:

Produktmodell Spitzenkraft
(N)		 Kontinuierliche Kraft
bei 25℃(N)		 Gesamthub
(mm)		 Maximale Spannung
(V)		 Gegen-EMF-Konstante
(V/m/s)		 Gewicht der Spule
(G)		 Statordurchmesser Schaftendgewinde
(mm)
VCAB0005-0039-00A 5 1.5 3 5.4 0,9 23 29.5 M2 (außen)
VCAB0005-0050-00A 5 2.2 3.9 14.5 3.1 27 31.5 M2,5 (außen)
VCAB0013-0072-00A 13 4.2 7.2 26.6 5,72 16.2 26.2 M3 (Außen)
VCAB0015-0062-00A 15 6.5 6.2 26.2 9,75 14.8 33 M3 (Außen)
VCAB0015-0127-00A 15 4.9 12.7 21.5 4.1 12.5 30.5 Welle ∮4,8
VCAB0022-0098-00A 22 6.6 9.8 24.7 5.8 20 34.1 M3 (Außen)
VCAB0022-0448-00A 22 11.4 44,8 14.3 4 52 48 M3 (Innen)
VCAB0032-0050-00A 32 8.9 5 29.3 7.1 48 40 M3 (Innen)
VCAB0033-0099-00A 33 8 9.9 24.3 5,87 23.5 36 M3 (Außen)
VCAB0033-0224-00A 33 13.5 22.4 26.7 6.8 69 58 M3 (Innen)
VCAB0035-0105-00A 35 15.6 10.5 11.9 5 91 50 M3 (Innen)
VCAB0044-0040-00A 44 16.3 4 18.3 8.9 46,5 53 M3 (Innen)
VCAB0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 M3 (Innen)
VCAB0044-0075-00A 44 13.7 7.5 16.8 7.6 38.6 31.1 M3 (Außen)
VCAB0044-0249-00A 44 11.7 24.9 44.9 8,88 65,9 38.1 M3 (Innen)
VCAB0070-0149-00A 70 27.3 14.9 26.9 17.7 79 43 M3 (Innen)
VCAB0087-0062-00A 87 21.67 6.2 34.5 12.7 45.2 43.1 M3 (Innen)
VCAB0087-0563-00A 87 17.5 56.3 63,4 8.1 177 72 Welle ∮10
VCAB0088-0191-00A 88,5 23.2 19.1 29.9 8 162 50.8 M3 (Innen)
VCAB0105-0164-00A 105 35.4 16.1 20.1 11.5 150 60.4 M3 (Innen)
VCAB0113-0089-00A 113 35 8.9 31 17.5 125 73 Welle ∮8
VCAB0262-0112-00A 262 111 11.2 35.1 41 285 71 Welle ∮10
VCAB0262-0249-00A 262 112 24.9 28.2 26 785 66 Welle ∮8
VCAB0294-0498-00A 294 56,8 49,8 114 24.5 685 93 Welle ∮10
VCAB0436-0187-00A 436 147,6 18.7 40.7 40.7 648 80,4 Welle ∮10
VCAB0436-0250-00A 436 167 25 31.6 37.2 775 78,4 Welle ∮10
VCAB0445-0300-00A 445 185 30 33 35 920 76,2 Welle ∮10



Anwendungen:

  1. Untersuchung von Halbleiterwafern

  2. Z-Achsen-Positionierung in der Matrizenbefestigung

  3. Präzisions-Dosierköpfe

  4. Automatisierte optische Inspektion (AOI)

  5. Positionierung der Prüfvorrichtung

  6. Aktuatoren der Sondenstation
