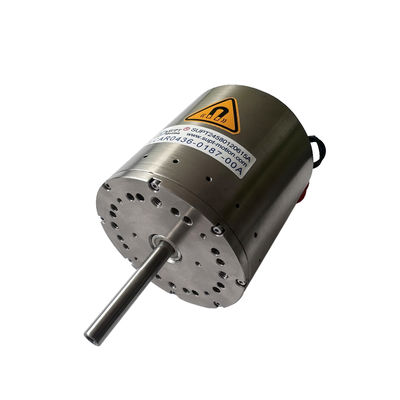

33N 22,4 mm Hub Wellenschwingspulenmotor mit hoher Dauerkraft für die Automatisierung

Herkunftsort	Jiangsu, China
Markenname	SUPT
Zertifizierung	ISO9001,CE,3C
Modellnummer	VCAB0033-0224-00A
Min Bestellmenge	≥1
Preis	$120.00/pieces 1-60 pieces
Verpackung Informationen	Kartonverpackung
Lieferzeit	Musterbestellung 2-3 Tage, weitere 1 Werktag, Massenbestellung zu verhandeln
Zahlungsbedingungen	T/T
Versorgungsmaterial-Fähigkeit	Verhandelbar

Produktdetails

Spannung (V)	26,9	Typ	Mikromotor
Drehmoment	Anträge	Konstruktion	Permanentmagnet
Schutzfunktion	Völlig eingeschlossen	Geschwindigkeit (RPM)	Hohe Geschwindigkeit
Höchstkraft ((N)	33	Maximaler Fahrtraum ((mm)	22,4
Stimmspule-Motor ((V)	26.7	Gewicht des Rotors ((kg)	69
Ständerdurchmesser (Millimeter)	58	Kontinuierliche Kraft ((N)	13.5
Hervorheben	mit einer Leistung von mehr als 100 W und22.4mm-Takt-Sprachspulenmotor , kontinuierliche Kraft-Linear-Sprachspulenmotor , continuous force linear voice coil motor

Hinterlass eine Nachricht

Produkt-Beschreibung

Produktbeschreibung:

Der lineare Schwingspulenmotor VCAB0033-0224-00A liefert einen Spitzenschub von 33 N und hat einen Gesamthub von 22,4 mm. Es liefert den nötigen Schub für Montagevorgänge, Werkstücktransfer und aktive Dämpfungssysteme und ist speziell für den Einsatz in automatisierten Anlagen konzipiert.
Der lineare Schwingspulenmotor integriert Präzisionslinearlager direkt in das Motorgehäuse und sorgt so für eine präzise, reibungsarme Führung über den gesamten Hubbereich. Die bewegliche Welle besteht aus leichten, hochfesten und verschleißfesten Materialien und bietet zuverlässige Leistung bei hin- und hergehenden Bewegungszyklen.

Ein Hauptmerkmal dieses linearen Schwingspulenmotors ist seine kontinuierliche Nennschubkraft von bis zu 13,5 N bei 25 °C, was etwa 41 % seiner Spitzenschubkraft ausmacht. Dieses hohe Verhältnis von Dauerschub zu Spitzenschub stellt sicher, dass die Ausrüstung im Dauerbetrieb nicht überhitzt, was sie ideal für Anwendungen macht, die häufige oder längere Betätigungen erfordern, wie z. B. Pick-and-Place-Zyklen oder kontinuierliche Vibrationsdämpfung. Der Stator hat einen Durchmesser von 58 mm und das Wellenende ist mit einem M3-Innengewinde ausgestattet, um eine sichere mechanische Verbindung zu ermöglichen.

In automatisierten Montagesystemen zeichnet sich der Schwingspulenmotor VCAB0033-0224-00A bei Aufgaben aus, die einen hohen Schub und eine präzise Positionierung erfordern, wie etwa das Einpressen von Lagern in Gehäuse, das Einsetzen von Steckverbindern oder das Aufbringen kontrollierter Klemmkräfte. Die lineare Kraft-Strom-Kennlinie unterstützt programmierbare Kraftkurven, sodass der Motor zunächst einen sanften Kontakt herstellen und dann höhere Stellkräfte aufbringen kann, ohne dass komplexe mechanische Strukturen erforderlich sind. Das halbgeschlossene Gehäusedesign schützt die internen Präzisionslager und Spulenbaugruppen vor Staub und Verunreinigungen, was für einen zuverlässigen Betrieb in industriellen Automatisierungsumgebungen von entscheidender Bedeutung ist.

Technische Parameter:

Produktmodell	Spitzenkraft (N)	Kontinuierliche Kraft bei 25℃(N)	Gesamthub (mm)	Maximale Spannung (V)	Gegen-EMF-Konstante (V/m/s)	Gewicht der Spule (G)	Statordurchmesser	Schaftendgewinde (mm)
VCAB0005-0039-00A	5	1.5	3	5.4	0,9	23	29.5	M2 (außen)
VCAB0005-0050-00A	5	2.2	3.9	14.5	3.1	27	31.5	M2,5 (außen)
VCAB0013-0072-00A	13	4.2	7.2	26.6	5,72	16.2	26.2	M3 (Außen)
VCAB0015-0062-00A	15	6.5	6.2	26.2	9,75	14.8	33	M3 (Außen)
VCAB0015-0127-00A	15	4.9	12.7	21.5	4.1	12.5	30.5	Welle ∮4,8
VCAB0022-0098-00A	22	6.6	9.8	24.7	5.8	20	34.1	M3 (Außen)
VCAB0022-0448-00A	22	11.4	44,8	14.3	4	52	48	M3 (Innen)
VCAB0032-0050-00A	32	8.9	5	29.3	7.1	48	40	M3 (Innen)
VCAB0033-0099-00A	33	8	9.9	24.3	5,87	23.5	36	M3 (Außen)
VCAB0033-0224-00A	33	13.5	22.4	26.7	6.8	69	58	M3 (Innen)
VCAB0035-0105-00A	35	15.6	10.5	11.9	5	91	50	M3 (Innen)
VCAB0044-0040-00A	44	16.3	4	18.3	8.9	46,5	53	M3 (Innen)
VCAB0044-0059-00A	44.1	17.7	5.9	14.3	8	43	46	M3 (Innen)
VCAB0044-0075-00A	44	13.7	7.5	16.8	7.6	38.6	31.1	M3 (Außen)
VCAB0044-0249-00A	44	11.7	24.9	44.9	8,88	65,9	38.1	M3 (Innen)
VCAB0070-0149-00A	70	27.3	14.9	26.9	17.7	79	43	M3 (Innen)
VCAB0087-0062-00A	87	21.67	6.2	34.5	12.7	45.2	43.1	M3 (Innen)
VCAB0087-0563-00A	87	17.5	56.3	63,4	8.1	177	72	Welle ∮10
VCAB0088-0191-00A	88,5	23.2	19.1	29.9	8	162	50.8	M3 (Innen)
VCAB0105-0164-00A	105	35.4	16.1	20.1	11.5	150	60.4	M3 (Innen)
VCAB0113-0089-00A	113	35	8.9	31	17.5	125	73	Welle ∮8
VCAB0262-0112-00A	262	111	11.2	35.1	41	285	71	Welle ∮10
VCAB0262-0249-00A	262	112	24.9	28.2	26	785	66	Welle ∮8
VCAB0294-0498-00A	294	56,8	49,8	114	24.5	685	93	Welle ∮10
VCAB0436-0187-00A	436	147,6	18.7	40.7	40.7	648	80,4	Welle ∮10
VCAB0436-0250-00A	436	167	25	31.6	37.2	775	78,4	Welle ∮10
VCAB0445-0300-00A	445	185	30	33	35	920	76,2	Welle ∮10

Anwendungen:

Automatisierte Montagepressen

Einsetzen des Lagers

Anschlusssitze

Spann- und Haltevorrichtungen

Aktive Vibrationsdämpfung

Betätigung von Industrierobotern
