44N 5,9mm Schlag-Hochpräzisionswellen-Stimmspule-Motor für AOI-Systeme
| Herkunftsort | Jiangsu, China |
|---|---|
| Markenname | SUPT MOTION |
| Zertifizierung | ISO9001 |
| Modellnummer | VCAB0044-0059-00A |
| Min Bestellmenge | 2Stk |
| Preis | $150-$280 |
| Verpackung Informationen | Maßgeschneiderte Verpackungen usw. |
| Lieferzeit | 1-5 Stück, 5 Tage. >20 Stück, zu verhandeln |
| Zahlungsbedingungen | T/T |
| Versorgungsmaterial-Fähigkeit | Zu verhandeln |
Produktdetails
| Produkttyp | linearer Sprachspulenmotor | Verwendung | Präzise Oberflächenprofilierung, BOOT, Auto, Elektrofahrrad |
|---|---|---|---|
| Hafen | Shanghai | Stromversorgung | Spannungs- und Stromanforderungen |
| Spitzenkraft | 44N | Konstruktion | Permanentmagnet |
| Krafttyp | Direkte Antriebskraft | Garantie | 3 Monate-1 Jahr |
| Höchstspannung | 14.3V | Schutzfunktion | Völlig eingeschlossen |
| Totaler Schlaganfall | 5,9 mm | Antriebstyp | Schwingspule |
| Hervorheben | mit einer Leistung von mehr als 100 W und5.9mm-Takt-Sprachspulenmotor,AOI-Systeme,linearer Sprachspulenmotor |
||
Produkt-Beschreibung
Produktbeschreibung:
Der VCAB0044-0059-00A ist ein hochpräziser, halbgeschlossener Wellenspulenmotor, der für die automatisierte optische Inspektion (AOI), Halbleitertestgeräte und Präzisionspositionierungsanwendungen optimiert ist, die eine extrem hohe Genauigkeit und Wiederholbarkeit erfordern.

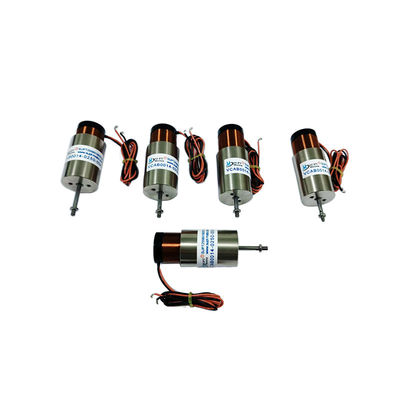

Die linearen Schwingspulenmotoren der VCAB-Serie verfügen über ein integriertes Bewegungswellendesign und integrierte Präzisionslinearlager, um eine reibungslose, reibungsarme Führung und außergewöhnliche Genauigkeit zu gewährleisten. Die Bewegungswelle besteht aus leichten, hochsteifen und verschleißfesten Materialien und gewährleistet eine stabile Positionierungsgenauigkeit über Millionen von Zyklen. Sein leichtes Design ermöglicht eine schnelle Beschleunigung und kurze Stabilisierungszeiten und macht es ideal für Hochgeschwindigkeits-Inspektions- und Testanwendungen.
In AOI- und Halbleiter-Inspektionssystemen ist die präzise Z-Achsen-Positionierung entscheidend für die Aufrechterhaltung des Fokus während der Hochgeschwindigkeits-Bilderfassung. Dieser lineare Schwingspulenmotor verfügt über ein Direktantriebsdesign ohne Rasteffekte und sorgt so für eine gleichmäßige, artefaktfreie Bewegung. Gleichzeitig ermöglicht sein hohes Schub-zu-Masse-Verhältnis eine schnelle Fokusanpassung ohne Überschwingen. Der Hub von 5,9 mm bietet ausreichend Hub für Autofokussysteme und Anwendungen zur Messung von Oberflächenprofilen.
Das halbgeschlossene Gehäusedesign schützt interne Komponenten vor Staub und Verunreinigungen, was in Reinraumumgebungen von entscheidender Bedeutung ist, in denen Partikel die optische Inspektionsqualität beeinträchtigen können. Integrierte Präzisionslager machen externe Führungsschienenbaugruppen überflüssig, was die Systemkomplexität und -kosten reduziert und gleichzeitig die Gesamtzuverlässigkeit erhöht.
Dieser lineare Schwingspulenmotor eignet sich auch ideal für Sondentestanwendungen, bei denen eine kontrollierte Kontaktkraft für genaue elektrische Messungen von entscheidender Bedeutung ist. Das lineare Kraft-Strom-Verhältnis ermöglicht eine präzise Kraftregulierung und sorgt so für einen gleichmäßigen Anpressdruck über mehrere Prüfpunkte hinweg. Der spielfreie Mechanismus verhindert Positionierungsfehler und vermeidet so Kontaktausfälle oder falsche Fehlererkennungen.
Merkmale:
- Produktname:Linearer Schwingspulenmotor
- Modellnummer:VCAH0044-0059-00A
- Spitzenkraft: 44,1 N
- Dauerkraft bei 25℃: 17,7 N
- Gesamthub: 5,9 mm
- Maximale Spannung: 14,3 V
- Gegen-EMF-Konstante: 8 V/m/s
- Spulengewicht: 43 g
- Statordurchmesser: 46 mm
Technische Parameter:
| Produktmodell | Spitzenkraft (N) |
Kontinuierliche Kraft bei 25℃(N) |
Gesamthub (mm) |
Maximale Spannung (V) |
Gegen-EMF-Konstante (V/m/s) |
Gewicht der Spule (G) |
Statordurchmesser | Schaftendgewinde (mm) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0,9 | 23 | 29.5 | M2 (außen) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2,5 (außen) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5,72 | 16.2 | 26.2 | M3 (Außen) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9,75 | 14.8 | 33 | M3 (Außen) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | Welle ∮4,8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3 (Außen) |
| VCAB0022-0448-00A | 22 | 11.4 | 44,8 | 14.3 | 4 | 52 | 48 | M3 (Innen) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3 (Innen) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5,87 | 23.5 | 36 | M3 (Außen) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3 (Innen) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3 (Innen) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46,5 | 53 | M3 (Innen) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3 (Innen) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3 (Außen) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8,88 | 65,9 | 38.1 | M3 (Innen) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3 (Innen) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3 (Innen) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63,4 | 8.1 | 177 | 72 | Welle ∮10 |
| VCAB0088-0191-00A | 88,5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3 (Innen) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3 (Innen) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | Welle ∮8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | Welle ∮10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | Welle ∮8 |
| VCAB0294-0498-00A | 294 | 56,8 | 49,8 | 114 | 24.5 | 685 | 93 | Welle ∮10 |
| VCAB0436-0187-00A | 436 | 147,6 | 18.7 | 40.7 | 40.7 | 648 | 80,4 | Welle ∮10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78,4 | Welle ∮10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76,2 | Welle ∮10 |
Anwendungen:
| Die Hauptanwendung eines Schwingspulenmotors: | ||||||||||
| 1. Halbleiterindustrie: Verkabelung, Schneiden, Bohren, Transportsysteme, Schweißen, Robotik. | ||||||||||
| 2.Ventilbetrieb vor Ort: Typ Dosierventile, Druckprüfsysteme, pneumatisches Ventil-Chemie-Einspritzsystem. | ||||||||||
| 3. Mikromaschinenindustrie: Zuführsysteme, Mikrobohren, Präzisionsstanzen. | ||||||||||
| 4.Vibrationssystem: Schütteltisch, Vibrationsplattform. | ||||||||||
| 5. Medizinischer Bereich: Mikroinjektionssystem, Beatmungsgeräte, Prüfgeräte. | ||||||||||
| 6. Luftfahrttechnik: Flugkontrollsystem, Piloten-Feedback-System. | ||||||||||
| 7. Kommerzieller Einsatzbereich: Computer-Kühlpumpe, Miniaturkamera-Autofokussystem. | ||||||||||
| 8. Automatisierungsindustrie: Lasergeräte, Spender, Testgeräte, Textilmaschinen. |
1. Automatischer optischer Inspektions-Autofokus (AOI).
2.Halbleiter-Sondentester
3. Präzise Oberflächenprofilierung
4. Positionierung der Dosiernadel
5. Kontrolle der Kontaktkraft der Sonde
6. Positionierung der Messausrüstung
