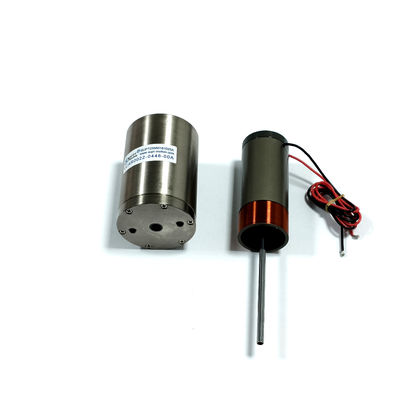

Reibungsarmer, langlebiger Linear-Schwingspulenantrieb für präzise medizinische Instrumente
| Herkunftsort | Porzellan, Suzhou |
|---|---|
| Markenname | SUPT MOTION |
| Zertifizierung | ISO9001,CE,3C |
| Modellnummer | VCAB-Reihe |
| Min Bestellmenge | 1Stk |
| Preis | $110-$190 |
| Verpackung Informationen | Individuelle Verpackungen usw. |
| Lieferzeit | 1-5 Stück, 5 Tage. > 20 Stück, zu verhandeln |
| Zahlungsbedingungen | T/T |
| Versorgungsmaterial-Fähigkeit | ausgehandelt werden |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
WhatsAPP:0086 18588475571
wechat: 0086 18588475571
Skypen: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Garantie | 3 Monate-1 Jahr | Produktmodell | VCAB0035-0105-00A |
|---|---|---|---|
| Gewicht (g) | 91 | Höchstkraft (N) | 35 |
| Gesamtlauf (mm) | 10.5 | Maximalspannung (V) | 11,9 |
| Anwendung | Automatisches Produkt | Geschwindigkeit | Hoch |
| Produkttyp | Linearer Schwingspulenaktuator | Kommutierung | Bürste |
| Kontinuierliche Kraft (N) | 15,6N | Präzision | Hoch |
| Abmessungen | 50-mm-Klasse |
Produkt-Beschreibung
Produktbeschreibung:
In medizinischen Bildgebungssystemen, In-vitro-Diagnostika, Geräten zur Therapieunterstützung und fortschrittlichen medizinischen Automatisierungsgeräten wirkt sich die Bewegungssteuerung direkt auf die Bildqualität, Messgenauigkeit, Betriebsstabilität und Patientensicherheit aus.
Lineare Schwingspulenmotoren, die auf elektromagnetischen Direktantriebsprinzipien basieren, liefern präzise, geräuscharme und äußerst zuverlässige lineare Bewegungen ohne mechanische Übertragung und eignen sich daher ideal für medizinische Präzisionsinstrumente.
Der VCAB035-0105-00A, ein kurzhubiges, hochpräzises und geräuscharmes Modell der VCAB-Serie, wurde speziell für medizinische Mikropositionierungs- und stabile Betätigungsaufgaben entwickelt.
Da sich medizinische Geräte in Richtung höherer Präzision, minimalinvasiver Verfahren und intelligenter Bedienung weiterentwickeln, werden an Ausführungssysteme strenge Anforderungen an Positionierungsgenauigkeit, Reaktionsgeschwindigkeit und Betriebsstabilität gestellt. Lineare Schwingspulenmotoren mit Direktantrieb, hoher Präzision und geringer Vibration werden häufig in medizinischen Präzisionsinstrumenten eingesetzt.
Lineare Schwingspulenmotoren erzeugen lineare Bewegungen direkt durch elektromagnetische Kraft, eliminieren mechanischen Kontakt und Spiel und bieten eine Positionierungsauflösung im Mikrometer- oder sogar Submikrometerbereich. In medizinischen Bildgebungssystemen, mikrochirurgischen Geräten und In-vitro-Diagnoseinstrumenten werden Schwingspulenmotoren üblicherweise zur optischen Fokussierung, Sondenpositionierung und Feinjustierung der Probe verwendet, um Bildklarheit und Betriebsgenauigkeit zu gewährleisten.
Merkmale:
-
Spielbedingte Positionierungsfehler
-
Reibung und Verschleiß erzeugen Geräusche und Vibrationen
-
Mechanische Komplexität erhöht das Wartungsrisiko
-
Begrenzte Fähigkeit zur Kraftsteuerung mit hoher Bandbreite
-
Keine Zahnräder, Leitspindeln oder Riemen
-
Reibungslose Bewegung mit extrem leisem Betrieb
-
Extrem vibrationsarm, ideal für Bildgebungssysteme
-
Unterstützt Positions-, Geschwindigkeits- und Kraftregelung im geschlossenen Regelkreis
Produktparameter:
| Produktmodell | Spitzenkraft (N) |
Kontinuierliche Kraft bei 25℃(N) |
Gesamthub (mm) |
Maximale Spannung (V) |
Gegen-EMF-Konstante (V/m/s) |
Gewicht der Spule (G) |
Statordurchmesser | Schaftendgewinde (mm) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0,9 | 23 | 29.5 | M2 (außen) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2,5 (außen) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5,72 | 16.2 | 26.2 | M3 (Außen) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9,75 | 14.8 | 33 | M3 (Außen) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | Welle ∮4,8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3 (Außen) |
| VCAB0022-0448-00A | 22 | 11.4 | 44,8 | 14.3 | 4 | 52 | 48 | M3 (Innen) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3 (Innen) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5,87 | 23.5 | 36 | M3 (Außen) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3 (Innen) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3 (Innen) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46,5 | 53 | M3 (Innen) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3 (Innen) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3 (Außen) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8,88 | 65,9 | 38.1 | M3 (Innen) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3 (Innen) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3 (Innen) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63,4 | 8.1 | 177 | 72 | Welle ∮10 |
| VCAB0088-0191-00A | 88,5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3 (Innen) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3 (Innen) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | Welle ∮8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | Welle ∮10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | Welle ∮8 |
| VCAB0294-0498-00A | 294 | 56,8 | 49,8 | 114 | 24.5 | 685 | 93 | Welle ∮10 |
| VCAB0436-0187-00A | 436 | 147,6 | 18.7 | 40.7 | 40.7 | 648 | 80,4 | Welle ∮10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78,4 | Welle ∮10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76,2 | Welle ∮10 |
Anwendungen:
- Medizinische Bildgebungs-Fokus- und Positionierungssysteme
- IVD-Probenpositionierungsmodule
- Automatisierte Test- und Analyseauslösung
- Mikrodosier- und Präzisionsdosiersysteme
- Therapieassistenz- und Präzisionsoperationssysteme
