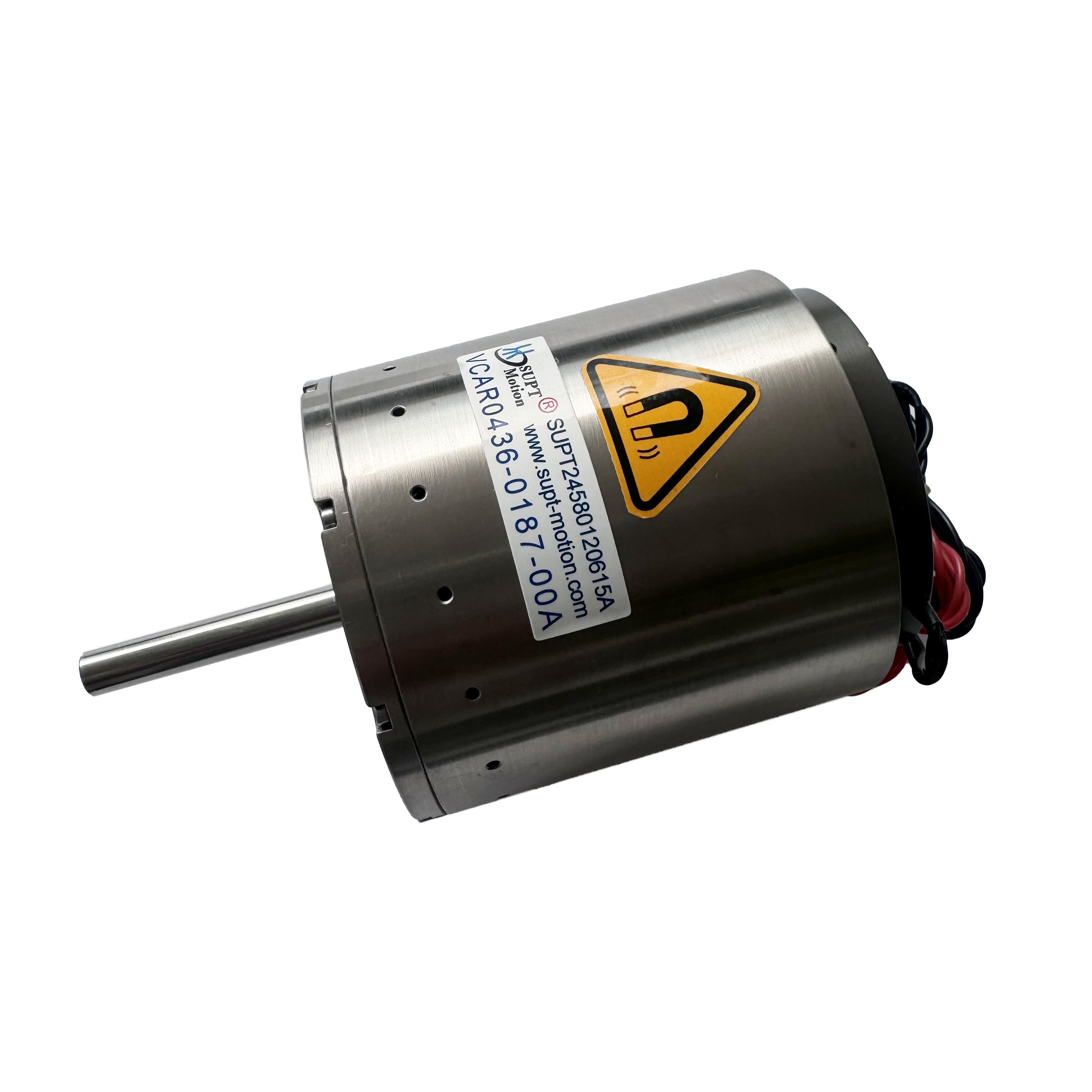

Geräuscharme, hochstabile, lineare Stimmspule für medizinische Scanner

  • Low Noise High Stability Linear Voice Coil Motor For Medical Scanners
  • Low Noise High Stability Linear Voice Coil Motor For Medical Scanners
  • Low Noise High Stability Linear Voice Coil Motor For Medical Scanners
  • Low Noise High Stability Linear Voice Coil Motor For Medical Scanners
Herkunftsort Porzellan, Suzhou
Markenname SUPT MOTION
Zertifizierung ISO9001,CE,3C
Modellnummer VCAB-Reihe
Min Bestellmenge 1Stk
Preis $108-$200
Verpackung Informationen Individuelle Verpackungen usw.
Lieferzeit 1-5 Stück, 5 Tage. > 20 Stück, zu verhandeln
Zahlungsbedingungen T/T
Versorgungsmaterial-Fähigkeit Zu verhandeln
Produktdetails
Garantie 3 Monate-1 Jahr Produktmodell VCAB0087-0563-00A
Gewicht (g) 177 Höchstkraft (N) 87
Gesamtlauf (mm) 56,3 Maximalspannung (V) 63,4
Anwendung Automatisches Produkt Geschwindigkeit Hoch
Produkttyp linearer Sprachspulenmotor Kommutierung Bürste
Kontinuierliche Kraft (N) 17,5 N Anwendungsfelder 3C Elektronik, Halbleiter, Automatisierung, Optik, Inspektionsausrüstung
Lärm Niedriges Geräusch
Hervorheben

Geräuscharme lineare Stimmspule

,

Hochstabilitäts-Sprachspulenmotor

,

Linearmotor für medizinische Scanner
Hinterlass eine Nachricht
Produkt-Beschreibung

Produktbeschreibung:

Der Linear-Voice-Coil-Motor VCAB0087-0563-00A von SUPT, ein Wellen-Linear-Voice-Coil-Motor, verwendet einen Moving-Coil-Betätigungsmechanismus in Kombination mit einer präzisionsgeführten Welle und Linearführungen und bietet eine hervorragende Stabilität in einer kompakten Struktur. Seine Permanentmagnetanordnung mit hohem Fluss erzeugt ein starkes Magnetfeld, das es der leichten beweglichen Spule ermöglicht, eine hochreaktionsfähige und lineare Kraftausgabe mit minimaler Trägheit zu erzeugen. Dieses Design ermöglicht es dem Aktuator, ein hervorragendes dynamisches Verhalten bei schneller Beschleunigung, Verzögerung und häufigen Hin- und Herbewegungen aufrechtzuerhalten.

Der Linear-Voice-Coil-Motor ist mit seinem reibungslosen Antrieb, der Hochfrequenzreaktion, der Auflösung im Nanometerbereich und der hochlinearen Bewegungsausgabe zu einem unverzichtbaren Aktuator in modernen medizinischen Scannern geworden. Er wird häufig in Blutanalysegeräten, CT-Hilfspositionierungseinheiten, konfokalen Scannern, Endoskop-Autofokusmodulen und Ultraschall-Sondenscannmechanismen eingesetzt und ermöglicht eine schnelle, geräuschlose, kontaktfreie und hochwiederholbare Mikropositionierungsleistung.

Merkmale:

  • Reibungslose Direktantriebsarchitektur
  • Ultrapräzise Mikropositionierung (Nanometer-Auflösung)
  • Bewegung mit extrem geringem Rauschen
  • Schnelle Reaktion im Millisekundenbereich
  • Unterstützt Closed-Loop-Positions-/Kraftregelung

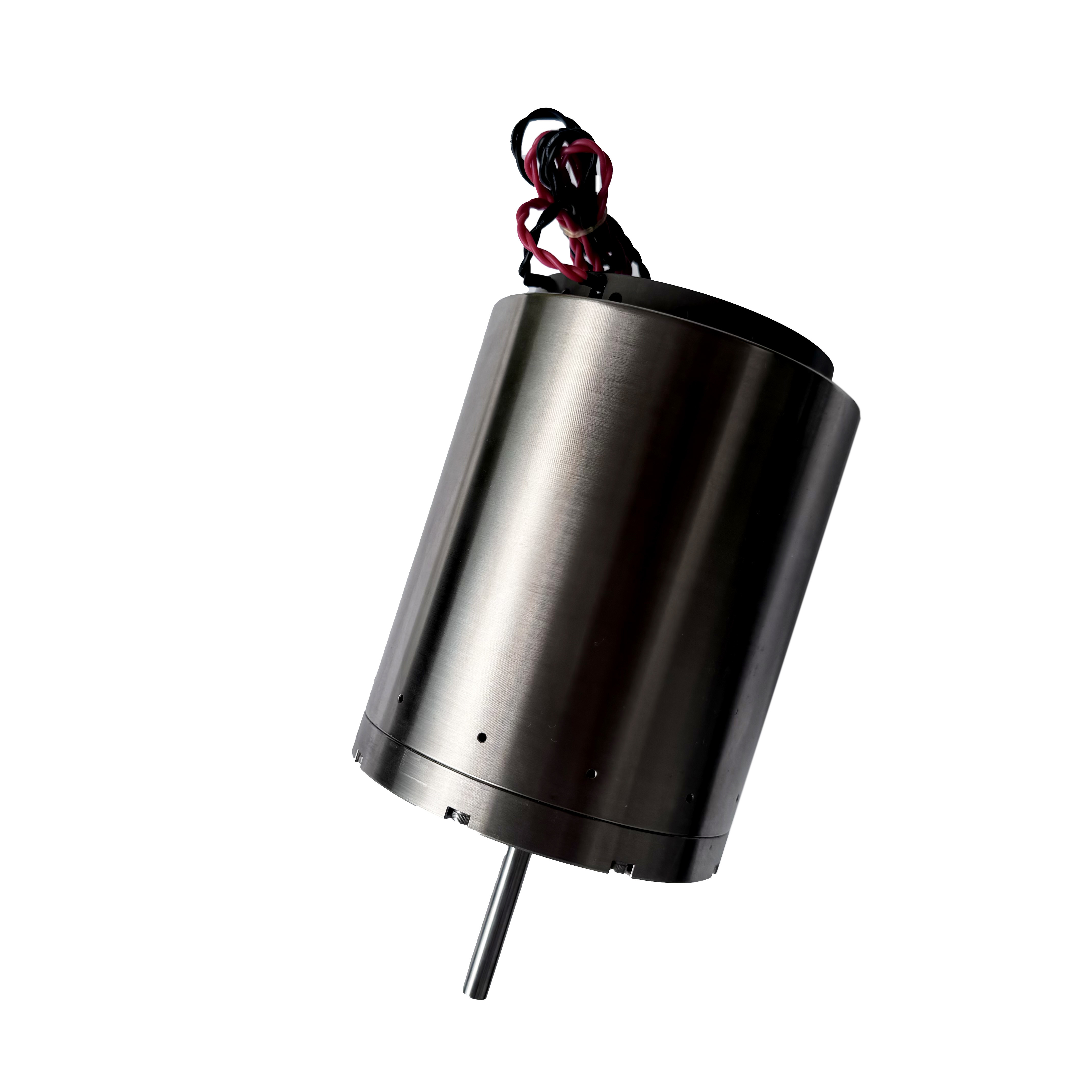

Geräuscharme, hochstabile, lineare Stimmspule für medizinische Scanner 0

Technische Daten:

Hub: 56,3 mm

Dauerkraft: 147,6 N

Spitzenkraft: 87 N

Kraftkonstante: 8 N/A

Widerstand: 35,2 Ω

Masse: gut

Abmessungen: 200 * 400 * 400 cm

Arbeitsstrom: 1,8 A

Produktparameter:

Produktmodell Spitzenkraft
(N)		 Dauerkraft
bei 25℃ (N)		 Gesamthub
(mm)		 Max. Spannung
(V)		 Gegen-EMK-Konstante
(V/m/s)		 Gewicht der Spule
(g)		 Stator-Durchmesser Gewinde am Wellenende
(mm)
VCAB0005-0039-00A 5 1,5 3 5,4 0,9 23 29,5 M2 (außen)
VCAB0005-0050-00A 5 2,2 3,9 14,5 3,1 27 31,5 M2,5 (außen)
VCAB0013-0072-00A 13 4,2 7,2 26,6 5,72 16,2 26,2 M3 (außen)
VCAB0015-0062-00A 15 6,5 6,2 26,2 9,75 14,8 33 M3 (außen)
VCAB0015-0127-00A 15 4,9 12,7 21,5 4,1 12,5 30,5 Welle ∮4,8
VCAB0022-0098-00A 22 6,6 9,8 24,7 5,8 20 34,1 M3 (außen)
VCAB0022-0448-00A 22 11,4 44,8 14,3 4 52 48 M3 (innen)
VCAB0032-0050-00A 32 8,9 5 29,3 7,1 48 40 M3 (innen)
VCAB0033-0099-00A 33 8 9,9 24,3 5,87 23,5 36 M3 (außen)
VCAB0033-0224-00A 33 13,5 22,4 26,7 6,8 69 58 M3 (innen)
VCAB0035-0105-00A 35 15,6 10,5 11,9 5 91 50 M3 (innen)
VCAB0044-0040-00A 44 16,3 4 18,3 8,9 46,5 53 M3 (innen)
VCAB0044-0059-00A 44,1 17,7 5,9 14,3 8 43 46 M3 (innen)
VCAB0044-0075-00A 44 13,7 7,5 16,8 7,6 38,6 31,1 M3 (außen)
VCAB0044-0249-00A 44 11,7 24,9 44,9 8,88 65,9 38,1 M3 (innen)
VCAB0070-0149-00A 70 27,3 14,9 26,9 17,7 79 43 M3 (innen)
VCAB0087-0062-00A 87 21,67 6,2 34,5 12,7 45,2 43,1 M3 (innen)
VCAB0087-0563-00A 87 17,5 56,3 63,4 8,1 177 72 Welle ∮10
VCAB0088-0191-00A 88,5 23,2 19,1 29,9 8 162 50,8 M3 (innen)
VCAB0105-0164-00A 105 35,4 16,1 20,1 11,5 150 60,4 M3 (innen)
VCAB0113-0089-00A 113 35 8,9 31 17,5 125 73 Welle ∮8
VCAB0262-0112-00A 262 111 11,2 35,1 41 285 71 Welle ∮10
VCAB0262-0249-00A 262 112 24,9 28,2 26 785 66 Welle ∮8
VCAB0294-0498-00A 294 56,8 49,8 114 24,5 685 93 Welle ∮10
VCAB0436-0187-00A 436 147,6 18,7 40,7 40,7 648 80,4 Welle ∮10
VCAB0436-0250-00A 436 167 25 31,6 37,2 775 78,4 Welle ∮10
VCAB0445-0300-00A 445 185 30 33 35 920 76,2 Welle ∮10



Anwendungen:

  • Konfokale optische / Laserscanner
  • Endoskop-Autofokuseinheiten
  • Hämatologie-Zellscanner
  • Ultraschall-Sondenscannmechanismen
  • Mikropositionierungstische für medizinische Labore
  • CT-/Röntgen-Positionierungseinheiten

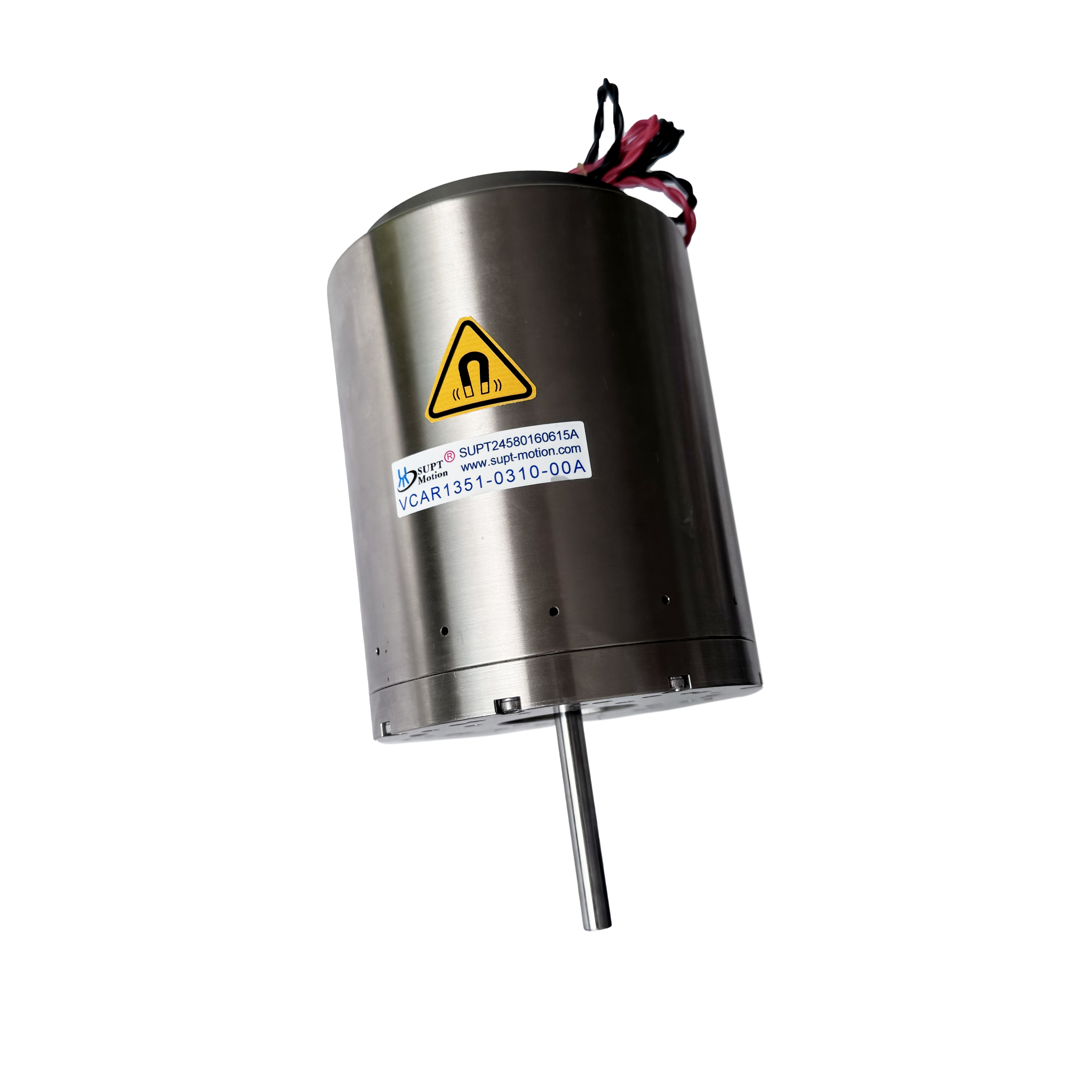

Geräuscharme, hochstabile, lineare Stimmspule für medizinische Scanner 1
