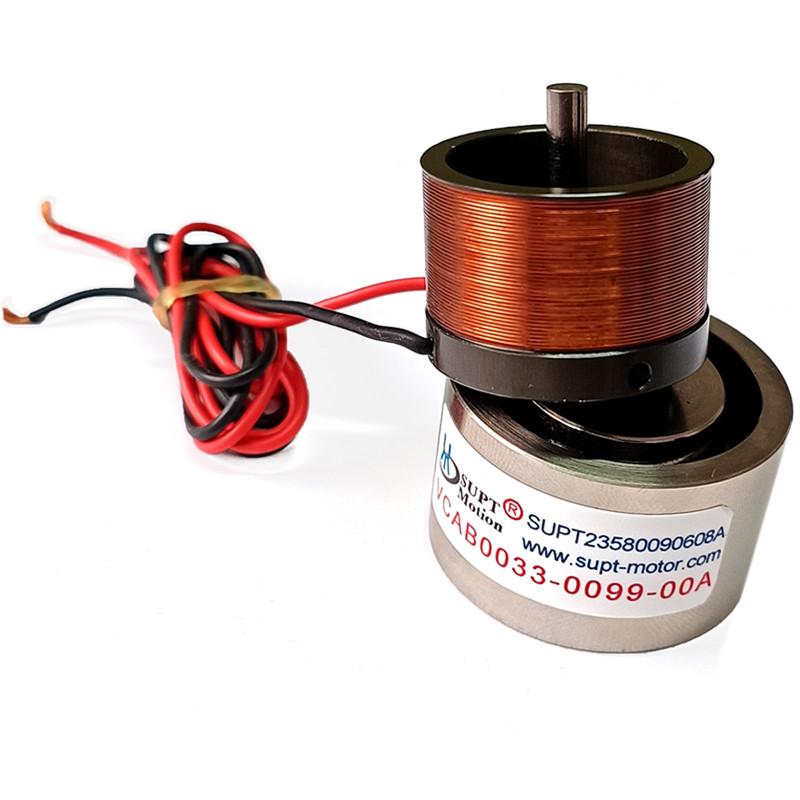

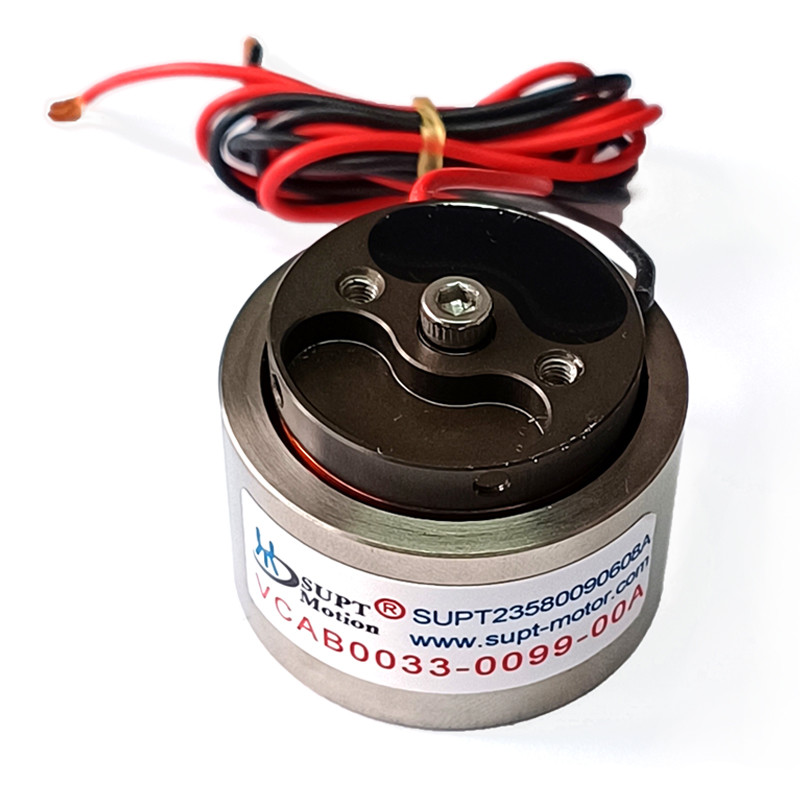

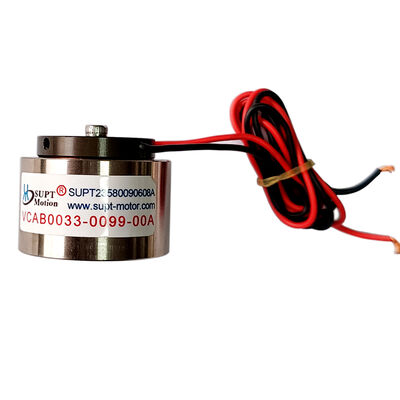

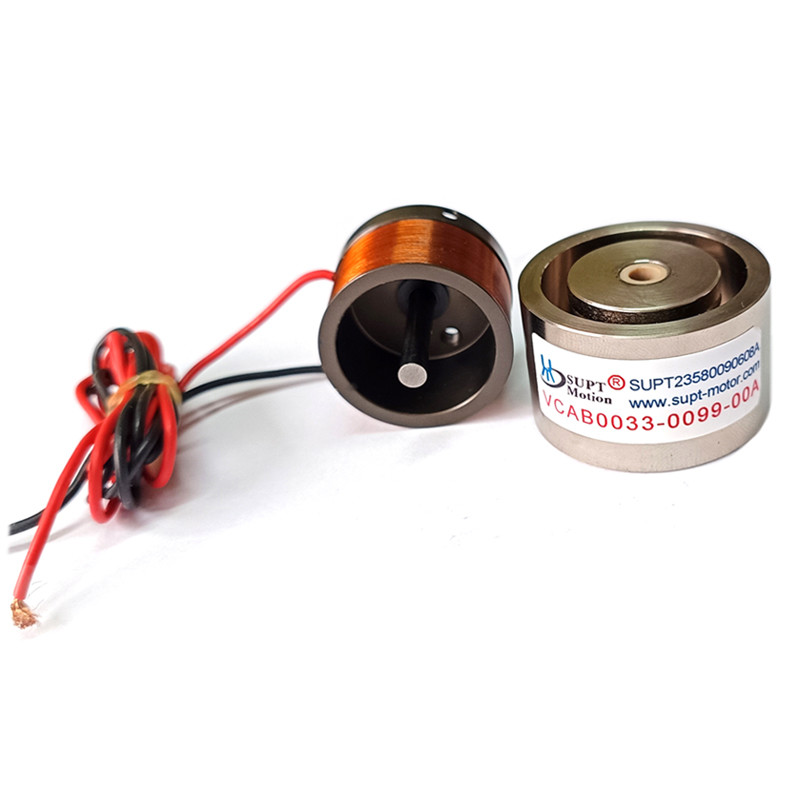

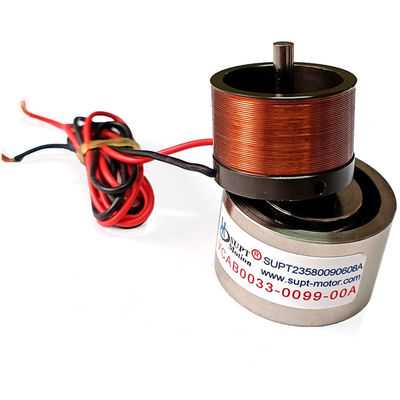

24V-Hochreaktions-Linear-Voice-Coil-Motor für die 3C-Elektronikmontage
| Herkunftsort | Porzellan, Suzhou |
|---|---|
| Markenname | SUPT MOTION |
| Zertifizierung | ISO9001,CE,3C |
| Modellnummer | VCAB-Reihe |
| Min Bestellmenge | 2 STÜCK |
| Preis | $102-$160 |
| Verpackung Informationen | Individuelle Verpackungen usw. |
| Lieferzeit | 1-5 Stück, 5 Tage. > 20 Stück, zu verhandeln |
| Zahlungsbedingungen | T/T |
| Versorgungsmaterial-Fähigkeit | Zu verhandeln |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
WhatsAPP:0086 18588475571
wechat: 0086 18588475571
Skypen: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Garantie | 3 Monate-1 Jahr | Produktmodell | VCAB0033-0099-00A |
|---|---|---|---|
| Gewicht (g) | 5.87 | Höchstkraft (N) | 33 |
| Gesamtlauf (mm) | 9.9 | Maximalspannung (V) | 24 |
| Anwendung | Automatisches Produkt | Positionierungsgenauigkeit | Hoch |
| Produkttyp | linearer Sprachspulenmotor | Kommutierung | Bürste |
| Kontinuierliche Kraft (N) | 8N | Anwendungsfelder | 3C Elektronik, Halbleiter, Automatisierung, Optik, Inspektionsausrüstung |
Produkt-Beschreibung
Beschreibung des Produkts:
Die linearen Stimmspule-Motoren der SUPT VCAB-Serie sind direkt angetriebene Aktoren, die speziell für hohe Geschwindigkeiten und präzise Bewegung auf Mikronebene entwickelt wurden.Sie erzielen eine hohe Leistungsfähigkeit, einschließlich der hohen Frequenz, hohe Geschwindigkeit, hohe Beschleunigung, hohe Präzision, reibungsloser Betrieb und keine Rückschläge. Sie werden häufig in der 3C-Fertigung, der visuellen Inspektion, Halbleitern, medizinischen Instrumenten,und wissenschaftliche Forschungsgeräte.
Lineare Stimmspule-Motoren sind zu einem der wichtigsten Präzisionsantriebe in der 3C-Elektronikindustrie geworden, aufgrund ihrer hohen Frequenzantwort, ihrer hochpräzisen Positionierung, ihrer hohen Beschleunigung,und reibungslose BewegungsstrukturDa sich Smartphones, Tablets, Wearables und Laptops weiter in Richtung dünnerer Formfaktoren und höherer Konsistenz entwickeln,Automatisierungsgeräte erfordern eine Genauigkeit auf Mikronebene und eine dynamische Leistung auf MillisekundenebeneLineare Stimmspule-Motoren sind einzigartig geeignet, um diesen anspruchsvollen Anforderungen gerecht zu werden.
In 3C-Montageprozessen werden Linear Voice Coil Motoren in Hochgeschwindigkeits-Pick-and-Place-Systemen, Präzisionspress-Fit-Stationen, Laserschweißen, Spendensteuerung, FPC-Ausrichtung,Produktion von KameramodulenDank ihrer direkten Antriebs-Linearkraftleistung, ohne Zahnrad, ohne Rückschlag und ohne mechanische Übertragung,Lineare Stimmspule-Motoren liefern eine Positionslösung auf NanometerebeneDies ermöglicht eine sehr stabile Bewegung für Aufgaben, die eine äußerst feine Ausrichtung, eine präzise Tiefenkontrolle oder eine Echtzeit-Trajektorieanpassung erfordern.
Eigenschaften:
- 9.9 mm Schlag für schnelle Kurzstreckenbewegungen geeignet
- Hochfrequenzantwort für schnelle Inspektion und Mikroanpassung
- Hohe Schubdichte, die eine starke Beschleunigung ermöglicht
- Kernlose Struktur mit null Zahnrädern
- 24V-Eingang für eine einfache industrielle Integration
- Kompakt und leicht für eingebettete Module und Befestigungen
Allgemeine Spezifikationen (je nach Modell)
- Nennspannung: 24V
- Dauerkraft: 8 N
- Höchstkraft: 33 N
- Schlag: 5 ̊60 mm / anpassbar
- Frequenzantwort: ≥ 100 Hz
- Wiederholbarkeit: ≤ 1 μm
- Struktur: Kernlose Spule + hochenergetische Magnetmasse
- Kühlung: Natürliche Konvektion (Luft-/Flüssigkeitskühlung optional)
Produktparameter:
| Produktmodell | Spitzenkraft (N) |
Ständige Kraft bei 25°C (N) |
Gesamtschlag (mm) |
Höchstspannung (V) |
Rückwärts-EMF-Konstante (V/m/s) |
Gewicht der Spule (g) |
Statordurchmesser | Schachtendring (mm) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2 (Außen) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5 (Außen) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3 (Außen) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3 (Außen) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | Schacht ¥4.8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3 (Außen) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3 (innere) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3 (innere) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3 (Außen) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3 (innere) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3 (innere) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3 (innere) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3 (innere) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3 (Außen) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3 (innere) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3 (innere) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3 (innere) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | Schacht ¥10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3 (innere) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3 (innere) |
| Die in Absatz 1 genannten Anforderungen gelten nicht für die in Absatz 1 genannten Fahrzeuge. | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | Schacht 8 |
| Die in Absatz 1 genannten Bedingungen gelten für die in Absatz 1 genannten Verfahren. | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | Schacht ¥10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | Schacht 8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | Schacht ¥10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | Schacht ¥10 |
| Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen, die in einem anderen Mitgliedstaat als dem in Absatz 1 Buchstabe b genannten Mitgliedstaat in Betrieb sind. | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | Schacht ¥10 |
| Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die in Absatz 1 Buchstabe b genannten Fahrzeuge. | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | Schacht ¥10 |
Anwendungen:
- Präzisionsmontage und Mikropositionierung
- Optische Ausrichtungsmodule
- Kompakte Prüfmaschinen
- Medizinische Analyse / Mikrofluidik
- Forschungslaborphasen
