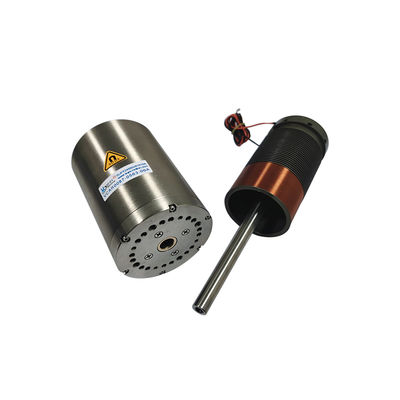

Hochfrequenzreaktions-lineare Stimmspule für die 3C-Elektronikherstellung
| Herkunftsort | Porzellan, Suzhou |
|---|---|
| Markenname | SUPT MOTION |
| Zertifizierung | ISO9001,CE |
| Modellnummer | VCAB-Reihe |
| Min Bestellmenge | 2pcs |
| Preis | $110-$180 |
| Verpackung Informationen | Individuelle Verpackungen usw. |
| Lieferzeit | 1-5 Stück, 5 Tage. > 20 Stück, zu verhandeln |
| Zahlungsbedingungen | T/t |
| Versorgungsmaterial-Fähigkeit | ausgehandelt werden |
Produktdetails
| Garantie | 3 Monate-1 Jahr | Produktmodell | VCAB0087-0563-00A |
|---|---|---|---|
| Gewicht (g) | 177 | Höchstkraft (N) | 87 |
| Gesamtlauf (mm) | 56,3 | Maximalspannung (V) | 63,4 |
| Anwendung | Automatisches Produkt | Positionierungsgenauigkeit | Hoch |
| Produkttyp | linearer Sprachspulenmotor | Kommutierung | Bürste |
| Kontinuierliche Kraft (N) | 17,5 N | ||
| Hervorheben | Hochfrequenz-lineare Sprachspulenmotor,3C-Elektronik-Sprachspulenmotor,Linear-Sprachspulenmotor mit Garantie |
||
Produkt-Beschreibung
Beschreibung des Produkts:

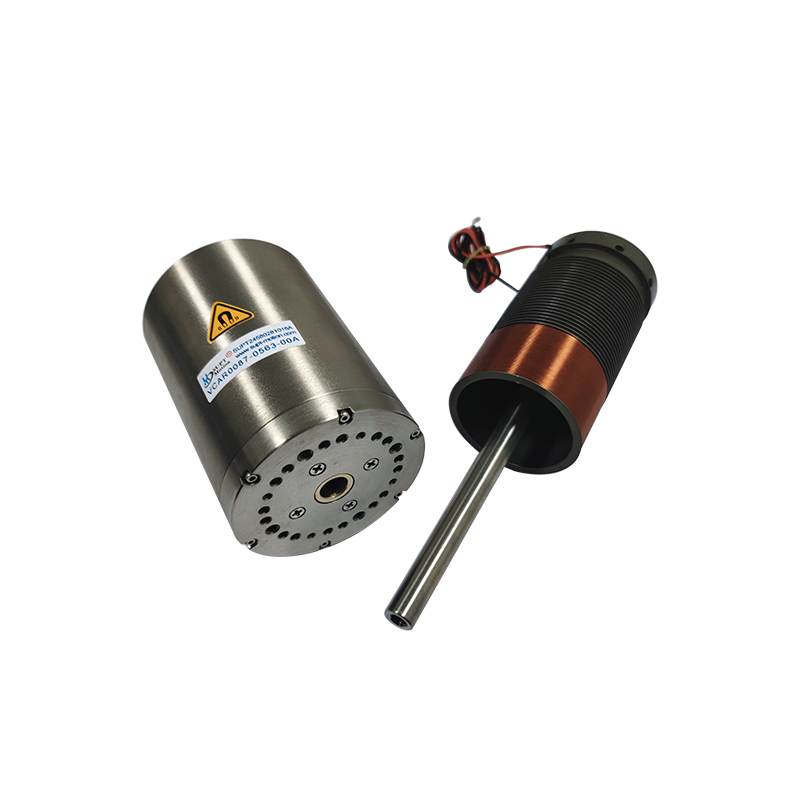

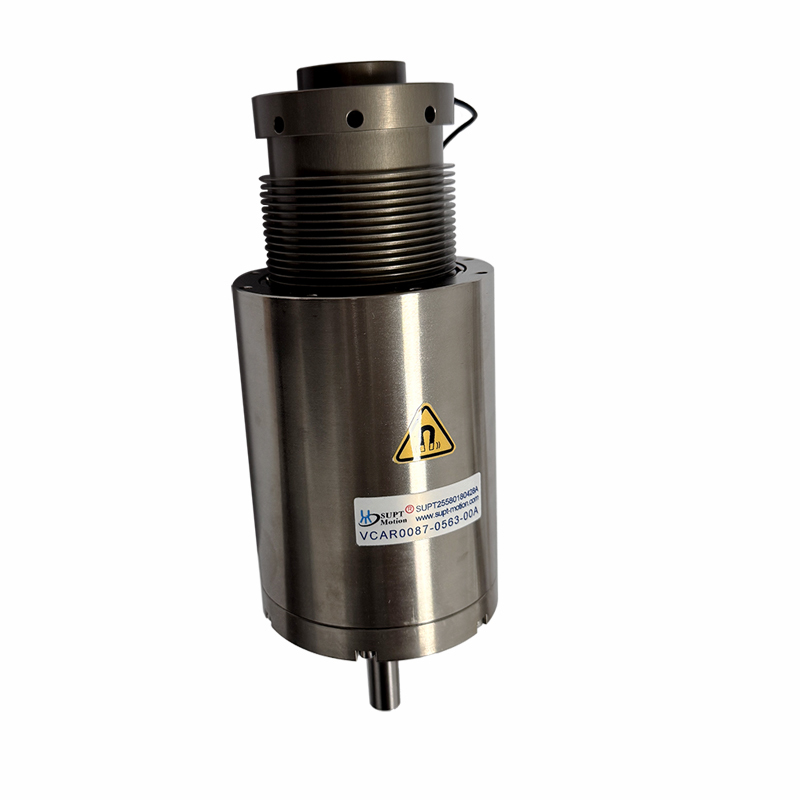

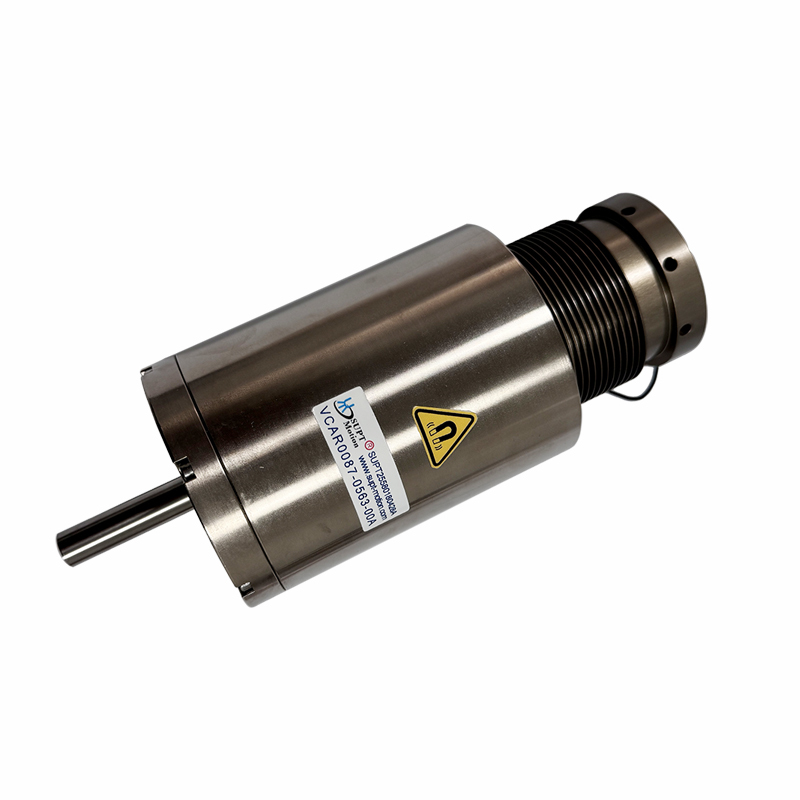

Der schachtmontierte lineare Stimmspule-Motor des SUPT besteht aus einem Permanentmagnet, einer beweglichen Spule und einem Führungsmechanismus.Dieser lineare Stimmspulenmotor beinhaltet eine integrierte Bewegungsachse und Präzisions-Linearlager, Modell VCAB0087-0563-00A. Mit kompakten Lager- und Wellendurchmesser mit längerer Länge arbeitet es wie ein gebürsteter Motor. Zu seinen Leistungsvorteilen gehören hohe Reaktionsgeschwindigkeit,hochpräzise PositionierungLineare Stimmspule-Motoren finden umfangreiche Anwendungen, die häufig in 3C-Elektronik-Fertigungs- und Testgeräten eingesetzt werden.In der 3C-ElektronikherstellungDie linearen Stimmspule-Motoren von SUPT ermöglichen eine präzise "lineare + rotierende" Bewegung bei Prozessen wie Chipverpackung, Kamera-Modulmontage und Komponentenintegration.Ihre hohe Leistung ermöglicht einen sanften Kontakt mit empfindlichen Bauteilen mit minimalem Einsatz von Kraft, der Schutz vor Schäden gewährleistet.
Eigenschaften:
Typ:Linear Voice Coil-Motor, Schacht-montierte Linear Voice Coil-Motor, Linear Motion Actuator der VCAB-Serie.
Geschwindigkeit:Hochgeschwindigkeit
Produktmodell:VCAB0087-0563-00A
Haupteigenschaften von linearen Spulenmotoren: direkter Antrieb, Vermeidung von Rückschlag und Reibungsfehlern durch Zahnräder, Schrauben und andere Übertragungsmechanismen.
Hohe Reaktionsgeschwindigkeit: Reaktionszeit von bis zu Millisekunden oder Untermillisekunden, geeignet für Hochgeschwindigkeitsscan- und Echtzeitsteuerungssysteme.
Hochpräzisionssteuerung: In geschlossenen Systemen kann eine Positionierungsgenauigkeit auf Nanometerebene erreicht werden, die für Inspektionsaufgaben mit hoher Präzision geeignet ist.
Produktparameter:
| Produktmodell | Spitzenkraft (N) |
Ständige Kraft bei 25°C (N) |
Gesamtschlag (mm) |
Höchstspannung (V) |
Rückwärts-EMF-Konstante (V/m/s) |
Gewicht der Spule (g) |
Statordurchmesser | Schachtendring (mm) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2 (Außen) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5 (Außen) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3 (Außen) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3 (Außen) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | Schacht ¥4.8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3 (Außen) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3 (innere) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3 (innere) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3 (Außen) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3 (innere) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3 (innere) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3 (innere) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3 (innere) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3 (Außen) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3 (innere) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3 (innere) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3 (innere) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | Schacht ¥10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3 (innere) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3 (innere) |
| Die in Absatz 1 genannten Anforderungen gelten nicht für die in Absatz 1 genannten Fahrzeuge. | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | Schacht 8 |
| Die in Absatz 1 genannten Bedingungen gelten für die in Absatz 1 genannten Verfahren. | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | Schacht ¥10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | Schacht 8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | Schacht ¥10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | Schacht ¥10 |
| Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen, die in einem anderen Mitgliedstaat als dem in Absatz 1 Buchstabe b genannten Mitgliedstaat in Betrieb sind. | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | Schacht ¥10 |
| Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die in Absatz 1 Buchstabe b genannten Fahrzeuge. | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | Schacht ¥10 |
Anwendungen:
Die SHAFT-montierten linearen Stimmspule-Motoren von SUPT MOTION in spezifischen Anwendungen für die 3C-Elektronikherstellung: Laminationsmontage von Kameramodulen, Touchscreen-Empfindlichkeit und Schlüssel-Haltbarkeitsprüfung,Komponentenbearbeitung, und PCB-Boardmontage.
1Die Schacht-montierten linearen Stimmspule-Motoren verfügen über eine sehr lange Lebensdauer, stabile Leistung und hohe Frequenz, hohe Geschwindigkeit und hohe Reaktionsfähigkeit.Sie können authentischen Fingerdruck simulieren.. Geeignet zum Testen von Touchscreen-Funktionen wie Tippen, Wischen und Langdrücken auf kapazitiven/resistiven Bildschirmen in Smartphones, Tablets und Uhren,sowie die Durchführung wiederholter Druckfestigkeitstests für physische Tasten wie Tastaturen und Telefon-Power-TastenDurch die Analyse von Rückkopplungskraft und Verschiebung helfen sie bei der Erstellung von Qualitätsüberwachungsmodellen für große Datenmengen.
2Bei der PCB-Ansammlung ermöglichen geschaltete lineare Stimmspule-Motoren ein schnelles Laden und Entladen.Durch Anpassung der Ausrichtung der Bauteile vor dem Einsetzen an die PCB-Löcher, sorgen sie für eine präzise Platzierung und verhindern eine Fehlausrichtung oder eine falsche Einführung von Löchern.
