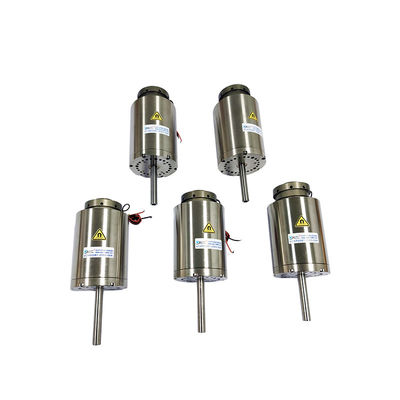

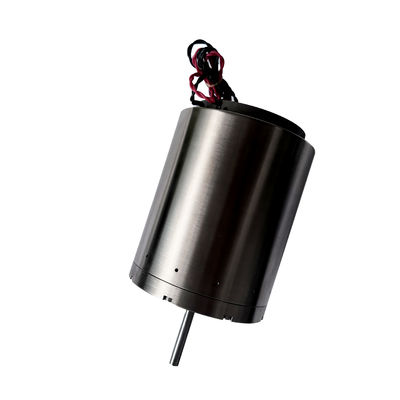

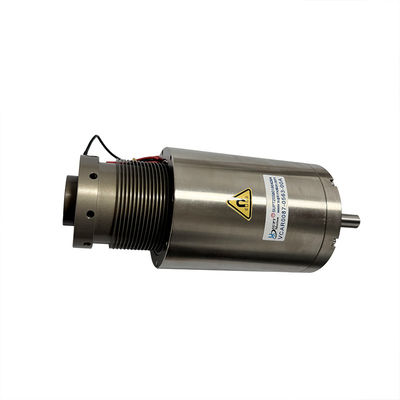

Hochfrequente Lautstärke VCAB-Serie Lineare Stimmspule-Motoren für Präzisionsprüfgeräte

Herkunftsort Porzellan, Suzhou
Markenname SUPT MOTION
Zertifizierung ISO9001
Modellnummer VCAB-Reihe
Min Bestellmenge 2 PCS
Preis $159
Verpackung Informationen Maßgeschneiderte Verpackungen usw.
Lieferzeit 1-5 Stück, 5 Tage. > 20 Stück, zu verhandeln
Zahlungsbedingungen T/T
Versorgungsmaterial-Fähigkeit Unterhandelbar

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

WhatsAPP:0086 18588475571

wechat: 0086 18588475571

Skypen: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Gewährleistung 3 Monate-1 Jahr Produktmodell VCAB0087-0563-00A
Gewicht 177g Höchstkraft (N) 87
Gesamtlauf (mm) 56,3 Maximalspannung (V) 63,4
Anwendung Automatisches Produkt Positionsgenauigkeit Hoch
Linearität Hoch Art der Ware linearer Sprachspulenmotor
Antriebstyp Stimmspule
Hinterlass eine Nachricht
Produkt-Beschreibung

Beschreibung des Produkts:

Lineare Stimmspule-Motoren sind bürstenlose, direkt angetriebene lineare Bewegungsauslöser, die die Lorentz-Kraft nutzen, um eine präzise, schnelle lineare Verschiebungskontrolle zu erreichen.
Lineare Sprachspulenmotoren haben eine leichte Motorspule, kurze Reaktionszeit und hohe Frequenz.Modularisierte Konstruktion, kann angepasst werden.
in Präzisionsprüfgeräten wie Halbleiterprüfungen, Präzisionsmessgeräten, mikroskopischen Bildgebungen, Nano-Verlagerungsplattformen und anderen Systemen,Lineare Stimmspule-Motoren spielen aufgrund ihrer hohen dynamischen Reaktion und hoher Präzision eine wichtige Rolle.
Lineare Stimmspule-Motoren werden in optischen Inspektionssystemen zur Steuerung der Position von Detektoren oder optischen Elementen verwendet, um eine hochdruckige Fokussierung, Fokussierung,Optisches Pfad-Scannen und sonstige Vorgänge.
Bei Halbleiterprüfgeräten zur Realisierung von Hochgeschwindigkeits- und Präzisionssonde- oder Plattform-Scannungen zur Fehlererkennung und Bildgewinnung.

Eigenschaften:

Lineare Stimmspule-Motoren verfügen über eine eingebaute Bewegungswelle und präzise lineare Lager.
Die kinematische Welle besteht aus leichten, sehr starren und verschleißbeständigen Materialien höchster Qualität.

Hauptmerkmale von linearen Spulenmotoren: direkter Antrieb, Vermeidung von Rückschlag und Reibungsfehlern durch Zahnräder, Schrauben und andere Übertragungsmechanismen.
Hohe Reaktionsgeschwindigkeit: Reaktionszeit von bis zu Millisekunden oder Untermillisekunden, geeignet für Hochgeschwindigkeitsscan- und Echtzeitsteuerungssysteme.
Hochpräzisionssteuerung: In geschlossenen Schleiersystemen kann eine Positionierungsgenauigkeit auf Nanometerebene erreicht werden, die für Inspektionsaufgaben mit hoher Präzision geeignet ist.



Produktparameter:

Produktmodell Spitzenkraft
(N)
Ständige Kraft
bei 25°C (N)
Gesamtschlag
(mm)
Höchstspannung
(V)
Rückwärts-EMF-Konstante
(V/m/s)
Gewicht der Spule
(g)
Statordurchmesser Schachtendring
(mm)
VCAB0005-0039-00A 5 1.5 3 5.4 0.9 23 29.5 M2 (Außen)
VCAB0005-0050-00A 5 2.2 3.9 14.5 3.1 27 31.5 M2.5 (Außen)
VCAB0013-0072-00A 13 4.2 7.2 26.6 5.72 16.2 26.2 M3 (Außen)
VCAB0015-0062-00A 15 6.5 6.2 26.2 9.75 14.8 33 M3 (Außen)
VCAB0015-0127-00A 15 4.9 12.7 21.5 4.1 12.5 30.5 Schacht ¥4.8
VCAB0022-0098-00A 22 6.6 9.8 24.7 5.8 20 34.1 M3 (Außen)
VCAB0022-0448-00A 22 11.4 44.8 14.3 4 52 48 M3 (innere)
VCAB0032-0050-00A 32 8.9 5 29.3 7.1 48 40 M3 (innere)
VCAB0033-0099-00A 33 8 9.9 24.3 5.87 23.5 36 M3 (Außen)
VCAB0033-0224-00A 33 13.5 22.4 26.7 6.8 69 58 M3 (innere)
VCAB0035-0105-00A 35 15.6 10.5 11.9 5 91 50 M3 (innere)
VCAB0044-0040-00A 44 16.3 4 18.3 8.9 46.5 53 M3 (innere)
VCAB0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 M3 (innere)
VCAB0044-0075-00A 44 13.7 7.5 16.8 7.6 38.6 31.1 M3 (Außen)
VCAB0044-0249-00A 44 11.7 24.9 44.9 8.88 65.9 38.1 M3 (innere)
VCAB0070-0149-00A 70 27.3 14.9 26.9 17.7 79 43 M3 (innere)
VCAB0087-0062-00A 87 21.67 6.2 34.5 12.7 45.2 43.1 M3 (innere)
VCAB0087-0563-00A 87 17.5 56.3 63.4 8.1 177 72 Schacht ¥10
VCAB0088-0191-00A 88.5 23.2 19.1 29.9 8 162 50.8 M3 (innere)
VCAB0105-0164-00A 105 35.4 16.1 20.1 11.5 150 60.4 M3 (innere)
Die in Absatz 1 genannten Anforderungen gelten nicht für die in Absatz 1 genannten Fahrzeuge. 113 35 8.9 31 17.5 125 73 Schacht 8
Die in Absatz 1 genannten Bedingungen gelten für die in Absatz 1 genannten Verfahren. 262 111 11.2 35.1 41 285 71 Schacht ¥10
VCAB0262-0249-00A 262 112 24.9 28.2 26 785 66 Schacht 8
VCAB0294-0498-00A 294 56.8 49.8 114 24.5 685 93 Schacht ¥10
VCAB0436-0187-00A 436 147.6 18.7 40.7 40.7 648 80.4 Schacht ¥10
Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen, die in einem anderen Mitgliedstaat als dem in Absatz 1 Buchstabe b genannten Mitgliedstaat in Betrieb sind. 436 167 25 31.6 37.2 775 78.4 Schacht ¥10
Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die in Absatz 1 Buchstabe b genannten Fahrzeuge. 445 185 30 33 35 920 76.2 Schacht ¥10

Anwendungen:

Hauptanwendungen von linearen Stimmspule-Motoren:
1- Halbleiterindustrie: Verkabelung, Schneiden, Bohren, Transportsysteme, Schweißen, Robotik.
2- Funktionsweise des Ventilfeldes: Typmessventil, Druckprüfsystem, pneumatisches Ventil chemische Spritze.
3Mikro­mechanische Industrie: Zuführungssysteme, Mikroborungen, Präzisionsstempeln.
4Schwingungssysteme: Schwingungstische, Schwingungsplattformen.
5Medizinischer Bereich: Mikro-Injektionssysteme, Atemgeräte, Prüfgeräte.
6Luftfahrttechnik: Flugsteuerungssysteme, Rückkopplungssysteme für Piloten.
7­ Gewerblicher Sektor: computergestützte Kühlpumpen, Mikrokamera­Automatikfokus.
8­ Automationsindustrie: Laserausrüstung, Spender, Prüfgeräte, Textilmaschinen.
