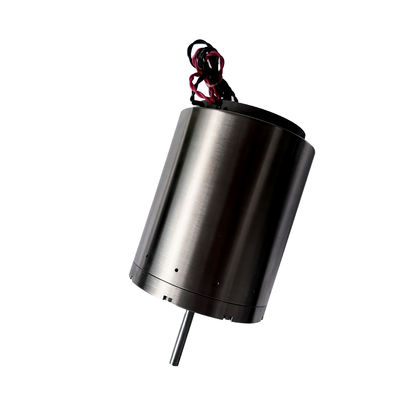

Motoren mit hoher Beschleunigung und hoher Präzision mit linearer Stimmspule für Drahtbindmaschinen
| Herkunftsort | Porzellan, Suzhou |
|---|---|
| Markenname | SUPT MOTION |
| Zertifizierung | ISO9001 |
| Modellnummer | VCAB0033-0224-00A |
| Min Bestellmenge | 1 Stück |
| Preis | $149 |
| Verpackung Informationen | Karton versiegelte Verpackung etc. |
| Lieferzeit | 1-5 Produkte 5-7 Tage Versand, Proben 3-5 Tage, Großhandel zu verhandeln |
| Zahlungsbedingungen | T/T |
| Versorgungsmaterial-Fähigkeit | ausgehandelt werden |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
WhatsAPP:0086 18588475571
wechat: 0086 18588475571
Skypen: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Garantie | 3 Monate-1 Jahr | Spitzenkraft | 33N |
|---|---|---|---|
| Aktivierungsmethode | Stimmspule | Produktmodell | VCAB0033-0224-00A |
| Gebrauch | Messmaschinen, Laserschweißen, Laserschneiden, Klebemaschinen, Sprühmaschinen, Stanzmaschinen, Verte | Leistung | Hohe Leistung |
| Spannungsbereich | 26.7V | Umstellung | Bürste |
| Gesamtschlag | 22.4mm | Gewicht | 69g |
| Hervorheben | Hochbeschleunigungslineare Stimmspule-Motoren,Hochpräzise lineare Stimmspule-Motoren,Maschinen zum Binden von Draht |
||
Produkt-Beschreibung
Beschreibung des Produkts:
Lineare Stimmspule-Motoren werden in Halbleiter-Kristallverfestigungsmaschinen und Drahtverbindungsmaschinen weit verbreitet.Für das Schweißverfahren spezialisierte Entwicklung von Stimmspule-Motor und Linearmotor Direktantriebssystem, Bewegungssteuerung Algorithmen und Antriebstechnologie nach mehr als zehn Jahren iterativen Upgrades, können leicht und stabil hochaufwärts, hochpräzise Knallkopfbewegung steuern,Der U-Tech-Sprachspulenmotor hat eine Hochfrequenzantwort., hohe Präzision, hohe Geschwindigkeit, hohe Beschleunigung, einfache Struktur, geringe Größe, gute Krafteigenschaften, einfache Bedienung und andere Vorteile.Es eignet sich für Kurzschlag-SchlussservoanwendungenAufgrund seiner geringen Größe eignet er sich besonders für den Einsatz in einem engen Raum.So kann es eine hohe Beschleunigung erreichen und kann hohe Geschwindigkeit Schwingung wechselnden Bewegung tun.
Linear voice coil motor in the application of wire welding machine is mainly reflected in the improvement of production efficiency and reduce the dependence on the import of foreign complete sets of equipment. Drahtverbindungsmaschine ist ein weit verbreitetes Gerät für die Hintergrundbeleuchtung und IC-Pakete und Arrays und andere Halbleiter-Blei-Schweiß-Automatisierungsausrüstung.
Eigenschaften:
Lineare Stimmspule-Motoren verfügen über eine eingebaute Bewegungsachse und präzise lineare Lager.
Die kinematische Achse besteht aus leichten, starren, verschleißfesten und hochwertigen Materialien.
Die Drehspirale ist leicht, mit kurzer Reaktionszeit und hoher Frequenz.
Produktparameter:
| Produktmodell | Spitzenkraft (N) |
Ständige Kraft bei 25°C (N) |
Gesamtschlag (mm) |
Höchstspannung (V) |
Rückwärts-EMF-Konstante (V/m/s) |
Gewicht der Spule (g) |
Statordurchmesser | Schachtendring (mm) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2 (Außen) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5 (Außen) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3 (Außen) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3 (Außen) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | Schacht ¥4.8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3 (Außen) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3 (innere) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3 (innere) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3 (Außen) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3 (innere) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3 (innere) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3 (innere) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3 (innere) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3 (Außen) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3 (innere) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3 (innere) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3 (innere) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | Schacht ¥10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3 (innere) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3 (innere) |
| Die in Absatz 1 genannten Anforderungen gelten nicht für die in Absatz 1 genannten Fahrzeuge. | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | Schacht 8 |
| Die in Absatz 1 genannten Bedingungen gelten für die in Absatz 1 genannten Verfahren. | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | Schacht ¥10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | Schacht 8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | Schacht ¥10 |

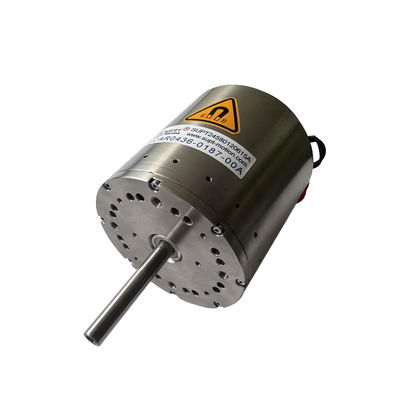

| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | Schacht ¥10 |
| Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen, die in einem anderen Mitgliedstaat als dem in Absatz 1 Buchstabe b genannten Mitgliedstaat in Betrieb sind. | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | Schacht ¥10 |
| Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die in Absatz 1 Buchstabe b genannten Fahrzeuge. | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | Schacht ¥10 |
Anwendung:
Der lineare Stimmspule-Motor wurde in Mess-, Laserschweiß-, Laserschneid-, Klebmaschine, Sprühmaschine, Stanzmaschine, Spendenmaschine, kleinen CNC-Werkzeugmaschinen weit verbreitet.
Weit verbreitet in Halbleitern, Präzisionsprüfungen und -inspektionen, Ventilflussregelung.
Moduläres Design, kann angepasst werden.
