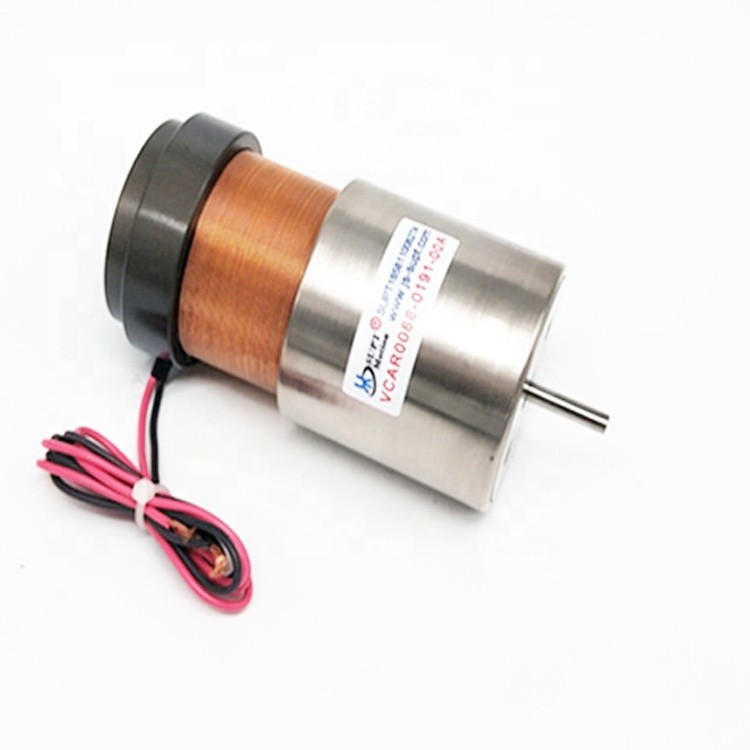

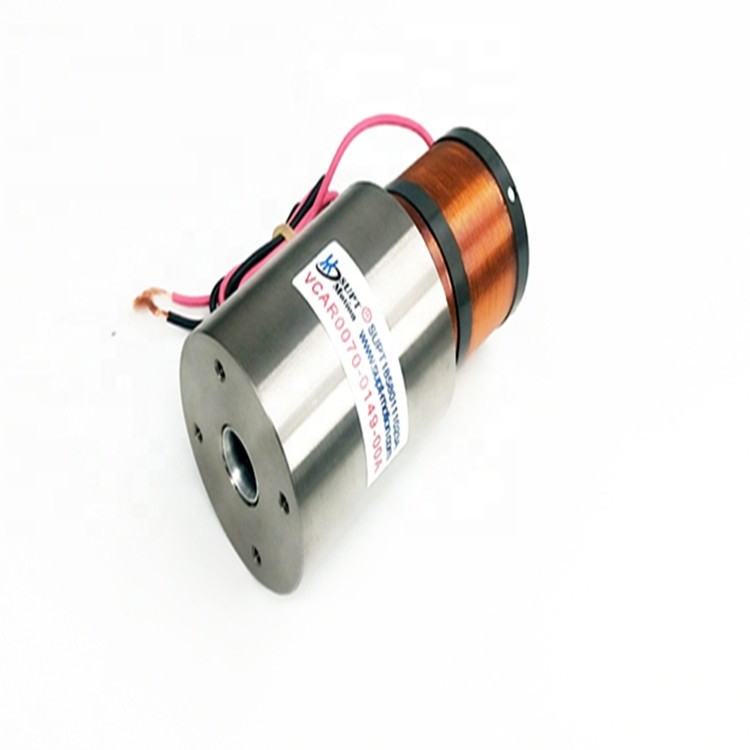

Hochauflösender linearer Stimmspule-Motor mit Welle für industrielle Automatisierung

Hochauflösender linearer Stimmspule-Motor mit Welle für industrielle Automatisierung

Beschreibung des Produkts:

Linear Voice Coil Motor ist eine lineare Sprachspulenvorrichtung, die sehr effizient, zuverlässig und kostengünstig ist.Dieses Produkt ist für eine präzise lineare Bewegung ausgelegt und wird für verschiedene Anwendungen verwendet. Es bietet einen geringen Stromverbrauch mit hoher Wiederholbarkeit, einer Nenngeschwindigkeit von 100 Hz (RPM) und einem niedrigen Geräuschpegel.was die höchste Leistung ist, die von einem Linear Voice Coil Produkt erreicht werden kann.

Der Linear Voice Coil Motor ist so konzipiert, dass er eine hohe Genauigkeit und Wiederholgenauigkeit bietet, und seine hohe Leistung gewährleistet eine hervorragende Leistung.Dieses Produkt ist auch so konzipiert, dass es leicht und kompakt istAußerdem bietet es einen geringen Stromverbrauch und einen geringen Geräuschpegel, was es zu einer idealen Wahl für viele industrielle Anwendungen macht.Dieser lineare Stimmspule-Motor ist ein zuverlässiger, eine effiziente und kostengünstige Lösung für die lineare Bewegung.

Die VCAB-Reihe von Zylinderantriebsgeräten macht fast 80% des Marktes aus. Sie können eine hohe Kraft mit hohen Beschleunigungsraten erzeugen.mit einer Länge von weniger als 50 mm.

Die VCAB-Reihe umfasst Ventilantriebsanlagen, Z-Achsen-Pick and Place, kleine, präzise positive Bewegungsmesspumpen sowie Vibratoren und aktive Schwingungsdämpfsysteme.Zu den Märkten gehören Medizinische HalbleiterLuft- und Raumfahrt und Automobil.

Eigenschaften:

• Produktbezeichnung:Lineare Stimmspule
• Lastkapazität:Hoch
• Ausgang der Kraft:Hoch
• Modellnummer:VCAB-Serie
• Stromverbrauch:Niedrig
• Nennleistung:2500 N



Technische Parameter:

Parameter	VCAH-Serie
Linearität	Hoch
Stromverbrauch	Niedrig
Entschließung	Hoch
Ausgang der Kraft	Hoch
Positionsgenauigkeit	Hoch
Geräuschpegel	Niedrig
Nennleistung	2500 N
Wiederholbarkeit	Hoch
Nenngeschwindigkeit	100 Hz (rpm)

Produktmodell	Spitzenkraft (N)	Ständige Kraft bei 25°C (N)	Gesamtschlag (mm)	Höchstspannung (V)	Rückwärts-EMF-Konstante (V/m/s)	Gewicht der Spule (g)	Statordurchmesser	Schachtendring (mm)
VCAB0005-0039-00A	5	1.5	3	5.4	0.9	23	29.5	M2 (Außen)
VCAB0005-0050-00A	5	2.2	3.9	14.5	3.1	27	31.5	M2.5 (Außen)
VCAB0013-0072-00A	13	4.2	7.2	26.6	5.72	16.2	26.2	M3 (Außen)
VCAB0015-0062-00A	15	6.5	6.2	26.2	9.75	14.8	33	M3 (Außen)
VCAB0015-0127-00A	15	4.9	12.7	21.5	4.1	12.5	30.5	Schacht ¥4.8
VCAB0022-0098-00A	22	6.6	9.8	24.7	5.8	20	34.1	M3 (Außen)
VCAB0022-0448-00A	22	11.4	44.8	14.3	4	52	48	M3 (innere)
VCAB0032-0050-00A	32	8.9	5	29.3	7.1	48	40	M3 (innere)
VCAB0033-0099-00A	33	8	9.9	24.3	5.87	23.5	36	M3 (Außen)
VCAB0033-0224-00A	33	13.5	22.4	26.7	6.8	69	58	M3 (innere)
VCAB0035-0105-00A	35	15.6	10.5	11.9	5	91	50	M3 (innere)
VCAB0044-0040-00A	44	16.3	4	18.3	8.9	46.5	53	M3 (innere)
VCAB0044-0059-00A	44.1	17.7	5.9	14.3	8	43	46	M3 (innere)
VCAB0044-0075-00A	44	13.7	7.5	16.8	7.6	38.6	31.1	M3 (Außen)
VCAB0044-0249-00A	44	11.7	24.9	44.9	8.88	65.9	38.1	M3 (innere)
VCAB0070-0149-00A	70	27.3	14.9	26.9	17.7	79	43	M3 (innere)
VCAB0087-0062-00A	87	21.67	6.2	34.5	12.7	45.2	43.1	M3 (innere)
VCAB0087-0563-00A	87	17.5	56.3	63.4	8.1	177	72	Schacht ¥10
VCAB0088-0191-00A	88.5	23.2	19.1	29.9	8	162	50.8	M3 (innere)
VCAB0105-0164-00A	105	35.4	16.1	20.1	11.5	150	60.4	M3 (innere)
Die in Absatz 1 genannten Anforderungen gelten nicht für die in Absatz 1 genannten Fahrzeuge.	113	35	8.9	31	17.5	125	73	Schacht 8
Die in Absatz 1 genannten Bedingungen gelten für die in Absatz 1 genannten Verfahren.	262	111	11.2	35.1	41	285	71	Schacht ¥10
VCAB0262-0249-00A	262	112	24.9	28.2	26	785	66	Schacht 8
VCAB0294-0498-00A	294	56.8	49.8	114	24.5	685	93	Schacht ¥10
VCAB0436-0187-00A	436	147.6	18.7	40.7	40.7	648	80.4	Schacht ¥10
Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen, die in einem anderen Mitgliedstaat als dem in Absatz 1 Buchstabe b genannten Mitgliedstaat in Betrieb sind.	436	167	25	31.6	37.2	775	78.4	Schacht ¥10
Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die in Absatz 1 Buchstabe b genannten Fahrzeuge.	445	185	30	33	35	920	76.2	Schacht ¥10

Anwendungen:

Hauptzweck eines Sprachspulenmotors:
1- Halbleiterindustrie: Schreib-, Schneid-, Bohr-, Transportsysteme, Schweißen, Robotik.
2.Ventilbetrieb auf dem Gebiet:Typ der Zählerventile,Druckprüfsysteme,Pneumatikventilchemie-Injektionssystem.
3.Mikro-Maschinenindustrie: Zuführungssysteme, Mikroborungen, Präzisionsstempeln.
4.Vibrationssystem: Schütteltisch, Vibrationsplattform.
5.Medizinische Unterlagen: Mikro-Injektionssystem, Atemgeräte, Testgeräte.
6.Flugtechnik: Flugsteuerung, Rückkopplung des Piloten.
7.Gewerblicher Einsatz: Computer-Kühlpumpe mit Miniaturkamera-Automatikfokus.
8.Automatisierungsindustrie: Laserausrüstung, Dispenser, Prüfgeräte, Textilmaschinen.
