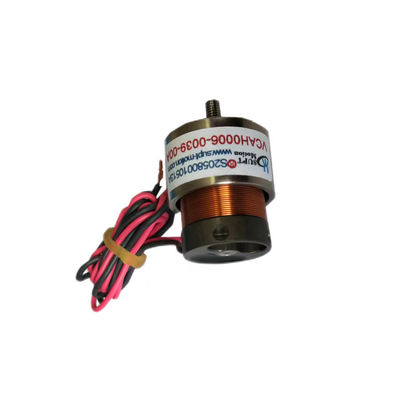

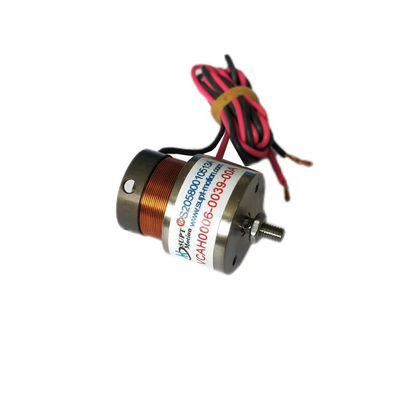

42.7V Lineare Stimmspule Motor VCAH-Serie Leichtgewichts Lineare Spule Aktoren
| Herkunftsort | Jiangsu, China |
|---|---|
| Markenname | SUPT MOTION |
| Zertifizierung | ISO9001 |
| Modellnummer | VCAH-Reihe |
| Min Bestellmenge | ≥5 |
| Preis | $119 |
| Verpackung Informationen | Kartonverpackungen usw. |
| Lieferzeit | Lieferung Generals 5-7 Tages, schnell 3-5 Tage, Massen verhandelt werden |
| Zahlungsbedingungen | T/T |
| Versorgungsmaterial-Fähigkeit | Interview |
Produktdetails
| Aktueller Bereich | 4.2a | Nennleistung | 2500 N |
|---|---|---|---|
| Produkttyp | Linearer Sprachspulen-Motor mit Welle | Linearität | Hoch |
| Ausgang der Kraft | Hoch | Tragfähigkeit | Hoch |
| Spannungsbereich | 42,7 V | Positionierungsgenauigkeit | Hoch |
| Produktmodell | VCAH0253-0120-00A | ||
| Hervorheben | 28 V lineare Stimmspule,VCAH-Reihe Linear Coil-Aktor,Leichtgewichtslineare Spulenantriebsmaschine |
||
Produkt-Beschreibung
28-V-Linear-Gesangsspulenmotor der VCAH-Serie mit hoher Belastbarkeit
Produktbeschreibung:
Das Linear Voice Coil System ist ein hocheffizienter, kostengünstiger Linearmotor, der eine präzise Positionswiederholbarkeit und geringe Geräuschentwicklung bietet. Mit einer Hublänge von 12 mm und einem Strombereich von 4,2 A ist dieses lineare Schwingspulenprodukt für einen geringen Stromverbrauch und dennoch hohe Wiederholgenauigkeit ausgelegt. Es bietet außerdem eine hervorragende lineare Geschwindigkeits- und Beschleunigungssteuerung.
Das lineare Schwingspulensystem ist ideal für Anwendungen, die eine präzise Positionierung und Wiederholbarkeit bei gleichzeitig niedrigem Geräuschpegel erfordern. Es eignet sich auch für Anwendungen, die einen geringen Stromverbrauch und eine hohe lineare Geschwindigkeits- und Beschleunigungssteuerung erfordern. Produkte mit linearer Schwingspule sind zuverlässige und wirtschaftliche Lösungen für ein breites Anwendungsspektrum.
Lineare Schwingspulenmotoren verfügen über eine eingebaute kinematische Achse und Präzisionslinearlager. Die kinematische Achse besteht aus hochwertigen Materialien, die leicht, hochsteif und verschleißfest sind.
Weit verbreitet in Halbleiter-, Präzisionstests und -inspektionen, Ventildurchflusskontrolle und anderen Anwendungen.
Merkmale:
- Lineares Schwingspulensystem: Linearer Schwingspulenmotor
- Nennleistung: 2500N
- Hublänge: 12mm
- Auflösung: Hoch
- Ausgabe erzwingen: Hoch
- Produkttyp: Linearer Schwingspulenmotor mit Welle
Technische Parameter:
| Parameter | Wert |
|---|---|
| Spannungsbereich | 42,7V |
| Stromverbrauch | Niedrig |
| Linearität | Hoch |
| Nennleistung | 2500N |
| Produkttyp | Linearer Schwingspulenmotor mit Welle |
| Geräuschpegel | Niedrig |
| Nenngeschwindigkeit | 100 Hz (U/min) |
| Hublänge | 12mm |
| Modellnummer | VCAH-Serie |
| Wiederholbarkeit | Hoch |
| Produktmodell | Spitzenkraft (N) |
Kontinuierliche Kraft bei 25℃(N) |
Gesamthub (mm) |
Maximale Spannung (V) |
Gegen-EMF-Konstante (V/m/s) |
Statordurchmesser (mm) | Die Länge (mm) |
Schaftendgewinde (mm) |
| VCAH0253-0120-00A | 253 | 46,5 | 12 | 42.7 | 16 | 53,95 | 109 | M5 (innen) |
| VCAH0011-0070-00A | 11 | 3.6 | 7 | 26.2 | 4.9 | 31.5 | 38.9 | M3 (Außen) |
| VCAH0013-0070-00A | 13 | 4.2 | 7 | 26.6 | 5.7 | 29 | 40,5 | M3 (Außen) |
| VCAH0030-0100-00A | 30 | 7.2 | 10 | 24.9 | 5.2 | 37 | 47 | M3 (Außen) |
| VCAH0040-0075-00A | 40 | 12.3 | 7.5 | 16.8 | 6.9 | 36 | 50 | ∮3 |
| VCAH0040-0240-00A | 40 | 6 | 24 | 44,5 | 8 | 41 | 83 | M3 (Innen) |
| VCAH0065-0140-00A | 65 | 24.6 | 14 | 27.6 | 16 | 44 | 75 | M3 (Innen) |
| VCAH0230-0110-00A | 230 | 100 | 11 | 34.2 | 37 | 71 | 117 | ∮10 |
| Produktmodell | Spitzenkraft (N) |
Kontinuierliche Kraft bei 25℃(N) |
Gesamthub (mm) |
Maximale Spannung (V) |
Gegen-EMF-Konstante (V/m/s) |
Gewicht der Spule (G) |
Statordurchmesser | Schaftendgewinde (mm) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0,9 | 23 | 29.5 | M2 (außen) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2,5 (außen) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5,72 | 16.2 | 26.2 | M3 (Außen) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9,75 | 14.8 | 33 | M3 (Außen) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | Welle ∮4,8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3 (Außen) |
| VCAB0022-0448-00A | 22 | 11.4 | 44,8 | 14.3 | 4 | 52 | 48 | M3 (Innen) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3 (Innen) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5,87 | 23.5 | 36 | M3 (Außen) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3 (Innen) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3 (Innen) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46,5 | 53 | M3 (Innen) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3 (Innen) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3 (Außen) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8,88 | 65,9 | 38.1 | M3 (Innen) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3 (Innen) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3 (Innen) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63,4 | 8.1 | 177 | 72 | Welle ∮10 |
| VCAB0088-0191-00A | 88,5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3 (Innen) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3 (Innen) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | Welle ∮8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | Welle ∮10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | Welle ∮8 |
| VCAB0294-0498-00A | 294 | 56,8 | 49,8 | 114 | 24.5 | 685 | 93 | Welle ∮10 |
| VCAB0436-0187-00A | 436 | 147,6 | 18.7 | 40.7 | 40.7 | 648 | 80,4 | Welle ∮10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78,4 | Welle ∮10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76,2 | Welle ∮10 |
Anwendungen:
Die Hauptanwendung eines Schwingspulenmotors:
1. Halbleiterindustrie: Verkabelung, Schneiden, Bohren, Transportsysteme, Schweißen, Robotik.
2.Ventilbetrieb im Einsatz:Typ-Dosierventile, Druckprüfsysteme, pneumatische Ventilchemie
Einspritzsystem.
3. Mikromaschinenindustrie: Zuführsysteme, Mikrobohren, Präzisionsstanzen.
4.Vibrationssystem: Schütteltisch, Vibrationsplattform.
5. Medizinischer Bereich: Mikroinjektionssystem, Beatmungsgeräte, Prüfgeräte.
6. Luftfahrttechnik: Flugkontrollsystem, Piloten-Feedback-System.
7. Kommerzieller Einsatzbereich: Computer-Kühlpumpe, Miniaturkamera-Autofokussystem.
8. Automatisierungsindustrie: Lasergeräte, Spender, Testgeräte, Textilmaschinen.
