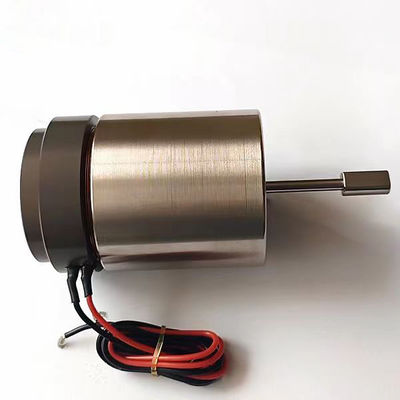

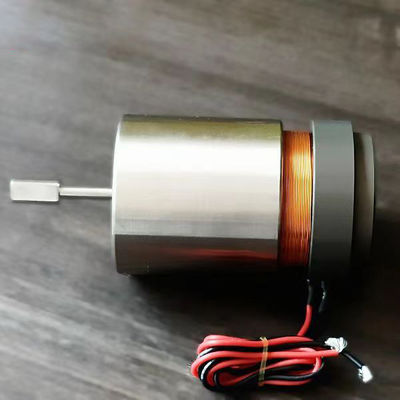

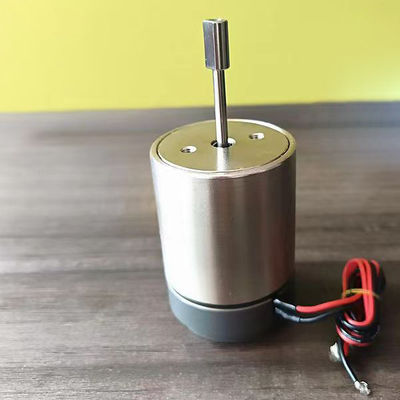

Hochauflösende lineare Spulenmotoren mit hoher Leistung für die Automationsindustrie

  • High-Resolution Linear Voice Coil Motors With High Output Force For The Automation Industry
  • High-Resolution Linear Voice Coil Motors With High Output Force For The Automation Industry
  • High-Resolution Linear Voice Coil Motors With High Output Force For The Automation Industry
Herkunftsort Jiangsu, China
Markenname SUPT MOTION
Zertifizierung ISO9001
Modellnummer VCAH0253-0120-00A
Min Bestellmenge 3PCS
Preis $108-$145
Verpackung Informationen Maßgeschneiderte Verpackungen usw.
Lieferzeit 1-5 Stück, 5 Tage. >20 Stück, zu verhandeln
Zahlungsbedingungen T/T
Versorgungsmaterial-Fähigkeit Unterhandelbar
Produktdetails
Geräuschpegel Niedrig Positionierungsgenauigkeit Hoch
Wiederholbarkeit Hoch Produkttyp linearer Sprachspulenmotor
Spannungsbereich 42.7 Tragfähigkeit Hoch
Ausgang der Kraft Hoch
Hervorheben

Hochauflösender linearer Stimmspule Motor

,

VCM-Sprachspulenmotor mit hoher Leistung

,

VCM-Sprachspulenmotor mit hoher Auflösung
Hinterlass eine Nachricht
Produkt-Beschreibung

Hochauflösender linearer Schwingspulenmotor mit hoher Kraftabgabe

Produktbeschreibung:

Lineare Schwingspulenmotoren verfügen über eine eingebaute Bewegungswelle und Präzisionslinearlager. Die kinematische Achse besteht aus leichtem, hochsteifem und verschleißfestem Qualitätsmaterial.

Weit verbreitet in den Bereichen Halbleiter, Präzisionsprüfung und -inspektion, Ventildurchflusskontrolle und anderen Bereichen.

Die lineare Schwingspuleneinheit ist ein Hochleistungs-Linearantrieb mit hoher Kraftabgabe, hoher Wiederholgenauigkeit und hervorragender Positionierungsgenauigkeit. Das lineare Schwingspulensystem arbeitet über einen weiten Strombereich bis zu 4,2 Ampere bei einer Hublänge von 12 mm. Das Produkt „Linear Voice Coil“ bietet eine hohe Kraftabgabe, hohe Wiederholgenauigkeit, einen großen Strombereich und eine hervorragende Positionierungsgenauigkeit. Es ist ideal für Anwendungen, die eine präzise lineare Bewegung und eine hohe Kraftabgabe erfordern.



Merkmale:

  • Produktname:Linearer Schwingspulenmotor
  • Modellnummer:VCAH0253-0120-00A
  • Produkttyp:Linearer Schwingspulenmotor
  • Tragfähigkeit:Hoch
  • Ausgabe erzwingen:Hoch
  • Stromverbrauch:Niedrig


Technische Parameter:

Merkmal Spezifikation
Linearität Hoch
Wiederholbarkeit Hoch
Positionierungsgenauigkeit Hoch
Geräuschpegel Niedrig
Auflösung Hoch
Spannungsbereich 42.7
Geschwindigkeitsbereich Hohe Geschwindigkeit
Stromverbrauch Niedrig
Modellnummer VCAH0253-0120-00A
Ausgabe erzwingen Hoch



Produktmodell Spitzenkraft
(N)		 Kontinuierliche Kraft
bei 25℃(N)		 Gesamthub
(mm)		 Maximale Spannung
(V)		 Gegen-EMF-Konstante
(V/m/s)		 Statordurchmesser (mm) Die Länge
(mm)		 Schaftendgewinde
(mm)
VCAH0253-0120-00A 253 46,5 12 42.7 16 53,95 109 M5 (innen)
VCAH0011-0070-00A 11 3.6 7 26.2 4.9 31.5 38.9 M3 (Außen)
VCAH0013-0070-00A 13 4.2 7 26.6 5.7 29 40,5 M3 (Außen)
VCAH0030-0100-00A 30 7.2 10 24.9 5.2 37 47 M3 (Außen)
VCAH0040-0075-00A 40 12.3 7.5 16.8 6.9 36 50 ∮3
VCAH0040-0240-00A 40 6 24 44,5 8 41 83 M3 (Innen)
VCAH0065-0140-00A 65 24.6 14 27.6 16 44 75 M3 (Innen)
VCAH0230-0110-00A 230 100 11 34.2 37 71 117 ∮10
Produktmodell Spitzenkraft
(N)		 Kontinuierliche Kraft
bei 25℃(N)		 Gesamthub
(mm)		 Maximale Spannung
(V)		 Gegen-EMF-Konstante
(V/m/s)		 Gewicht der Spule
(G)		 Statordurchmesser Schaftendgewinde
(mm)
VCAB0005-0039-00A 5 1.5 3 5.4 0,9 23 29.5 M2 (außen)
VCAB0005-0050-00A 5 2.2 3.9 14.5 3.1 27 31.5 M2,5 (außen)
VCAB0013-0072-00A 13 4.2 7.2 26.6 5,72 16.2 26.2 M3 (Außen)
VCAB0015-0062-00A 15 6.5 6.2 26.2 9,75 14.8 33 M3 (Außen)
VCAB0015-0127-00A 15 4.9 12.7 21.5 4.1 12.5 30.5 Welle ∮4,8
VCAB0022-0098-00A 22 6.6 9.8 24.7 5.8 20 34.1 M3 (Außen)
VCAB0022-0448-00A 22 11.4 44,8 14.3 4 52 48 M3 (Innen)
VCAB0032-0050-00A 32 8.9 5 29.3 7.1 48 40 M3 (Innen)
VCAB0033-0099-00A 33 8 9.9 24.3 5,87 23.5 36 M3 (Außen)
VCAB0033-0224-00A 33 13.5 22.4 26.7 6.8 69 58 M3 (Innen)
VCAB0035-0105-00A 35 15.6 10.5 11.9 5 91 50 M3 (Innen)
VCAB0044-0040-00A 44 16.3 4 18.3 8.9 46,5 53 M3 (Innen)
VCAB0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 M3 (Innen)
VCAB0044-0075-00A 44 13.7 7.5 16.8 7.6 38.6 31.1 M3 (Außen)
VCAB0044-0249-00A 44 11.7 24.9 44.9 8,88 65,9 38.1 M3 (Innen)
VCAB0070-0149-00A 70 27.3 14.9 26.9 17.7 79 43 M3 (Innen)
VCAB0087-0062-00A 87 21.67 6.2 34.5 12.7 45.2 43.1 M3 (Innen)
VCAB0087-0563-00A 87 17.5 56.3 63,4 8.1 177 72 Welle ∮10
VCAB0088-0191-00A 88,5 23.2 19.1 29.9 8 162 50.8 M3 (Innen)
VCAB0105-0164-00A 105 35.4 16.1 20.1 11.5 150 60.4 M3 (Innen)
VCAB0113-0089-00A 113 35 8.9 31 17.5 125 73 Welle ∮8
VCAB0262-0112-00A 262 111 11.2 35.1 41 285 71 Welle ∮10
VCAB0262-0249-00A 262 112 24.9 28.2 26 785 66 Welle ∮8
VCAB0294-0498-00A 294 56,8 49,8 114 24.5 685 93 Welle ∮10
VCAB0436-0187-00A 436 147,6 18.7 40.7 40.7 648 80,4 Welle ∮10
VCAB0436-0250-00A 436 167 25 31.6 37.2 775 78,4 Welle ∮10
VCAB0445-0300-00A 445 185 30 33 35 920 76,2 Welle ∮10



Anwendungen:

Die Hauptanwendung eines Schwingspulenmotors:
1. Halbleiterindustrie: Verkabelung, Schneiden, Bohren, Transportsysteme, Schweißen, Robotik.
2.Ventilbetrieb vor Ort: Typ Dosierventile, Druckprüfsysteme, pneumatisches Ventil-Chemie-Einspritzsystem.
3. Mikromaschinenindustrie: Zuführsysteme, Mikrobohren, Präzisionsstanzen.
4.Vibrationssystem: Schütteltisch, Vibrationsplattform.
5. Medizinischer Bereich: Mikroinjektionssystem, Beatmungsgeräte, Prüfgeräte.
6. Luftfahrttechnik: Flugkontrollsystem, Piloten-Feedback-System.
7. Kommerzieller Einsatzbereich: Computer-Kühlpumpe, Miniaturkamera-Autofokussystem.
8. Automatisierungsindustrie: Lasergeräte, Spender, Testgeräte, Textilmaschinen.
