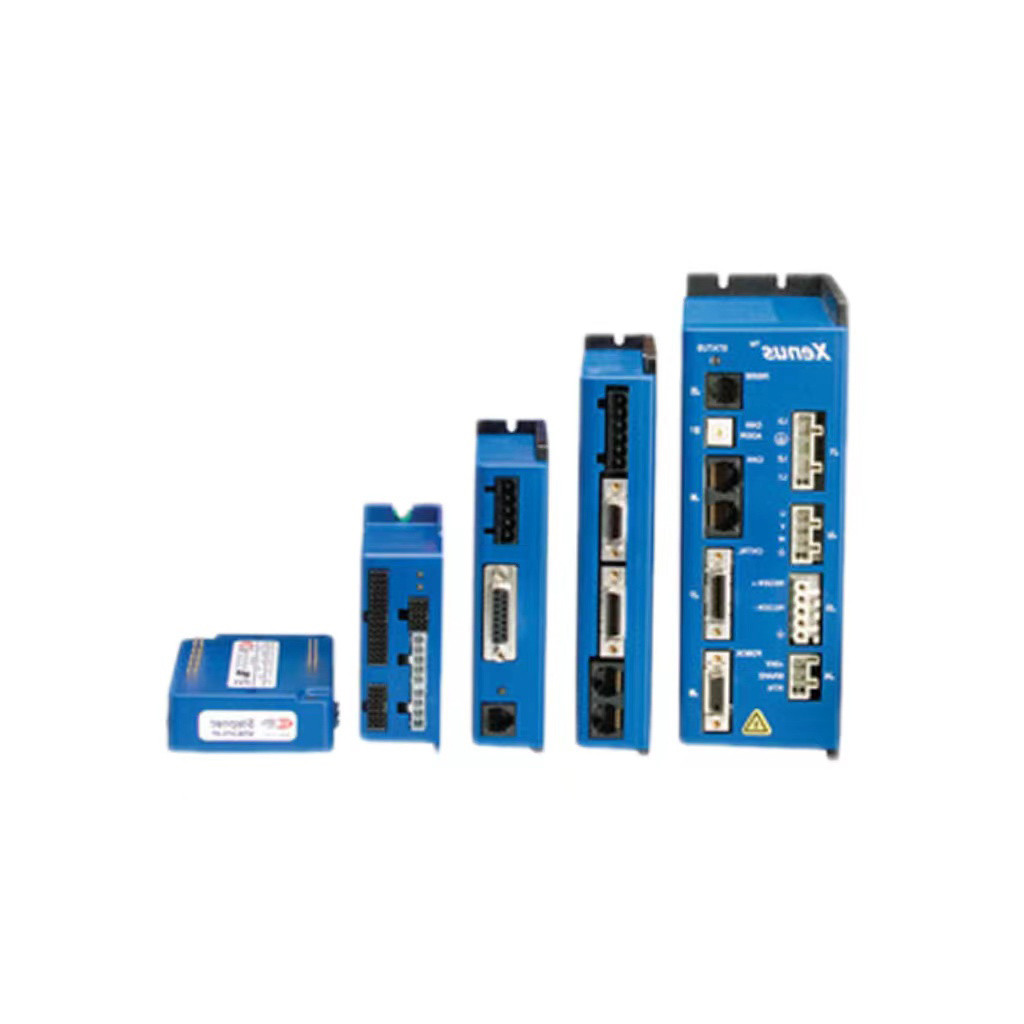

Indexmodus Servomotor Steuerung PLC angetriebener Accelnet Servomotor Treiber
Herkunftsort | Vereinigte Staaten |
---|---|
Markenname | Copley |
Zertifizierung | ce,ISO9001,CCC |
Modellnummer | ACJ055-18 |
Min Bestellmenge | ≥1 |
Preis | $560.00/pieces |
Verpackung Informationen | Verpackenantrieb des Kartons |
Lieferzeit | 1-5 Produkte 5-7 Tage Versand, Proben 3-5 Tage, Großhandel zu verhandeln |
Zahlungsbedingungen | T/T |
Versorgungsmaterial-Fähigkeit | Verhandlungsfähig |

Treten Sie mit mir für freie Proben und Kupons in Verbindung.
WhatsAPP:0086 18588475571
wechat: 0086 18588475571
Skypen: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xSpitzenstrom | 18 | Höchstzeit | 1 |
---|---|---|---|
Höchstspitzenleistung | 970 | Ausgangswiderstand | 0,075 |
Steuerungsmodus | Position/Geschwindigkeit/Drehmoment | Luftfeuchtigkeit | 0-95%RH |
Eingangsspannung | 24 V | Ausgangsstrom | 0-4A |
Ausgangsspannung | 0-24V | Positionsbereich | 0-360° |
Schutz-Niveau | IP67 | Impuls-Frequenz | 0-200 kHz |
Impulsbreitenstrecke | 0,5–2,5 ms | Größe | 170*120*50mm |
Drehzahlbereich | 0-100rpm | Typ | Servobewegungsprüfer |
Gewicht | Licht | Betriebstemperatur | -20-85°C |
Hervorheben | Indexmodus-Servomotorsteuerung,PLC-betriebene Servomotorsteuerung,PLC-betriebener Accelnet-Servomotor-Treiber |
Indexmodus PLC-betriebener Accelnet-Servomotorantrieb für verteilte Steuerungsnetze
Beschreibung
COPLEY-Laufwerk
Das Laufwerk bietet eine umfangreiche Absolute-Value-Encoder-Schnittstelle, die Endat, Biss, SSI und Absolute-A-Protokolle unterstützt.Bereitstellung des CMO- oder CML-Quellcodes, der unter Windows und ROST direkt aufgerufen werden kann,Es kann direkt verwandte Bewegungsfunktion anrufen, die den Motor gemäß der angegebenen Position Geschwindigkeit und Zeit (PNT) Kurve steuert Ausführen der Bewegung.

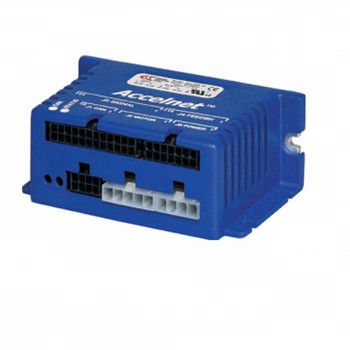

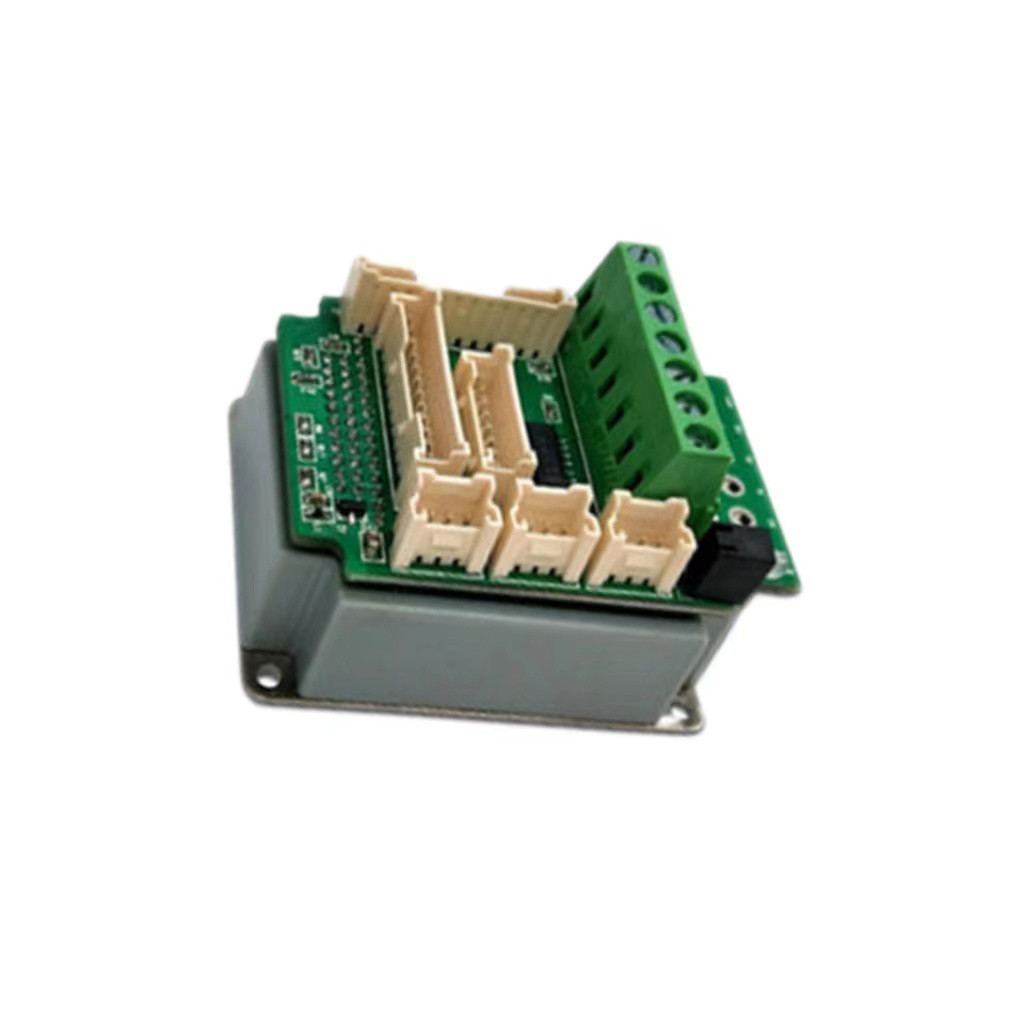

Accelnet Micro Panel ist ein kompakter, Gleichstrom-betriebener Servoantrieb
für die Position, Geschwindigkeit und Drehmomentregelung von Wechselstrom-Bürstenlosen und
Gleichstrom-Bürstenmotoren. Es kann auf einer verteilten Steuerung
Netzwerk, als eigenständiger Indexantrieb oder mit externen
Bewegungssteuerungen.
Quadratur oder analoge Sin/Cos-Codierer.
Der Indexmodus ermöglicht eine vereinfachte Bedienung mit PLCs, die
Verwenden Sie Ausgänge, um Indizes und Eingaben auszuwählen und zu starten, um sie zu lesen
Außerdem kann die PLC ASCII-Daten senden.
Das kann Bewegungsprofile ändern, so dass ein Index ausführen kann
Die Maschine wird in verschiedenen Bewegungen eingesetzt, wenn sich die Anforderungen der Maschine ändern.
Funktionsfähigkeit ermöglicht die Steuerung mehrerer Accelnet-Laufwerke
von PLCs, die dieses Kommunikationsprotokoll verwenden.
Die verteilte Steuerungsarchitektur CANopen wird ebenfalls unterstützt.
Als CAN-Knoten, der unter dem CANopen-Protokoll arbeitet, ist es
unterstützt Profilposition, Profilgeschwindigkeit, Profildrehmoment,
Interpolierte Position, und Homing. Bis zu 127 Laufwerke können
Betrieb auf einem einzigen CAN-Bus und Gruppen von Antrieben können miteinander verbunden werden
über die CAN, so dass sie Bewegungsprofile zusammen ausführen.
Betrieb mit externen Bewegungssteuerungen möglich
in Drehmoment (Strom), Geschwindigkeit und Positionsmodi.
Befehlssignale können ±10V (Drehmoment, Geschwindigkeit, Position) sein,
PWM/Polarität (Drehmoment, Geschwindigkeit) oder Schrittformat (CU/CD oder
Schritt/Richtung.
Modell | Die Daten sind in der Liste aufgeführt. | Die Ausrüstung ist ausgerichtet auf: | Die Angabe des Zulassungsdatums ist in der Angabe des Zulassungsdatums zu finden. | Die Angabe der Angabe der Angabe der Angabe des Antrags | AJ-90-12 | ||||
Ausgangsleistung | |||||||||
Spitzenstrom | 9(636) | 18 ((12.73) | 3(212) | 9(636) | 12 (8.5) | Adc ((Arme, sinusförmig, ± 5% | |||
Spitzenzeit | 1 | 1 | 1 | 1 | 1 | Sekundär | |||
Dauerstrom | 3(2.12) | 6(4.24) | 1 ((0.71) | 3(2.12) | 6(4.24) | Adc ((Arms, Sinuscidal), ± 5% | |||
Spitzenleistung | 490 | 970 | 270 | 800 | 1600 | w | |||
kontinuierlich" | 163 | 323 | 89 | 267 | 533 | w | |||
Ausgangswiderstand | 0.075 | 0.075 | 0.075 | 0.036 | 0.075 | Rlout ((Ω) | |||
Maximale Ausgangsspannung | vout ∆HV0,97*Rou*tlout | ||||||||
Eingangsleistung | |||||||||
Von H.V. zu H.V. | 20 bis 55 | 20 bis 55 | 20 bis 90 | 20 bis 90 | 20 bis 90 | +vdc, Informationsübertragung | |||
Ich bin auf dem Gipfel. | 9 | 18 | 3 | 9 | 12 | Adc ((1 Sek) Spitze | |||
Icont | 3 | 6 | 1 | 3 | 6 | Adc kontinuierlich | |||
Ausrüstung | 20-HVmax +Vdc @ 500 mAdc maximal | ||||||||
PWM-Ausgänge | 3-Phasen-MOSFET-Wechselrichter, 15 kHz zentral gewichtete PWM, Raumvektormodulation 3o kHz |
||||||||
Typ Pwm-Wellenfrequenz |
|||||||||
Digitale Steuerung | |||||||||
Digitale Steuerungsschleifen |
Strom, Geschwindigkeit, Position. Doppelschleifer-Positionskontrolle mit Sekundär-Encoder-Eingabe Stromschleife:15 kHz ((66,7 us) Geschwindigkeit, Positionsschleife: 3 kHz ((333 us) Sinusfeldsteuerung oder Trapezsteuerung aus Hallen für Bürstenmotoren festgewichtete PWH mit Raumvektormodulation Stromschleife:2.5 kHz typisch, Bandbreite variiert je nach Stimmung und Lastinduktivität Änderungen der Busspannung beeinflussen die Bandbreite nicht 200 uH Linie-Linie |
||||||||
Nebenquote (Zeit) | |||||||||
Verlagerung | |||||||||
Modulation | |||||||||
Bandbreiten | |||||||||
HV-Kompensation | |||||||||
Mindestlastinduktivität | |||||||||
Kommando Eingaben | |||||||||
Kann geöffnet werden | Profilposition, Interpolierte Position, Profilgeschwindigkeit, Profildrehmoment, | ||||||||
Digitale Position | Schritt/Richtung,CW/CCW-Schrittbefehle (2 MHz Höchstfrequenz) | ||||||||
Quad-A/B-Codierer | 20 Mcount/sec (nach Quadratur),5Mline/sec | ||||||||
Digitales Drehmoment und Geschwindigkeit | PWM, Polarität | PWM 0~100%, Polarität = 1/0 | |||||||
PWM | PWM 50% ± 50%, kein Polaritätssignal erforderlich | ||||||||
PWM-Frequenzbereich | 1 kHz mindestens, 100 kHz maximal | ||||||||
Pw Mindestimpulsbreite | 220 ns | ||||||||
Analoges Drehmoment/Geschwindigkeit/Position | ±10 vdc,5kΩ Verweisungseingangsimpedanz | ||||||||
Digitale Eingaben | |||||||||
Nummernart | 9, nicht isoliert.[IN1], speziell für die Funktion Drive Enable,[IN2]~[IN9] sind programmierbar 74HC14 Schmitt-Trigger, der von +5 Vdc mit RC-Filter bei Eingang arbeitet 10 kΩ bis +5 Vdc oder Boden für alle außer [IN5] (siehe unten) Vin-Lo 1,35 Vdc,vin-HI > 3,65 Vdc Alle Eingänge verfügen über eine gruppenwählbare Verbindung von Eingangspull-up/down Reslstor auf +5 Vdc oder gound 1 Spezielle Eingabe mit 330 us RC-Filter für Antriebsaktivierung,0 bis +24 Vdc max 3 Allgemeine Verwendungsschaltungen mit 330 us RC-Filter, maximal 0 bis +24 vdc 1 Mittelgeschwindigkeits-Eingang für den Motortemperaturschalter,33 us RC-Filtet 40,99 kΩ Pull-up/Pull-down, maximal 0 bis +24 vdc 4 Hochgeschwindigkeits-Eingänge und -Ausgänge mit 100 ns RC-Filter, max. |
||||||||
Alle Eingaben | |||||||||
Logische Ebenen | |||||||||
Auf- und Abzieh-Steuerung | |||||||||
Aktivieren[IN1] | |||||||||
GP[IN2,3,4] | |||||||||
In den Mitgliedstaaten [IN5] | |||||||||
HS[IN6,7,8,9] | |||||||||
Digitale Ausgänge (Anmerkung 1) | |||||||||
Typ Numbet | 4Nicht isoliert, programmierbar MDSFET mit Stromsenkung mit 1 kΩ Aufzug auf +5 Vdc durch Diode 300 mAdc max+,30 ve max.Programmierbare Funktionen Für die Beförderung von Induktionslasten ist eine externe Fyback-Diode erforderlich |
||||||||
[OUT1~4] | |||||||||
aktuelle Bewertung | |||||||||
aktuelle Bewertung |
