Lineare Motorfahrer-Steuerkarte COPLEY Bürstenloser Fahrer für hohe Reaktion und hohe Beschleunigung
| Herkunftsort | Suzhou-Porzellan |
|---|---|
| Markenname | COPELY |
| Zertifizierung | ISO9001 |
| Modellnummer | XTL-PANEL |
| Min Bestellmenge | ≥1pcs |
| Preis | $130-$175 |
| Verpackung Informationen | Karton Verpackenect. |
| Lieferzeit | 1-5 probiert über Versand der Produkte 5-7 Tages, 3-5 Tage, Massen verhandelt zu werden |
| Zahlungsbedingungen | T/T |
| Versorgungsmaterial-Fähigkeit | Verhandlungsfähig |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
WhatsAPP:0086 18588475571
wechat: 0086 18588475571
Skypen: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Spezifikationen | XTL-230-18 | Gewicht | 35g |
|---|---|---|---|
| Gesamtgröße | 200*400*602mm | Merkmal | Hohe Beschleunigung |
| Spannung | 220 V | Anzahl | 9898 |
| Macht | 36 W | ||
| Hervorheben | High Response Servo Motor Controller mit einer Leistung von 36 W,Steuerung des Servomotors COPLEY,Steuerungskarte für den Linearmotor 36W |
||
Produkt-Beschreibung

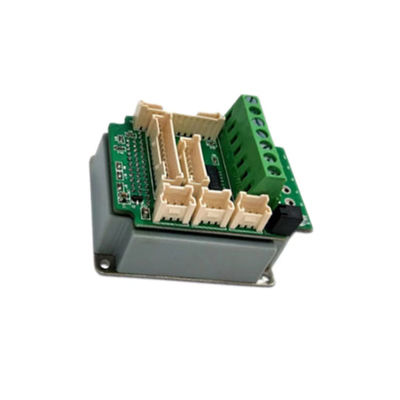

Lineare Motorfahrer-Steuerkarte COPLEY Bürstenloser Fahrer für hohe Reaktion und hohe Beschleunigung
Beschreibung des Produkts:
COPLEY ist ein leistungsstarker Motorantrieb, der speziell für industrielle Automatisierung, Robotik, medizinische Geräte und andere Präzisionssteuerungsanwendungen entwickelt wurde.Der bürstenlose Fahrer nutzt eine fortschrittliche bürstenlose Motorsteuerungstechnologie, die eine effiziente, genaue und zuverlässige Bewegungssteuerung bieten kann.
Copley-Bürstenlose Fahrer verfügen über mehrere überlegene Eigenschaften: Erstens verfügen sie über eine hohe Präzision der Positions- und Geschwindigkeitsregelung,die eine präzise Bewegungssteuerung ermöglichen und für Anwendungen geeignet sind, die eine hohe Präzision erfordernZweitens haben die bürstenlosen Antriebe eine effiziente Energieumwandlung, wodurch der Energieverbrauch reduziert wird.und Verbesserung der Effizienz und Nachhaltigkeit des Systems.
Darüber hinaus verfügen die bürstenlosen Copley-Treiber über eine hohe Programmierbarkeit und Flexibilität, die sich an unterschiedliche Anwendungsbedürfnisse anpassen können.Benutzer können die Parameter konfigurieren und anpassen, um verschiedene Bewegungsmodi zu erreichen, Beschleunigungs- und Geschwindigkeitskurven sowie auf verschiedene externe Steuerungssignale reagieren.von der Bewegungssteuerung von präzisen Roboterarmen bis zur präzisen Positionierung von medizinischen Bildgebungsgeräten.
Darüber hinaus verfügt der COPLEY Bürstenlose Fahrer auch über fortschrittliche Schutz- und Überwachungsfunktionen, die Strom, Temperatur und andere wichtige Parameter überwachen können, um Überlastungen und Störungen zu vermeiden.Dies verlängert die Lebensdauer der Geräte und verbessert die Zuverlässigkeit des Systems.
Zusammenfassend ist der bürstenlose Fahrer von COPLEY eine fortschrittliche Motorsteuerungslösung mit hoher Präzision, hoher Effizienz und Flexibilität.und andere Bereiche, die eine stabile, genaue und zuverlässige Bewegungssteuerung für verschiedene Anwendungen bietet.

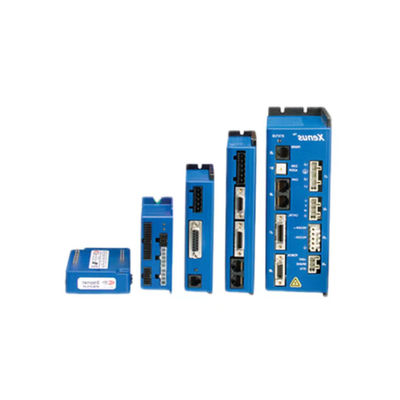

COPLEY-Laufwerk
Das Laufwerk bietet eine umfangreiche Absolute-Value-Encoder-Schnittstelle, die Endat, Biss, SSI und Absolute-A-Protokolle unterstützt.Bereitstellung des CMO- oder CML-Quellcodes, der unter Windows und ROST direkt aufgerufen werden kann,Es kann direkt verwandte Bewegungsfunktion anrufen, die den Motor gemäß der angegebenen Position Geschwindigkeit und Zeit (PNT) Kurve steuert Ausführen der Bewegung.
| Modell | Die Daten sind in der Liste aufgeführt. | Die Ausrüstung ist ausgerichtet auf: | Die Angabe des Zulassungsdatums ist in der Angabe des Zulassungsdatums zu finden. | Die Angabe der Angabe der Angabe der Angabe des Antrags | AJ-90-12 | ||||
| Ausgangsleistung | |||||||||
| Spitzenstrom | 9(636) | 18 ((12.73) | 3(212) | 9(636) | 12 (8.5) | Adc ((Arme, sinusförmig, ± 5% | |||
| Spitzenzeit | 1 | 1 | 1 | 1 | 1 | Sekundär | |||
| Dauerstrom | 3(2.12) | 6(4.24) | 1 ((0.71) | 3(2.12) | 6(4.24) | Adc ((Arms, Sinuscidal), ± 5% | |||
| Spitzenleistung | 490 | 970 | 270 | 800 | 1600 | w | |||
| kontinuierlich" | 163 | 323 | 89 | 267 | 533 | w | |||
| Ausgangswiderstand | 0.075 | 0.075 | 0.075 | 0.036 | 0.075 | Rlout ((Ω) | |||
| Maximale Ausgangsspannung | vout ∆HV0,97*Rou*tlout | ||||||||
| Eingangsleistung | |||||||||
| Von H.V. zu H.V. | 20 bis 55 | 20 bis 55 | 20 bis 90 | 20 bis 90 | 20 bis 90 | +vdc, Informationsübertragung | |||
| Ich bin auf dem Gipfel. | 9 | 18 | 3 | 9 | 12 | Adc ((1 Sek) Spitze | |||
| Icont | 3 | 6 | 1 | 3 | 6 | Adc kontinuierlich | |||
| Ausrüstung | 20-HVmax +Vdc @ 500 mAdc maximal | ||||||||
| PWM-Ausgänge | 3-Phasen-MOSFET-Wechselrichter, 15 kHz zentral gewichtete PWM, Raumvektormodulation 3o kHz |
||||||||
| Typ Pwm-Wellenfrequenz |
|||||||||
| Digitale Steuerung | |||||||||
Digitale Steuerungsschleifen |
Strom, Geschwindigkeit, Position. Doppelschleifer-Positionskontrolle mit Sekundär-Encoder-Eingabe Stromschleife:15 kHz ((66,7 us) Geschwindigkeit, Positionsschleife: 3 kHz ((333 us) Sinusfeldsteuerung oder Trapezsteuerung aus Hallen für Bürstenmotoren festgewichtete PWH mit Raumvektormodulation Stromschleife:2.5 kHz typisch, Bandbreite variiert je nach Stimmung und Lastinduktivität Änderungen der Busspannung beeinflussen die Bandbreite nicht 200 uH Linie-Linie |
||||||||
| Nebenquote (Zeit) | |||||||||
| Verlagerung | |||||||||
| Modulation | |||||||||
| Bandbreiten | |||||||||
| HV-Kompensation | |||||||||
| Mindestlastinduktivität | |||||||||
| Kommando Eingaben | |||||||||
| Kann geöffnet werden | Profilposition, Interpolierte Position, Profilgeschwindigkeit, Profildrehmoment, | ||||||||
| Digitale Position | Schritt/Richtung,CW/CCW-Schrittbefehle (2 MHz Höchstfrequenz) | ||||||||
| Quad-A/B-Codierer | 20 Mcount/sec (nach Quadratur),5Mline/sec | ||||||||
| Digitales Drehmoment und Geschwindigkeit | PWM, Polarität | PWM 0~100%, Polarität = 1/0 | |||||||
| PWM | PWM 50% ± 50%, kein Polaritätssignal erforderlich | ||||||||
| PWM-Frequenzbereich | 1 kHz mindestens, 100 kHz maximal | ||||||||
| Pw Mindestimpulsbreite | 220 ns | ||||||||
| Analoges Drehmoment/Geschwindigkeit/Position | ±10 vdc,5kΩ Verweisungseingangsimpedanz | ||||||||
| Digitale Eingaben | |||||||||
| Nummernart | 9, nicht isoliert.[IN1], speziell für die Funktion Drive Enable,[IN2]~[IN9] sind programmierbar 74HC14 Schmitt-Trigger, der von +5 Vdc mit RC-Filter bei Eingang arbeitet 10 kΩ bis +5 Vdc oder Boden für alle außer [IN5] (siehe unten) Vin-Lo 1,35 Vdc,vin-HI > 3,65 Vdc Alle Eingänge verfügen über eine gruppenwählbare Verbindung von Eingangspull-up/down Reslstor auf +5 Vdc oder gound 1 Spezielle Eingabe mit 330 us RC-Filter für Antriebsaktivierung,0 bis +24 Vdc max 3 Allgemeine Verwendungsschaltungen mit 330 us RC-Filter, maximal 0 bis +24 vdc 1 Mittelgeschwindigkeits-Eingang für den Motortemperaturschalter,33 us RC-Filtet 40,99 kΩ Pull-up/Pull-down, maximal 0 bis +24 vdc 4 Hochgeschwindigkeits-Eingänge und -Ausgänge mit 100 ns RC-Filter, max. |
||||||||
| Alle Eingaben | |||||||||
| Logische Ebenen | |||||||||
| Auf- und Abzieh-Steuerung | |||||||||
| Aktivieren[IN1] | |||||||||
| GP[IN2,3,4] | |||||||||
| In den Mitgliedstaaten [IN5] | |||||||||
| HS[IN6,7,8,9] | |||||||||
| Digitale Ausgänge (Anmerkung 1) | |||||||||
| Typ Numbet | 4Nicht isoliert, programmierbar MDSFET mit Stromsenkung mit 1 kΩ Aufzug auf +5 Vdc durch Diode 300 mAdc max+,30 ve max.Programmierbare Funktionen Für die Beförderung von Induktionslasten ist eine externe Fyback-Diode erforderlich |
||||||||
| [OUT1~4] | |||||||||
| aktuelle Bewertung | |||||||||
| aktuelle Bewertung | |||||||||
Warum Elmo-Fahrer?
Kompakt und mit hoher Leistungsdichte
Multifunktions- und zuverlässige Produkte
Breiter Markt, breite Anwendung
Ausgezeichnete Bewegungssteuerung
Markt für Anwendungen für Fahrer

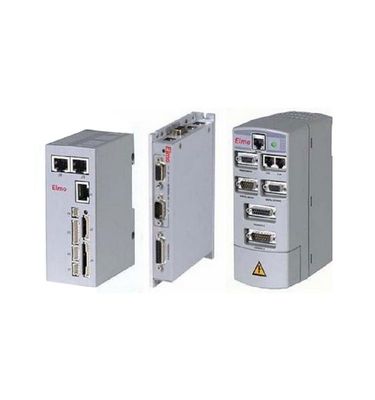

Einführung in den Elmo Motor
Kompakte und kostengünstige Lösungen: Drehmoment, Geschwindigkeit und Positionsanwendung
Gewinnart und absoluter Codierer
Technologie:
Elmos Produkt ist eine langjährige Erfahrung, umfangreiches Wissen und ein hohes Niveau
der Technologie zur Kristallisierung
Analogleistungskonvertierung
ASIC auf Basis der Stromschleifensteuerung
DSP und Prozessor - Digitalantrieb
Busstruktur - digitaler Antrieb
Programmiersprache für Bewegungssteuerung der dritten Generation
Fortgeschrittene Installations- und Debuggingtechnologie
