Hochfrequente magnetische Stimmspule lineare Aktoren für Kamerafokus
| Herkunftsort | Jiangsu, China |
|---|---|
| Markenname | SUPT |
| Zertifizierung | ce,ISO9001,CCC |
| Modellnummer | VCAR0044-0249-00A |
| Min Bestellmenge | ≥1 |
| Preis | $120.00/pieces >=1 pieces |
| Verpackung Informationen | Karton-/Holzkistesprachspulenmotor |
| Lieferzeit | 1-5 probiert über Versand der Produkte 5-7 Tages, 3-5 Tage, Massen verhandelt zu werden |
| Zahlungsbedingungen | T/T |
| Versorgungsmaterial-Fähigkeit | 2000-teilig/Stücke pro Monatssprachspulenmotor |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
WhatsAPP:0086 18588475571
wechat: 0086 18588475571
Skypen: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Gewährleistung | 3 Jahre | Gebrauch | BOOT, Auto, elektrisches Fahrrad, UAV, Roboter, medizinischer Ventilator, Mikroskop, Endoscope, Opti |
|---|---|---|---|
| Typ | Mikromotor | Drehmoment | 1.2 |
| Bauwesen | Dauermagneten | Umstellung | Bürste |
| Schützen Sie das Merkmal | Vollständig eingeschlossen | Geschwindigkeit (rpm) | Hochgeschwindigkeit |
| Dauerstrom (A) | 1.2 | Effizienz | IE 1 |
| Höchstschub | 0.73N | Maximale Reise | 1 mm |
| Sprachspulenmotor | 44.9V | Hafen | Shanghai-Sprachspulenmotor |
| Hervorheben | 30 mm Hall-Effekt-Linearantrieb,30 mm linear magnetischer Aktor,Magnetischer Linearantrieb mit hoher Frequenz 1 |
||
Produkt-Beschreibung

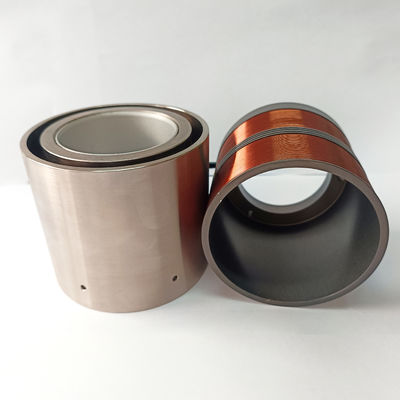

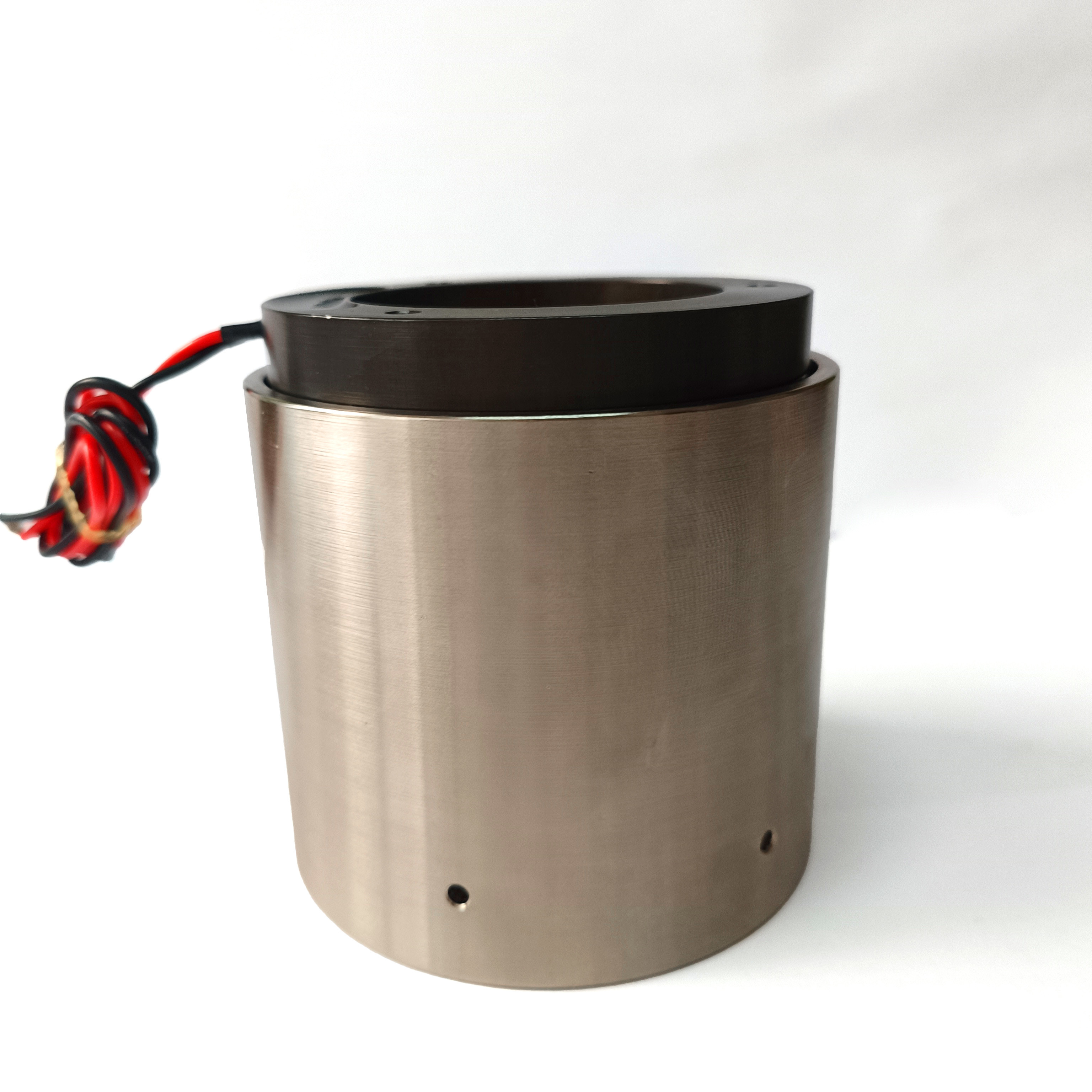

30 mm Magnetische Linear-Aktor mit Hall-Effekt
Beschreibung des Produkts
Der zylindrische Stimmspule-Motor (VCM) hat eine breite Palette von Anwendungen in Kamerafokus-Systemen, insbesondere in modernen Digitalkameras und Smartphone-Kameras.Das Funktionsprinzip ist, dass ein zylindrischer Stimmspule-Motor aus einem festen Magnetfeld und einer sich bewegenden Spule bestehtWenn ein elektrischer Strom durch die Spule geht, wird die Spule einer Kraft im Magnetfeld ausgesetzt, die eine lineare Bewegung erzeugt. Diese Bewegung kann sehr genau gesteuert werden.
Kamerafokussierungssysteme verwenden typischerweise eine geschlossene Schleife, mit Echtzeit-Feedback der Objektivposition von einem Positionssensor (z. B. einem Hall-Sensor oder einem optischen Sensor).Der Strom in der Spule wird so eingestellt, dass die Position der Linse genau gesteuert wird und eine schnelle und genaue Fokussierung erreicht wird.
Die Methode der Verwendung ist der Autofokus (AF),mit einem zylindrischen Sprachspulenmotor, der die Brennweite ändert, indem er die Vor- und Rückbewegung der Objektivgruppe steuert, um das Fokussieren in einem Autofokussystem zu erreichenDer eingebaute Autofokus-Algorithmus der Kamera passt den Strom des VCM entsprechend dem Feedback des Bildsensors an, um eine schnelle und genaue Fokussierung zu erreichen.
Neben der Fokussierungsfunktion kann der zylindrische Stimmspule-Motor auch für die optische Bildstabilisierung (OIS) verwendet werden.Die VCM kompensiert Handschüttelungen oder andere kleine Bewegungen, indem sie die Position der Objektivgruppe fein einstellt, um die Bildstabilisierung zu erhaltenDies ist sehr hilfreich, um die Klarheit der aufgenommenen Bilder und Videos zu verbessern.
Technische Parameter:
| Produktmodell | Spitzenkraft (N) |
Ständige Kraft bei 25°C (N) |
Gesamtschlag (mm) |
Höchstspannung (V) |
Rückwärts-EMF-Konstante (V/m/s) |
Statordurchmesser (mm) | Die Länge (mm) |
Durchlöcherdurchmesser |
| VCAD0075-0160-00A | 75 | 23 | 16 | 33 | 17 | 54 | 51 | ¥20 |
| VCAD0120-0200-00A | 120 | 53 | 20 | 78 | 53 | 85 | 75 | ¥53 |
| VCAD0220-0110-00A | 220 | 100 | 11 | 35 | 35.8 | 71 | 64 | 25 Pfund.4 |
| Produktmodell | Spitzenkraft (N) |
Ständige Kraft bei 25°C (N) |
Gesamtschlag (mm) |
Höchstspannung (V) |
Rückwärts-EMF-Konstante (V/m/s) |
Gewicht der Spule (g) |
Statordurchmesser (mm) | Die Länge (mm) |
| VCAR0001-0064-00A | 0.88 | 0.28 | 6.4 | 6.9 | 0.29 | 3 | 9.5 | 17.7 |
| VCAR0001-0010-00A | 0.73 | 0.42 | 1 | 4.8 | 0.6 | 2.7 | 24 | 11.2 |
| VCAR00025-0127-00A | 2.55 | 0.81 | 12.7 | 11.6 | 0.77 | .6.6 | 12.7 | 24 |
| VCAR0006-0039-00A | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 15.7 | 3.57 | 8.2 | 25 | 18.2 |
| VCAR0007-0040-00A | 7.2 | 2.4 | 4 | 7.5 | 1.88 | 7 | 14.2 | 23 |
| Die in Absatz 1 genannten Vorschriften gelten für die in Absatz 1 genannten Fahrzeuge. | 7.8 | 2.5 | 6.4 | 9.9 | 1.5 | 7.2 | 19.1 | 23.8 |
| Die in Absatz 1 Buchstabe a genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge. | 7.1 | 2.3 | 12.7 | 12.8 | 1.6 | 11.4 | 19.1 | 27 |
| VCAR0011-0050-00A | 11.4 | 2.1 | 5 | 11.8 | 3 | 11.2 | 24 | 17.2 |
| VCAR0011-0100-00A | 10.5 | 2.9 | 10 | 43.8 | 3.5 | 20 | 31 | 26.8 |
| VCAR0013-0030-00A | 13 | 3.5 | 3 | 16 | 3.5 | 12 | 25 | 21 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | 24.7 |
| VCAR0014-0250-00A | 14 | 4.5 | 25 | 26.5 | 3.9 | 35 | 25.4 | 44.2 |
| VCAR0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | 25.6 |
| VCAR0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | 35 |
| VCAR0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | 75.7 |
| VCAR0025-0630-00A | 25.3 | 8 | 63 | 50.6 | 5 | 68 | 31.8 | 83.1 |
| Die in Absatz 1 genannten Vorschriften gelten für die in Absatz 1 genannten Fahrzeuge. | 29.4 | 4.73 | 15 | 40.5 | 7.4 | 27 | 30 | 31 |
| VCAR0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | 41.7 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | 26.7 |
| VCAR0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | 72 |
| VCAR0035-0090-00A | 35 | 11 | 9 | 26.4 | 9 | 33 | 25.4 | 44.3 |
| VCAR0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | 67 |
| VCAR0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | 21.2 |
| VCAR0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | 22 |
| VCAR0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | 35.9 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | 51.3 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | 53.7 |
| VCAR0075-0200-00A | 75 | 30 | 20 | 26.2 | 15.2 | 65 | 70 | 38.7 |
| VCAR0080-0129-00A | 80 | 35 | 12.9 | 27.7 | 18 | 149 | 49 | 53.8 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | 34.9 |
| VCAR0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | 110 |
| VCAR0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | 40.4 |
| Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die Berechnung der Leistungsfähigkeit. | 110 | 37.4 | 38 | 23.2 | 9 | 150 | 60.4 | 60.4 |
| Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten. | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | 27.5 |
| Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten. | 115 | 30.1 | 6.5 | 35 | 17.3 | 52 | 40 | 58 |
| Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die Berechnung der Leistungsfähigkeit. | 130 | 40 | 31 | 30.4 | 20.5 | 280 | 75.6 | 56.5 |
| VCAR0140-0150-00A | 140 | 42.2 | 15 | 33.4 | 26.6 | 80 | 53 | 53.7 |
| VCAR0210-0254-00A | 210 | 66.2 | 25.4 | 56.6 | 28 | 230 | 43.7 | 111.8 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | 64 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | 109.1 |
| VCAR0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | 136.9 |
| VCAR0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | 91 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | 110 |
| VCAR0436-0373-00A | 436 | 142.6 | 37.3 | 38 | 29.8 | 1050 | 76 | 163 |
| VCAR0980-0249-00A | 980 | 605 | 24.9 | 41.5 | 104 | 1426 | 126 | 134.5 |
| Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die Berechnung der Leistungsfähigkeit. | 1351 | 376.8 | 31 | 73.5 | 68 | 1071 | 110 | 143.7 |
Anwendungen:
Der Hohlmotor ist ein interner Leistungsmotor, Modell VCAR0044-0249-00A, hohe Geschwindigkeit, maximale Fahrt von 30 mm, Spannung von 44,9 V, Nennstrom von 1,2 A.Sie ist atomfrei ausgelegt und macht sie leicht und effizientDie hohe Kernkonstruktion macht sie auch langlebiger und langlebiger als andere interne Kraftmotoren.und sind weit verbreitet im optischen ScannenMit seiner Leistung und Zuverlässigkeit ist es für viele Umgebungen geeignet.Hohlmotoren sind die perfekte Lösung für verschiedene Anwendungen.
