Maßgeschneiderte Materialfördersysteme mit Vibrationsförderern mit Schwingspulenmotor
| Herkunftsort | Jiangsu, China |
|---|---|
| Markenname | SUPT MOTION |
| Zertifizierung | ISO9001-2000 |
| Modellnummer | VCAZ0010-0020-00A |
| Min Bestellmenge | 1 Stück |
| Preis | USD 60-200 / Piece |
| Verpackung Informationen | Exportkarton mit antistatischem Schaumstoffschutz |
| Lieferzeit | 3–5 Werktage für Muster, 15–25 Tage für Massenware |
| Zahlungsbedingungen | T/T |
| Versorgungsmaterial-Fähigkeit | Zu verhandeln |
Produktdetails
| Spitzenmoment | 4,2 Nm | Motortyp | Vibrierender Schwingspulenmotor |
|---|---|---|---|
| Rückwärts EMF Konstante | 2,7 V/m/s | Höchstspannung | 14.8 V |
| Spulengewicht | 13g | Lebensdauer | 10.000 Stunden |
| Totaler Schlaganfall | 1,5 mm | Dauerdrehmoment bei 25 °C | 2,2 Nm |
| Material | Aluminiumlegierung | Produktmodell | VCAZ0010-0020-00A |
Produkt-Beschreibung
Produktübersicht

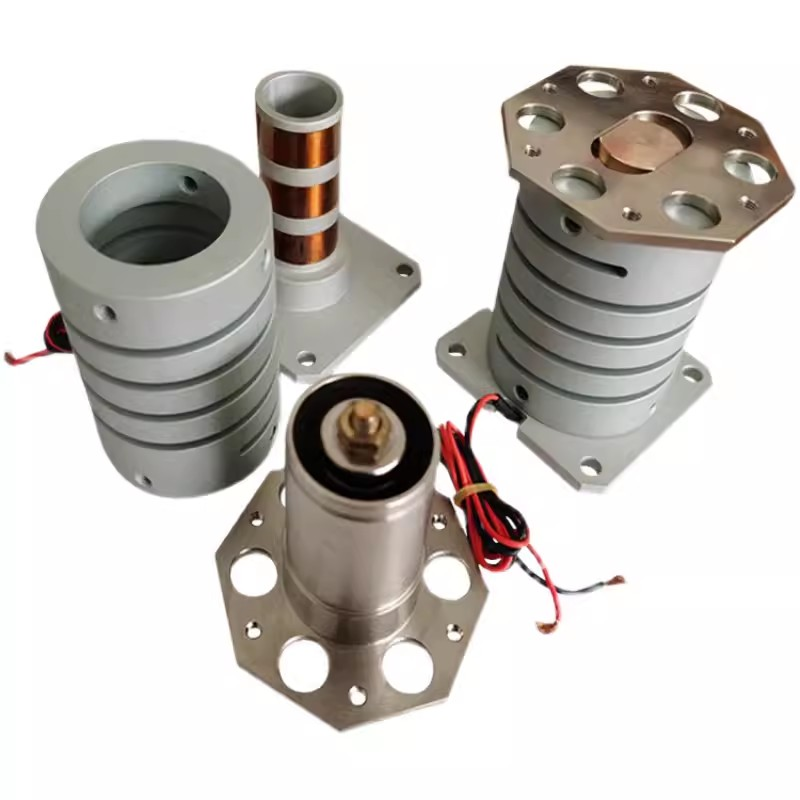

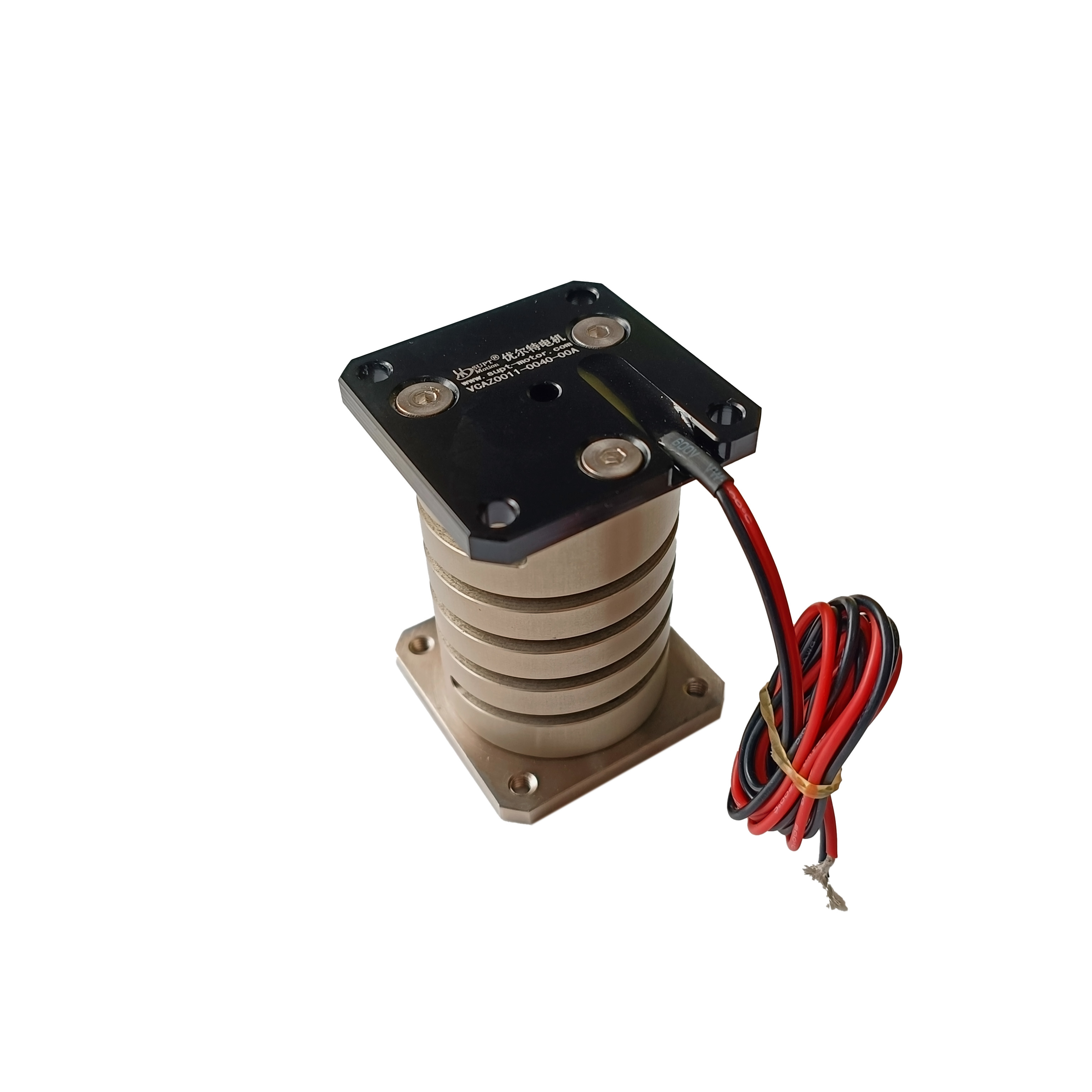

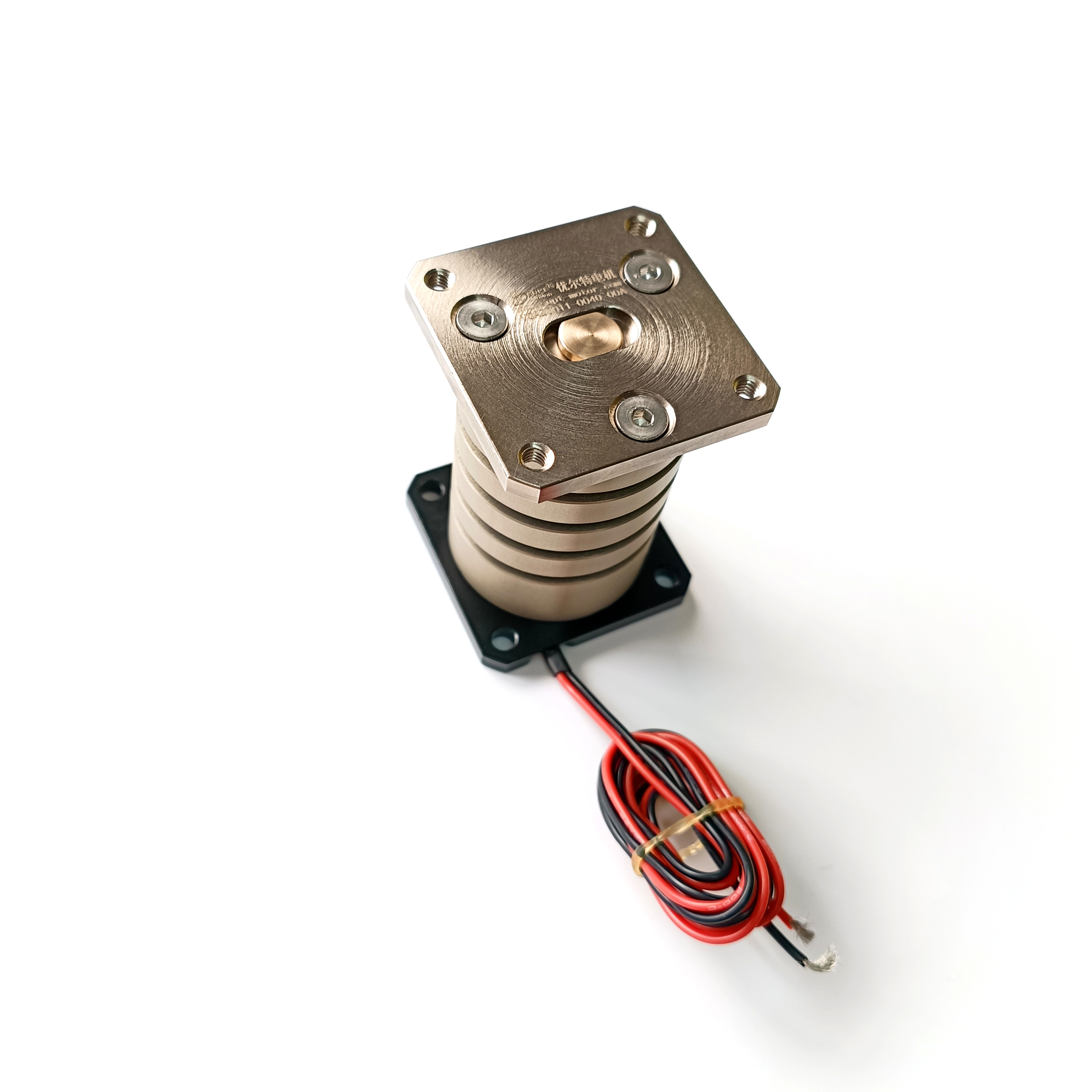

Der SUPT MOTION Flexible Vibration Voice Coil Motor (VCAZ-Serie) ist die Kernantriebseinheit, die speziell für flexible Vibrationszuführungen entwickelt wurde.
Die Federn und Motoren werden in großen Mengen aus hochfesten, hochstabilen Materialien gefertigt und durchlaufen eine 100%ige Messung und Prüfung, um Produktstabilität und -konsistenz zu gewährleisten.
Durch hochfrequente lineare Bewegung in beiden vertikalen Richtungen treibt der Schwingspulenmotor Werkstücke an, sich in mehreren Richtungen innerhalb der Zuführschale zu bewegen, was eine reibungslose Materialförderung und -ausrichtung ermöglicht.
Im Vergleich zu herkömmlichen elektromagnetischen Vibrationszuführungen bietet die Schwingspulenmotor-Antriebslösung folgende Vorteile: programmierbare Einstellung von Frequenz und Amplitude, wodurch sie sich ohne Austausch mechanischer Komponenten an verschiedene Materialien anpassen lässt; Millisekunden-Start-Stopp-Reaktion für präzise Steuerung einzelner Teile; und sanfte Bewegung ohne mechanische Stöße, wodurch sie schonender zu empfindlichen Materialien ist. Flexible Vibrations-Schwingspulenmotoren werden häufig in automatisierten Montagelinien in Branchen wie Elektronikkomponenten, Präzisionshardware und medizinischen Verbrauchsgütern eingesetzt.
Produktvorteile
Programmierbare Parameter: Frequenz, Amplitude und Wellenform sind in Echtzeit einstellbar
Schnelle Reaktion: Millisekunden-Start/Stopp für präzise Materialkontrolle
Sanfte Bewegung: Stoßfreier Betrieb schützt empfindliche Komponenten
Mehrrichtungszuführung: Ermöglicht omnidirektionale Förderung in Kombination mit Mehrachsensystemen
100% Vollinspektion: 100%ige Prüfung von Federn und Motoren
Vibrationsschalen-Schwingspulenmotoren, flexible Vibrationszuführungen, Materialhandhabungsmotoren, Hochfrequenz-Vibrationsaktuatoren, flexible Vibrationsschalenantriebe
Spezifikationen
| Parameter | Typischer Wert |
| Kraftbereich | Kundenspezifisch |
| Hubbereich | Kundenspezifisch |
| Betriebsspannung | 14,8 V DC |
| Ansprechfrequenz | Einstellbar |
| Amplitudeneinstellung | Programmgesteuert |
| Lebensdauer | ≥100 Millionen Zyklen |
| Modellnummer | VCAZ0010-0020-00A | |||
| Spulenparameter | Toleranz | Symbol | Wert | Einheit |
| DCR | ±10% | R | 9,5 | Ω |
| Spitzenspannung | Standardwert | Vp | 14,8 | V |
| Maximaler Strom | Standardwert | Ip | 1,6 | A |
| Kraftkonstante | ±7,5% | KF | 2,7 | N/A |
| Gegen-EMK-Konstante | Standardwert | KD | 2,7 | V/M/Sek |
| Induktivität | ±30% | L | 0,37 | mH |
| Aktuatorparameter | Symbol | Wert | Einheit | |
| Spitzenkraft | Fp | 4,2 | N | |
| Kontinuierliche Stillstandskraft | Fc | 2,2 | N | |
| Aktuatorkonstante | Ka | 0,87 | N//W | |
| Elektrische Zeitkonstante | Te | 0,04 | Millisekunden | |
| Pmax | Pp | 24 | W | |
| Hub | S | 1,5 | mm | |
| Freiraum auf jeder Seite der Spule | CL | 0,8 | mm | |
| Thermischer Widerstand | Oth | 20 | ℃/W | |
| Max. zulässige Spulentemperatur | Tmax | 150 | ℃ | |
| Gewicht der Spule | WTc | 13 | g | |
| Gewicht des Magnetstahls | WTE | 56 | g | |
| Gewicht des Aktuators | WTa | 69 | g | |
Anwendung
Flexible Vibrationszuführung für Elektronikkomponenten
Ausrichtsortierung von Präzisionsmetallteilen
Automatisierte Montage und Zuführung von medizinischen Verbrauchsgütern
Mehrrichtungszuführung von unregelmäßig geformten Teilen
Fördersysteme für Kleinserien, Hochvariante Materialien
Kundenspezifische Informationen:
Dieses Produkt unterstützt die kundenspezifische Anpassung von Kraft-, Hub- und Amplitudenparametern, um unterschiedliche Materialien und Anforderungen an die Zuführgeschwindigkeit zu erfüllen
