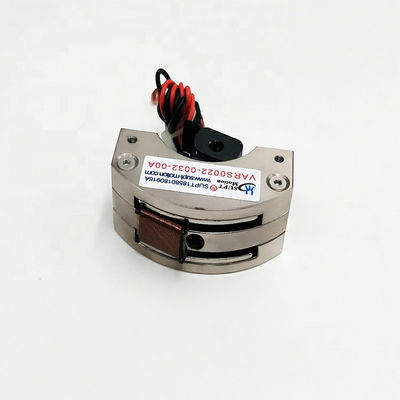

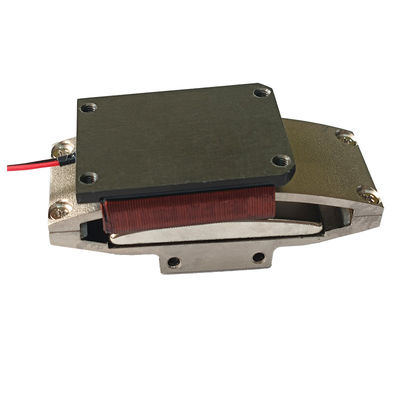

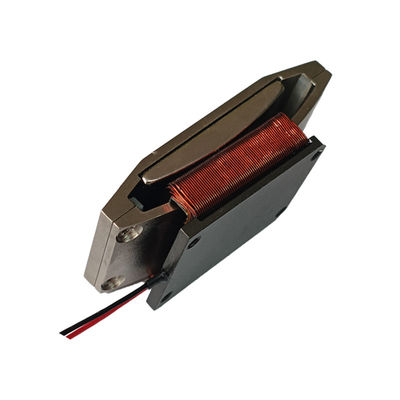

VARS0350 Dreh-Stimme-Spule-Motor mit hoher Stabilität 3,5 Nm 60° Schwing-Aktor

Produktübersicht

Der VARS0350-060-00A ist ein von SUPT MOTION eingeführter Schwing-Typ-Rotationsspulenmotor, der speziell für Weitwinkel-Positionierungs- und Stabilisierungsarbeiten entwickelt wurde, die ein hohes Drehmoment erfordern.Bei 25 °C, dieser Dreh- und Sprachspulenmotor liefert ein Spitzendrehmoment von 3,5 N·m und ein Dauerdrehmoment von 1,14 N·m über einen außergewöhnlich breiten Gesamtstrombereich von 60 Grad bei einer maximalen Antriebsspannung von 25.8 V.
Die bewegliche Spule wiegt 115 Gramm und der Aktorkörper misst 115 × 65 × 54,5 Millimeter.die Anlage eine lineare Drehmoment-Strom-Beziehung mit null Gegenwirkung und keinem Zahnradwirkung gibt, selbst bei so hohen Leistungsniveaus.
Dieses Modell von Stimmspule-Motor ist speziell für Drehsysteme entwickelt, die bei der Beförderung von schweren Lasten, wie großen Lenkspiegeln, Industrieventilen,DämpfungsmechanismenDie robuste Aluminiumkonstruktion und der große Lagerkontaktbereich sorgen für eine hohe Stabilität des Nennmoments, während die000-Stunden-Konstruktionsdauer halten die Gesamtbetriebskosten für kontinuierlich betriebene Geräte niedrig.

Die Lösung

Bei den Breitwinkel-Rotationsantriebsgeräten in Industrieanlagen werden typischerweise Servomotoren mit Harmonik- oder Gürtelreduktoren verwendet.und periodische Fehler, die die Positionsstabilität verringern und häufige Wartung in staubigen Umgebungen oder mit hohen Zyklusraten erfordern.
Die VARS0350-060-00A ersetzt die Kombination aus Motor und Reduktor durch ein einziges Direktantriebselement.so dass die Steuerschleife eine reibungslose, hochstabile Bewegung über den gesamten 60-Grad-Bewegungsbereich.
mit einem Drehmoment von 3,5 N·m und einem Dauerdrehmoment von 1,14 N·m,Dieser Drehbetrieb kann schnell mit hohen Trägheitslasten beschleunigen und äußeren Störungen widerstehen, um eine stabile Position ohne mechanische Bremsung zu erhalten.
Durch die hohe Schlagbreite ist in vielen Anwendungen kein Mehrdrehgetriebe erforderlich.Während die Rückschlagfreie Magnetkopplung die bidirektionale Wiederholbarkeit in Prozessen wie Ventilmessung verbessert, Antennenrichtung und Spiegel-Gimbal-Steuerung.Diese Lösung reduziert die Ausfallzeiten und vereinfacht die Wartung, was besonders wichtig für die rund um die Uhr in Fabriken arbeitenden Anlagen ist., Fahrzeuge oder Luft- und Raumfahrtprüfstände.

Spezifikationen

Anwendung

Dieser Sprachspulenantrieb kann als Spiegel-Positionsantrieb in Lasersystemen mit großer Blende, Teleskopstrahlleitungen und optischen Nachfolgereinrichtungen dienen.mit einer Leistung von mehr als 10 W und einer Leistung von mehr als 100 W,Der 60-Grad-Schlag und seine hohe Stabilität machen ihn auch für den Einsatz als Dämpfer in Strukturvibrationsregelung, Drehpositionierungssysteme in Werkzeugmaschinen,und Flugsteuerungssysteme in unbemannten Luftfahrzeugen (UAV).
Dieser Stimmspule-Motor wird in der Halbleiter-, Automobil-, Industrie- und Luftfahrtindustrie weit verbreitet und kann überall dort verwendet werden, wo ein großer Winkel, hohes Drehmoment,Rückschlagfreie Drehplattform erforderlich. Der Motor unterstützt innerhalb seines Nennstums ein kontinuierliches Drehmoment und eignet sich somit für Konturmessungen und -prüfungen;Das robuste Gehäuse kann bei mobilen Anlagen Stößen und Vibrationen standhalten..

Häufig gestellte Fragen

F1: Welche Belastungen kann der VARS0350-060-00A anfahren?

Mit 3,5 N·m Peak- und 1,14 N·m Dauerdrehmoment bei 25 °C treibt der Aktor Spiegel, Ventile und Portalen mit moderater Trägheit an.Die genaue Beschleunigung hängt von der Lastinnertie und dem verfügbaren Strom des Fahrers ab.

F2: Wie groß ist der Gesamtstrom dieses Modells?

Der Gesamtstrom beträgt 60 Grad, einer der breitesten der VARS-Serie.

F3: Wie wird eine hohe Stabilität in einer Halteposition erreicht?

Die Stabilität beruht auf dem Prinzip der direkten Antriebsspirale: Das Drehmoment ist proportional zum Strom, ohne Reibung, Rückschlag oder Zahnrad.so kann ein geschlossener Schleife Controller halten die Welle starr in jedem Winkel innerhalb des Schlages ohne Jagd.

F4: Wie sind die Lieferzeiten und Anpassungsmöglichkeiten?

Die Mindestbestellmenge beträgt 1 Stück. Die Proben werden in 3-5 Werktagen und die Produktionsbestellungen in 15-25 Tagen geliefert.Schachtkonfiguration und Montageabmessungen sind für OEM-Anforderungen verfügbar.
