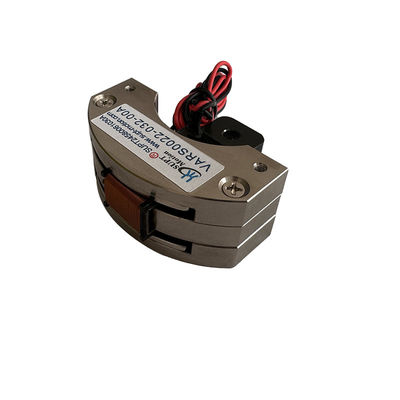

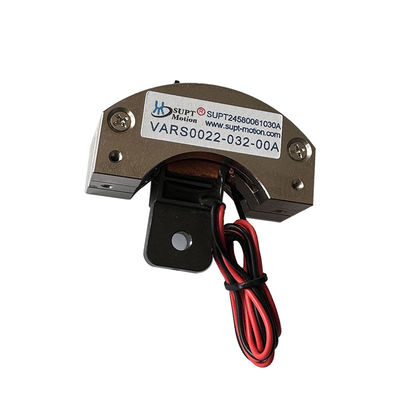

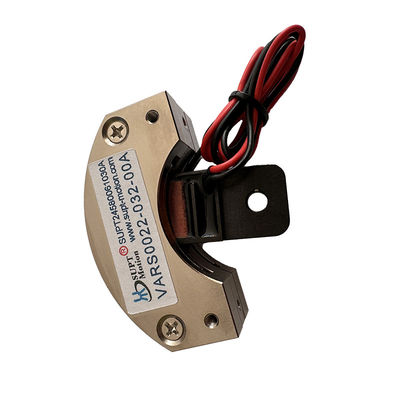

VARS0022 Mikro Größe Rotations-Stimme-Spule Motor hohe Stabilität 0,22Nm 32deg Aktoren

Produktübersicht

Der VARS0022-032-00A ist ein kompakter Schwenk-Dreh-Schwingspulenmotor, der von SUPT MOTION eingeführt wurde und speziell für präzise Winkelpositionierung auf engstem Raum entwickelt wurde. Bei 25 °C liefert dieser Dreh-Schwingspulenmotor ein Spitzendrehmoment von 0,22 N·m und ein Dauerdrehmoment von 0,12 N·m über einen Gesamthub von 32 Grad bei einer maximalen Ansteuerspannung von 15,5 V.
Mit nur 60 × 60 × 36 mm und einer beweglichen Spule, die nur 21,5 Gramm wiegt, ist dieser Motor derzeit einer der leichtesten winkelbegrenzten Aktuatoren, die für instrumentenqualifizierte Anwendungen erhältlich sind. Dank seines Direktantriebs reagiert der Rotor sofort auf Strombefehle und ist frei von den bei Getriebemotoren üblichen Zahnflankenspiel-Problemen.
Da das Drehmoment linear mit dem Strom ansteigt und kein Bürstenverschleiß auftritt, bietet dieser Schwingspulenaktuator eine gleichmäßige, wiederholbare Bewegung über seine Nennlebensdauer von 10.000 Stunden. Das Gehäuse aus Aluminiumlegierung bietet eine hervorragende Wärmeableitung und schützt die Spulen- und Magnetbaugruppen sowohl in industriellen als auch in Laborumgebungen.

Lösung

Konstrukteure kompakter Instrumente benötigen oft eine Drehplattform, die klein genug ist, um neben optischen Komponenten oder Sensoren montiert zu werden, aber dennoch stabil genug, um ihren Winkel während der Messungen beizubehalten. Mikroschrittmotoren erhöhen nicht nur das Gewicht, sondern verbrauchen auch einen kontinuierlichen Haltestrom und erzeugen Rastmomente, die empfindliche Nutzlasten stören.
Der VARS0022-032-00A bietet eine Alternative: einen integrierten, hochstabilen Mikroaktuator. Die Spule wird direkt im Magnetfeld angetrieben, sodass der Motor kein Spiel und kein Halte moment aufweist; die geringe bewegliche Masse gewährleistet eine ausreichend hohe mechanische Resonanzfrequenz, was eine schnelle und gut gedämpfte stationäre Reaktion ermöglicht. Das Halte moment wird elektromagnetisch bereitgestellt und erfordert nur einen moderaten Dauerstrom zur Aufrechterhaltung, wodurch das System eine starre Winkelverriegelung ohne mechanische Bremse erreicht.
Diese Lösung ermöglicht es Ingenieuren, eine hochstabile Winkelpositionierungsschleife mit nur drei Komponenten zu realisieren: dem Aktuator, einem Stromverstärker und einem Winkelsensor. Die vorhersagbare Drehmomentkonstante vereinfacht den Abstimmungsprozess, und bei Skalierung von Projekten kann derselbe Steuer-Code für verschiedene Größen von VARS-Racks wiederverwendet werden. Das Ergebnis ist eine kompakte, leise und wartungsfreie Bewegungsachse, die den Präzisionsanforderungen moderner optischer und Prüfgeräte entspricht.

Spezifikationen

Anwendung

Dieser kompakte Dreh-Schwingspulenmotor eignet sich für Anwendungen, bei denen der Platinenplatz in Millimetern gemessen wird: optische Filterräder, Miniatur-Gimbal-Stabilisatoren, Autofokus-Hilfsmechanismen, Druckkopfeinsteller und kompakte Ventilpositionierer. Er wird auch in Haltevorrichtungen für Halbleiter, in der Laborautomatisierung und in medizinischen Instrumenten eingesetzt, die eine kleine, saubere Winkelbühne mit hoher Stabilität erfordern.
Der 32-Grad-Hub deckt den für die meisten Sensor-Ausrichtungs- und Schaltmechanismen benötigten Schwenkbereich ab, während die leichte Spule sanfte, schwingungsfreie Bewegungen ermöglicht, die benachbarte Komponenten nicht erschüttern. Bei Drehventil- und Dämpfungsanwendungen bietet der Motor eine gleichmäßige Drehmomentmodulation, und in Drehpositioniersystemen fungiert er als präziser Indexer mit begrenztem Winkel. Für Kunden, die eine andere Bauform benötigen, bietet SUPT MOTION die gleiche Schwenk-Schwingspulentechnologie in Rahmengrößen von Miniatur bis hin zu Hochdrehmoment-Industrieklassen an.

FAQ

F1: Wie kompakt ist der VARS0022-032-00A?

Der Außenrahmen misst 60 × 60 × 36 mm und die bewegliche Spule wiegt nur 21,5 g, was ihn für den Einbau in Handheld-Instrumente, optische Module und kompakte Automatisierungsbaugruppen geeignet macht.

F2: Was macht diesen Motor bei einem festen Winkel stabil?

Hohe Stabilität ergibt sich aus dem Direktantriebs-Schwingspulendesign: Das Drehmoment ist proportional zum Strom, es gibt keine Reibung oder Spiel im Antriebspfad, und die Spule mit geringer Trägheit ermöglicht es der Servoschleife, den befohlenen Winkel fest ohne Grenzzyklen oder Drift zu halten.

F3: Kann der Motor kontinuierlich schwingen?

Ja. Innerhalb des Dauerdrehmoments von 0,12 N·m bei 25 °C kann der Aktuator für Scan-, Dither- oder Pumpanwendungen kontinuierlich bidirektional schwingen, ohne Bürstenverschleiß, der seine Lebensdauer begrenzt.

F4: Welches Rückführgerät sollte verwendet werden?

Je nach benötigter Auflösung kann ein optischer Encoder, ein magnetischer Encoder oder ein kapazitiver Sensor auf der Abtriebswelle montiert werden. Der Aktuator selbst verhält sich wie ein sauberes lineares System, sodass die meisten Standard-Servo-Tuning-Methoden anwendbar sind.

F5: Ist eine kundenspezifische Anpassung für dieses Modell verfügbar?

Ja. Hubwinkel, Ansteuerspannung, Spulenanschluss, Wellendetails und Befestigungslöcher können für OEM-Programme angepasst werden. Die Mindestbestellmenge beträgt 1 Stück und Muster werden in der Regel innerhalb von 3-5 Werktagen versandt.
