VARS0042 Rotations-Schwingspulenmotor Schnelle Spiegelsteuerung 0,42 Nm 40 Grad Aktuator

Produktübersicht

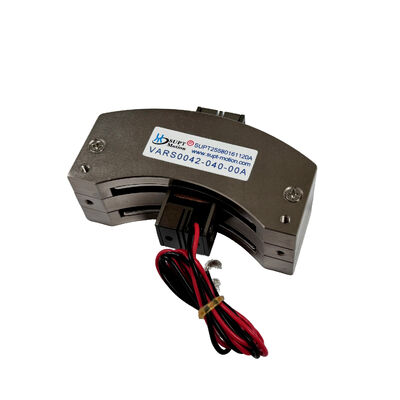

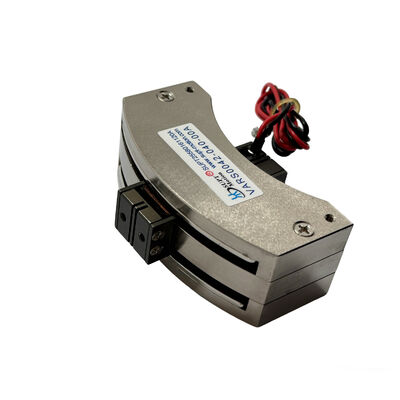

Der VARS0042-040-00A ist ein schwenkbarer Rotations-Schwingspulenmotor, der von SUPT MOTION für direkte, winkelbegrenzte Bewegungen entwickelt wurde. Bei 25 °C liefert dieser schwenkbare Schwingspulenmotor ein Spitzendrehmoment von 0,42 N·m und ein Dauerdrehmoment von 0,38 N·m über einen Gesamthub von 40 Grad bei einer maximalen Nennantriebsspannung von nur 3,5 V.
Die bewegliche Spule wiegt nur 38 Gramm und dreht sich im Magnetfeld ohne die Notwendigkeit von Zahnrädern, Riemen oder Bürsten; infolgedessen reagiert die Ausgangswelle fast augenblicklich auf den Antriebsstrom, und es gibt kein mechanisches Spiel. Seine Rahmenabmessungen betragen 82 × 53,6 × 30,3 Millimeter, was den Einbau in kompakte optische Module und Scan-Köpfe ermöglicht.
Dieser Schwenkaktuator basiert auf dem Prinzip eines winkelbegrenzten Drehmomentmotors: Das erzeugte Drehmoment ist proportional zum Spulenstrom, was dem Gerät inhärente lineare Eigenschaften verleiht, die leicht zu steuern sind und keine Rastmomente aufweisen.

Lösung

Strahlsteuerungs- und Scansysteme stellen strenge Anforderungen an Winkelaktuatoren: Spiegel müssen ihre Sollpositionen schnell erreichen, ohne Schwingungen abklingen und ihre Winkel während des Laserbetriebs mit hoher Stabilität beibehalten. Bei den Schaltfrequenzen, die in Galvanometersteuerungen verwendet werden, stoßen Getriebemotoren und Schrittmotoren oft auf Probleme wie Spiel, Resonanz und Überhitzung.
Der VARS0042-040-00A erfüllt diese Anforderungen mit seiner rahmenlosen Schwingspulenarchitektur. Aufgrund des proportionalen Verhältnisses zwischen Drehmoment und Strom erreicht dieser schwenkbare Aktuator in Kombination mit seiner geringen Masse eine extrem hohe Beschleunigung für seine Größe und kann mit einem Strommodus-Treiber innerhalb weniger Millisekunden den Zielwinkel erreichen.
Da kein mechanisches Untersetzungsgetriebe vorhanden ist, ist das Spiel null; gleichzeitig hält die niedrige Spulenspannung von 3,5 V den Stromverbrauch niedrig, wodurch der Motor während des kontinuierlichen Scannens kühl bleibt.
Systementwickler können die Schleife um die geschlossene Position des Aktuators mit einem Encoder oder kapazitiven Sensor schließen und so eine gleichmäßige und wiederholbare Winkelbewegung über den gesamten 40-Grad-Bereich erzielen. Seine linearen Drehmomenteigenschaften vereinfachen den Servotuning-Prozess und machen komplexe Kompensationstabellen überflüssig, wodurch die Entwicklungszeit für Hochgeschwindigkeits-Spiegelsteuerungsanwendungen verkürzt wird.

Spezifikationen

F3: Warum beträgt die maximale Spannung nur 3,5 V?

Die Spule ist für Niederspannungs-, Hochstrombetrieb gewickelt, um Wärme und elektromagnetische Störungen in empfindlichen optischen Geräten zu minimieren. Ein einfacher Linearverstärker oder PWM-Treiber mit einer Nennspannung von 3,5 V und dem erforderlichen Spitzenstrom ist ausreichend, und SUPT MOTION kann bei der Treiberauswahl beraten.
F4: Hat dieser Aktuator Spiel oder Rastmomente?

Nein. Zwischen der Spule und dem Ausgang befinden sich keine Zahnräder, Riemen oder andere Übertragungselemente, sodass Spiel und Rastmomente strukturell eliminiert sind. Die Positionierungsgenauigkeit wird nur durch den Rückkopplungssensor und die mechanische Montage begrenzt.

F5: Was sind die Bestell- und Anpassungsbedingungen?

Die Mindestbestellmenge beträgt 1 Stück, mit Musterlieferung in 3-5 Werktagen und Massenproduktion in 15-25 Tagen. Hub, Ansteuerspannung, Spulenwiderstand, Kabel- und Montageabmessungen können für OEM-Projekte angepasst werden.
