VARS0017 90-Grad-Dreh-Schwingspulenmotor Schnelle Reaktion Null-Spiel

Produktübersicht

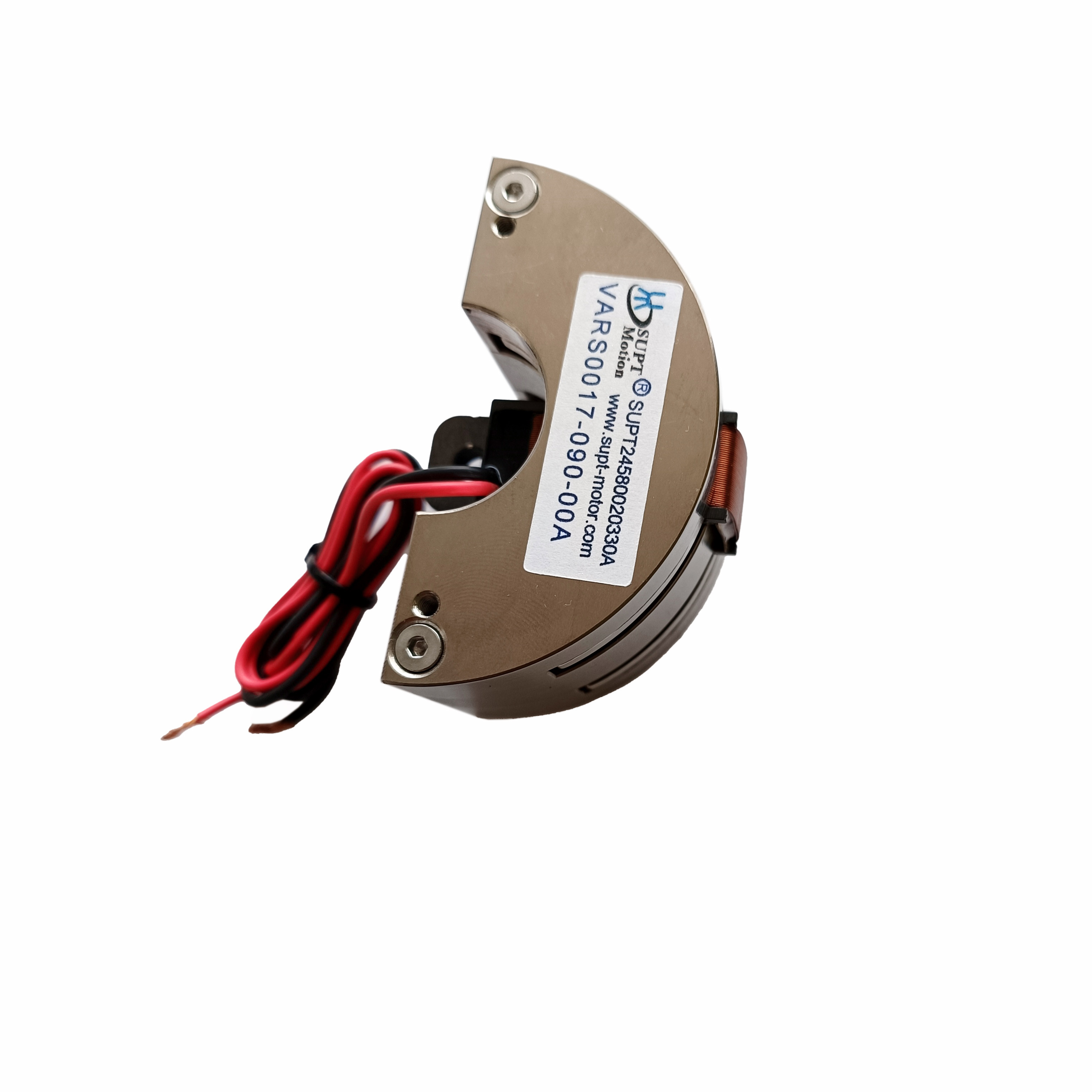

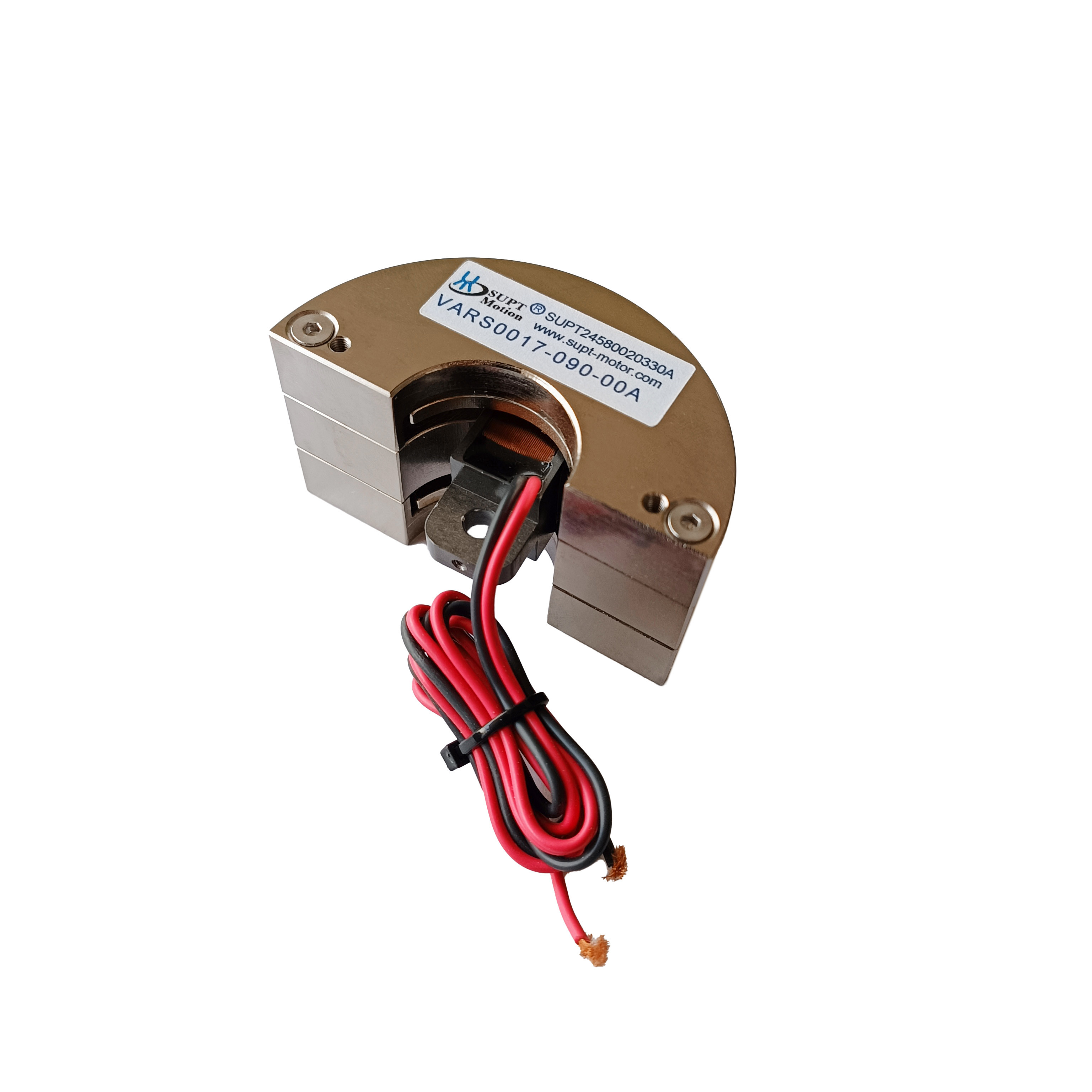

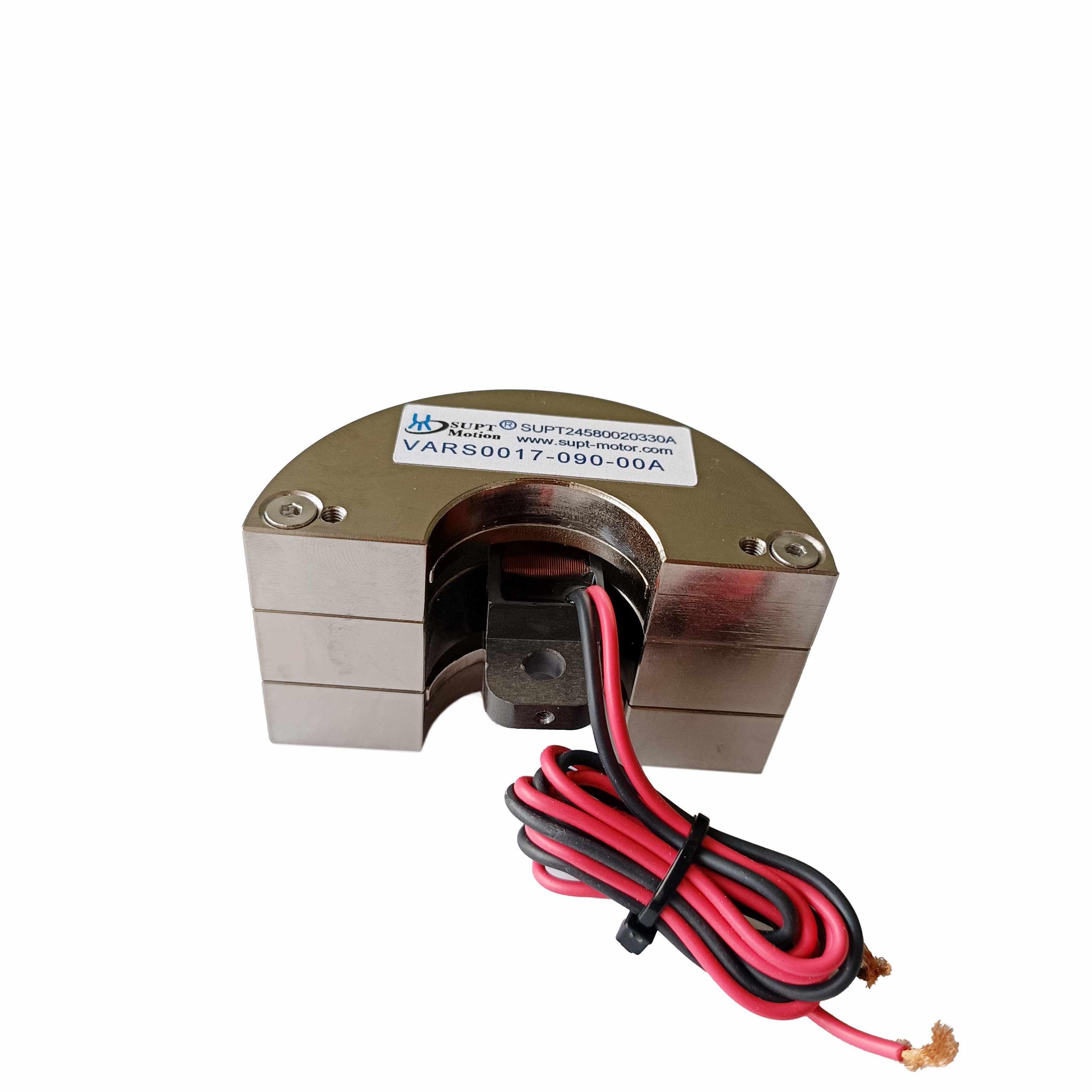

Der VARS0017-090-00A ist ein 90-Grad-Rotations-Schwingspulenmotor aus der SUPT MOTION VARS-Serie, der speziell für Positionierungsaufgaben mit großem Winkel und begrenztem Winkel entwickelt wurde und sich durch schnelle Reaktion und Null-Hysterese auszeichnet. Bei 25 °C liefert dieser Rotations-Schwingspulenmotor, der mit einer maximalen Spannung von 11,1 V betrieben wird, ein Spitzendrehmoment von 0,17 N·m und ein Dauerdrehmoment von 0,1 N·m über seinen vollen 90-Grad-Hubbereich. Die Schwingspule wiegt nur 17,8 g und das Motorgehäuse misst 70 × 41,5 × 39 mm. Das oszillierende Schwingspulendesign wandelt den Ansteuerstrom direkt in Drehmoment um und bietet so eine Hochfrequenz-Oszillationsfähigkeit und eine außergewöhnlich gleichmäßige Bewegung ohne die Notwendigkeit von Zahnrädern, Bürsten oder mechanischen Übertragungen. Dies macht den Aktuator ideal für Spiegelscanner, Drehtransistoren, Ventilsteuerungen und andere Anwendungen, die eine Kombination aus großem Winkelhub und präziser, wiederholbarer Positionierung erfordern. Mit einer Lebensdauer von 10.000 Stunden, einer Aluminiumlegierungskonstruktion und ohne Wartungsaufwand ist der VARS0017-090-00A eine zuverlässige Alternative zu Schrittmotoren und getriebenen Servosystemen.

Lösung

Aufgaben zur Weitwinkelpositionierung werden typischerweise mit Schrittmotoren oder getriebenen Systemen realisiert, diese können jedoch Probleme wie Hysterese, hörbare Geräusche, Resonanz und kumulative Positionierungsfehler verursachen. Der VARS0017-090-00A bietet eine hysterese-freie Direktantriebslösung mit einem Hub von bis zu 90 Grad. Da das Drehmoment proportional zum Strom ist, ermöglicht dieser Schwing-Schwingspulenmotor eine lineare Steuerung und kann im einfachen Open-Loop-Kraftmodus betrieben oder im Closed-Loop-Positionsmodus in Verbindung mit einem Encoder oder Hall-Sensor betrieben werden. Die leichte Spulenbaugruppe unterstützt bidirektionale Hochfrequenzbewegungen, die für Scan-, Jitter- und dynamische Dämpfungsanwendungen entscheidend sind. Die Null-Hysterese stellt sicher, dass der Ausgangswinkel für einen gegebenen Befehl konstant bleibt, wodurch die Wiederholbarkeit verbessert und die Einschwingzeit reduziert wird. Das getriebelose Design eliminiert auch die Notwendigkeit von Schmierung und Zahnradverschleiß, was die Gesamtbetriebskosten senkt. Systementwickler können von diesem kompakten, einfach zu installierenden und zu steuernden Aktuator profitieren, der für die Massenproduktion bereit ist. Der Schwing-Schwingspulenmotor kann kontinuierlich mit Nenndrehmoment und intermittierend mit Spitzendrehmoment betrieben werden, was Entwicklern ein breites Betriebsfenster für anspruchsvolle Einschaltdauer bietet.

Spezifikationen

Anwendung

Der 90-Grad-Hub macht diesen Aktuator ideal für die Drehventilsteuerung, Dämpfungsaktuatoren, Spiegelpositionierung für Lasertechnologien, Drehpositioniersysteme und Flugsteuerungsaktuatoren. Er wird in der Halbleiter-, Automobil-, Industrie- und Luftfahrtindustrie sowie in Prüf- und Messgeräten eingesetzt, wo eine schnelle, präzise Winkelpositionierung erforderlich ist. Typische Anwendungen sind die Drehung von optischen Schaltern, Antennenausrichtung, Modulation von Fluidventilen, Positionierung von Kameratürmen und haptische Rückkopplungsmechanismen. Die hohe Frequenzantwort unterstützt auch aktive Schwingungsunterdrückung und Scan-Anwendungen. Kundenspezifische Spannungs-, Hub- und Schnittstellenoptionen sind für die Integration in spezifische OEM-Systeme verfügbar.

FAQ

F1: Wie groß ist der Winkelhub dieses Modells?

Der Gesamthub beträgt 90 Grad, was der breiteste Standardhub in der kleinen VARS-Serie ist. Kundenspezifische Hübe von 6 bis 100 Grad sind auf Anfrage erhältlich.

F2: Kann der Motor mit hoher Frequenz oszillieren?

Ja. Die geringe Masse der beweglichen Spule und das Direktantriebsdesign unterstützen die bidirektionale Hochfrequenzoszillation, wodurch der Motor für Scan-, Dithering- und aktive Dämpfungsanwendungen geeignet ist.

F3: Benötigt der Motor ein Getriebe?

Nein. Der Schwing-Schwingspulenmotor ist ein Direktantriebsaktuator. Kein Getriebe ist erforderlich, weshalb das System keine Hysterese und keine Schmierungsbedürfnisse hat.

F4: Welche Rückkopplungsoptionen werden unterstützt?

Der Motor kann mit Encodern, Hall-Sensoren oder analogen Positionssensoren verwendet werden, um ein Closed-Loop-Positioniersystem aufzubauen. Der Rahmen bietet Montageplatz für kundenspezifische Rückkopplungselemente.

F5: Was ist die Garantiezeit?

Die Standardgarantie beträgt 1 Jahr. Technischer Support für die Integration und die Auswahl des Treibers wird vom SUPT MOTION Engineering Team geleistet.
