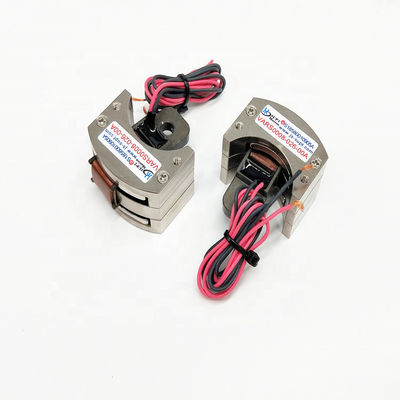

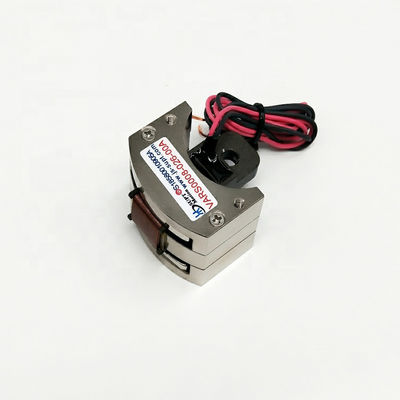

VARS0008 Mikro-Größe Rotations-Schwingspulenmotor Schnelle Reaktion Null Spiel 26 Grad

Produktübersicht

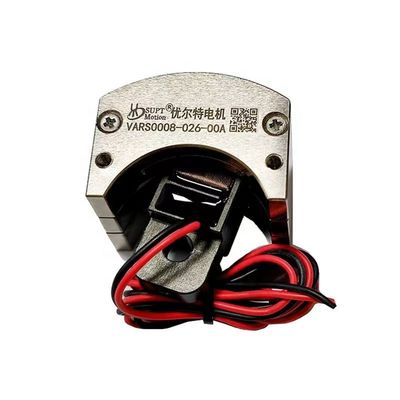

Der VARS0008-026-00A ist ein schwenkbarer Dreh-Schwingspulenmotor, ein Schwingspulenaktuator, der von SUPT MOTION für präzise, winkelbegrenzte Positionierung entwickelt wurde. Bei 25 °C hat er einen Gesamthub von 26 Grad, ein Spitzendrehmoment von 0,08 N·m, ein Dauerdrehmoment von 0,05 N·m und eine maximale Ansteuerspannung von 6,4 V.
Mit einem Gewicht von nur 11,7 Gramm und Abmessungen von 35 × 39,8 × 36,1 Millimetern ist er einer der kompaktesten Rotationsaktuatoren der VARS-Serie. Da sich die Spule direkt im Magnetfeld bewegt – ohne die Notwendigkeit von Zahnrädern, Riemen oder Bürsten – reagiert dieser Dreh-Schwingspulenmotor nahezu augenblicklich auf den Ansteuerstrom und arbeitet spielfrei.
Dieses Miniaturdesign eignet sich für Anwendungen, bei denen herkömmliche Servomotoren nicht installiert werden können, wie z. B. in optischen Modulen, bei der Spiegelpositionierung und in Mikrogastsystemen. Der Aktuator hat eine Nennlebensdauer von 10.000 Stunden und erfordert keine Schmierung oder regelmäßige Wartung.

Lösung

Herkömmliche Drehbewegungskomponenten – wie Getriebemotoren und Schrittmotoren – leiden unter Problemen wie Spiel, Rastmoment, Reibung und langsamer Reaktion, die ihre Positionierungsgenauigkeit und dynamische Leistung in Hochfrequenzanwendungen einschränken. Der VARS0008-026-00A behebt diese Probleme durch die Verwendung einer Direktantriebs-Oszillations-Schwingspulenarchitektur.
Das Ausgangsdrehmoment ist proportional zum Ansteuerstrom, was eine lineare und wiederholbare Kraftregelung ermöglicht; gleichzeitig sorgt die extrem geringe bewegte Masse für hohe Beschleunigung und Reaktionszeiten im Millisekundenbereich. Ohne mechanische Übertragungskomponenten sind Nullspiel und Null-Rastmoment inhärente Merkmale dieses Designs, und die endgültige Positionsauflösung ist nur durch den Rückkopplungssensor begrenzt. Der Motor ist für hochfrequente, kontinuierliche bidirektionale Oszillationen geeignet und somit für Rüttel-, Scan- und aktive Dämpfungsaufgaben einsetzbar.
Sein kompaktes Gehäuse vereinfacht die Integration in platzbeschränkte Produkte, während die Spule mit geringer Induktivität es der Ansteuerelektronik ermöglicht, den Strom schnell zu modulieren, was zu einer sanften, vibrationsfreien Bewegung führt. Folglich können Ingenieure eine hochpräzise Positionierungsschleife mit hohem Dynamikbereich nur mit einem einfachen Stromverstärker und einem Positionssensor aufbauen. Im Vergleich zu herkömmlichen Motor-Getriebe-Kombinationen reduziert diese Lösung die Systemkosten, verkürzt die Entwicklungszeit und verbessert die Zuverlässigkeit.

Spezifikationen

Anwendung

Typische Anwendungen sind Spiegelpositionieraktuatoren für Lasertechnologien, optische Scan- und Strahlsteuerungssysteme, Drehventil- und Dämpfungsaktuatoren, rotatorische Positioniertische und Flugsteuerungsaktuatoren. Der Motor wird häufig in der Halbleiter-, Automobil-, Industrie- und Luftfahrtindustrie sowie in medizinischen Instrumenten und der Laborautomatisierung eingesetzt. Seine Mikrogröße und schnelle Reaktion machen ihn zu einer ausgezeichneten Wahl für die Stabilisierung von Miniaturkameragimbals, die Positionierung von optischen Schaltern, die Einstellung von Druckköpfen und jeden Mechanismus, der eine schnelle, spielfreie Winkelbewegung in einem kleinen Gehäuse erfordert. Kundenspezifische Hubwinkel, Ansteuerspannungen und Montageabmessungen sind für OEM-Projekte verfügbar.

FAQ

F1: Was ist der Gesamthub dieses Dreh-Schwingspulenmotors?

Der VARS0008-026-00A bietet einen Gesamthub von 26 Grad. Der Hubwinkel kann je nach Anwendungsanforderung angepasst werden.

F2: Warum hat dieser Motor null Spiel?

Der Motor verwendet eine Direktantriebsstruktur. Die Spule bewegt sich direkt im Magnetfeld ohne Zahnräder oder Übertragungsteile, wodurch mechanisches Spiel und Rastung vollständig eliminiert werden.

F3: Was ist die Lebensdauer des Motors?

Die Nennlebensdauer beträgt 10.000 Stunden unter normalen Betriebsbedingungen. Es gibt keine Bürsten oder verschleißenden Getriebeteile, die ausgetauscht werden müssen.

F4: Was ist die Mindestbestellmenge und die Lieferzeit?

Die Mindestbestellmenge beträgt 1 Stück. Musterbestellungen werden innerhalb von 3 bis 5 Werktagen geliefert, und die Massenproduktion dauert 15 bis 25 Tage.

F5: Kann der Motor für mein Produkt angepasst werden?

Ja. Hubwinkel, Ansteuerspannung, Spulenwiderstand, Kabellänge und Montageabmessungen können für OEM-Projekte angepasst werden. Bitte geben Sie Ihre Anwendungsdetails für eine maßgeschneiderte Lösung an.
