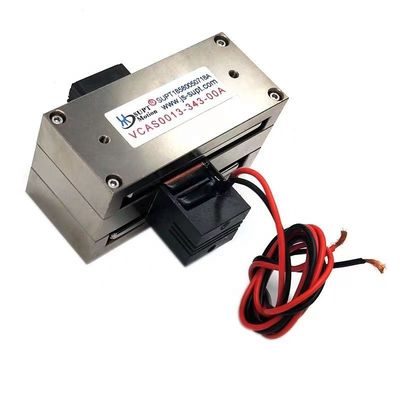

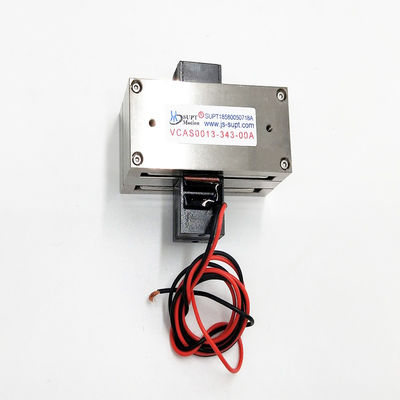

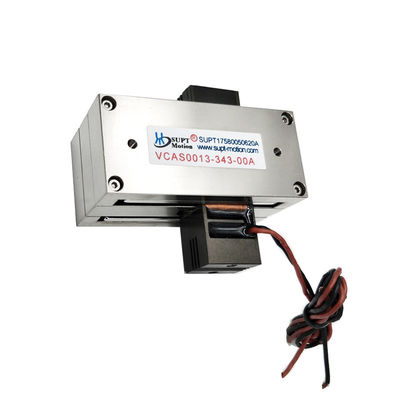

13N Peak 34,3mm Schlag Rechteckiger Stimmspule Motor zur Ventilsteuerung
| Herkunftsort | China, Suzhou |
|---|---|
| Markenname | SUPT MOTION |
| Zertifizierung | CE, ISO9001，CCC |
| Modellnummer | VCAS-Serie |
| Min Bestellmenge | 1 STÜCK |
| Preis | $99-$220 |
| Verpackung Informationen | Maßgeschneiderte Verpackungen usw. |
| Lieferzeit | 1-5 Stück, 5 Tage. >20 Stück, zu verhandeln |
| Zahlungsbedingungen | T/T |
| Versorgungsmaterial-Fähigkeit | Zu verhandeln |
Produktdetails
| Schutzfunktion | Völlig eingeschlossen | Modellnummer | VCAS0013-0343-00A |
|---|---|---|---|
| Kontrollmethode | Elektronisch | Totaler Schlaganfall | 34.3mm |
| Konstruktion | Permanentmagnet | Spitzenkraft | 13N |
| Größe | 68,3×60×34,8 mm | Schlüsselwörter | Stimmspule-Linearmotoren |
| Stromspannung | 12,6 V | Gewicht der Spule | 40g |
| Geschwindigkeit | Höchstgeschwindigkeit (umdreht pro Minute) | ||
| Hervorheben | 34.3mm-Takt-Sprachspulenmotor,mit einer Breite von mehr als 20 mm,valve control linear motor |
||
Produkt-Beschreibung
Produktbeschreibung:
Die rechteckigen Aktuatoren der VCAS-Serie haben eine geringere Kraft pro Gewicht als die zylindrischen Aktuatoren. Sie haben aber auch einen viel längeren Hub. Der Kräftebereich reicht bis zu 1000 N und 250 mm.
Rechteckantriebe sind die ideale Lösung für XY-Achsenbewegungen und ihr Hauptmarkt liegt in der Halbleiter- und Mikromaschinenbauindustrie.
Das Modell VCAS0013-0343-00A dieses rechteckigen Schwingspulenmotors verfügt über einen Spitzenschub von 13 N und einen Gesamthub von 34,3 mm und eignet sich daher für proportionale Ventilbetätigung, Positionierung bei mittlerer Last und aktive Dämpfungssysteme. Sein Nenn-Dauerschub bei 25 °C beträgt 8 N und gewährleistet so einen zuverlässigen Betrieb auch in rauen Umgebungen.
Bei Anwendungen mit Flüssigkeitsregelventilen leiden Proportionalmagnetventile häufig unter Hysterese und begrenzter Bandbreite. Im Gegensatz dazu weisen Motoren mit rechteckiger Schwingspule während ihres gesamten Arbeitshubs ein lineares Kraft-Strom-Verhältnis auf und sind frei von magnetischer Sättigung, was eine präzise Durchflussregulierung ermöglicht. Der VCAS0013-0343-00A kann Magnetventile in Gas- oder Flüssigkeitsventilen direkt ersetzen und bietet schnellere Reaktionszeiten und einen geringeren Stromverbrauch.
Dieses Produkt kann auch als Z-Achsen-Aktuator zum Crimpen mit geringer Kraft oder zum Testen von Federn dienen. Der Hub von 34,3 mm eignet sich für ein breites Spektrum an Werkstückgrößen, während die Spitzenkraft von 13 N ausreicht, um die Anforderungen leichter Nietarbeiten oder Kontaktkraftkontrolle zu erfüllen.
Merkmale:
-
Spitzenkraft: 13 N
-
Dauerkraft bei 25℃: 8N
-
Gesamthub: 34,3 mm
-
Maximale Spannung: 12,6 V
-
Gegen-EMF-Konstante: 5,8 V/m/s
-
Spulengewicht: 40 g
-
Abmessungen (L×B×H):68,3×60×34,8 mm
Produktparameter:
| Produktmodell | Spitzenkraft (N) |
Kontinuierliche Kraft bei 25℃(N) |
Gesamthub (mm) |
Maximale Spannung (V) |
Gegen-EMF-Konstante (V/m/s) |
Gewicht der Spule (G) |
Länge (mm) |
Breite (mm) |
Höhe (mm) |
| VCAS0002-0498-00A | 2.1 | 1.3 | 50 | 11.3 | 1.3 | 15 | 72 | 42.6 | 33 |
| VCAS0002-0747-00A | 2.1 | 1.3 | 74,7 | 11.3 | 1.3 | 15 | 100,5 | 42.6 | 37 |
| VCAS0006-0030-00A | 6.1 | 3.2 | 3 | 13.3 | 4.6 | 18.2 | 25.1 | 34.1 | 27 |
| VCAS0006-0099-00A | 6.1 | 3.2 | 10 | 13.7 | 4.6 | 18.2 | 33.5 | 34.1 | 26.9 |
| VCAS0013-0343-00A | 13 | 8 | 34.3 | 12.6 | 5.8 | 40 | 68,3 | 60 | 34.8 |
| VCAS0065-1000-00A | 65 | 22.4 | 100 | 28.7 | 9.7 | 135 | 170 | 59,6 | 81,9 |
VCAS0013-0343-00A:
| Parameter | Wert | Parameter | Wert |
| Modell | VCAS0013-0343-00A | Spitzenschub | 13N |
| Dauerschub (25°C) | 8N | Gesamthub | 34,3 mm |
| Maximale Spannung | 12,6 V | Back-EMF-Konstante | 5,8 V/m/s |
| Länge | 68,3 mm | Breite | 60mm |
| Höhe | 34,8 mm | Spulengewicht | 40g |
Anwendungen:
1.Proportionale Gas-/Flüssigkeitsventile
2. Aktive Vibrationsdämpfung
3. Betätigung des Feder-/Krafttesters
4.Leichtes Pressen/Nieten
5.Mikropositionierung von Werkzeugen
| Die Hauptanwendung eines Schwingspulenmotors: | ||||||||||
| 1. Halbleiterindustrie: Verkabelung, Schneiden, Bohren, Transportsysteme, Schweißen, Robotik. | ||||||||||
| 2.Ventilbetrieb vor Ort: Typ Dosierventile, Druckprüfsysteme, pneumatisches Ventil-Chemie-Einspritzsystem. | ||||||||||
| 3. Mikromaschinenindustrie: Zuführsysteme, Mikrobohren, Präzisionsstanzen. | ||||||||||
| 4.Vibrationssystem: Schütteltisch, Vibrationsplattform. | ||||||||||
| 5. Medizinischer Bereich: Mikroinjektionssystem, Beatmungsgeräte, Prüfgeräte. | ||||||||||
| 6. Luftfahrttechnik: Flugkontrollsystem, Piloten-Feedback-System. | ||||||||||
| 7. Kommerzieller Einsatzbereich: Computer-Kühlpumpe, Miniaturkamera-Autofokussystem. | ||||||||||
| 8.Automatisierungsindustrie: Laserausrüstung, Spender, Testausrüstung, Textilmaschinen. |
