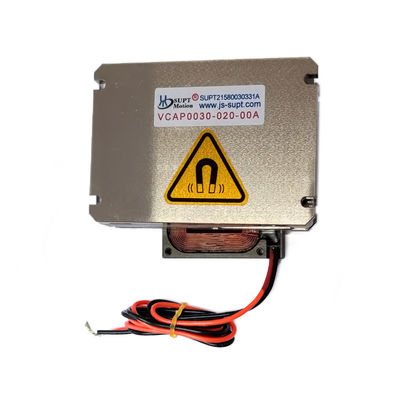

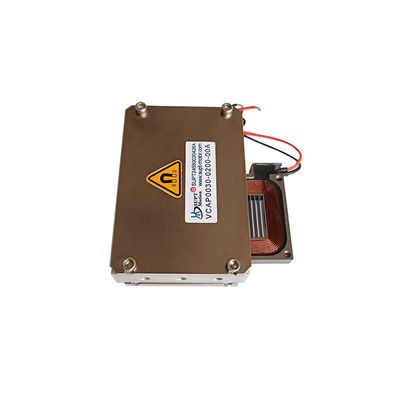

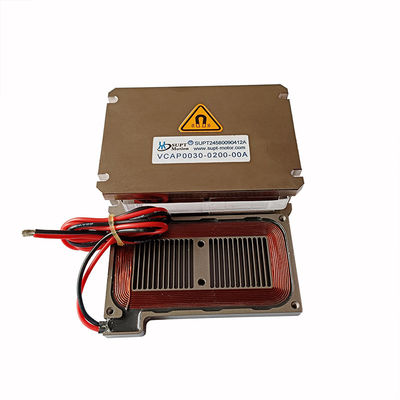

Hochleistungs-Flach-Schwingspulenmotor mit langem Hub für Präzisionsmontage
| Herkunftsort | China, Suzhou |
|---|---|
| Markenname | SUPT MOTION |
| Zertifizierung | CE, ISO9001 |
| Modellnummer | Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten. |
| Min Bestellmenge | 1Stk |
| Preis | $105-$310 |
| Verpackung Informationen | Karton, der etc. verpackt. |
| Lieferzeit | 1-5 Stück, 5 Tage. >20 Stück, zu verhandeln |
| Zahlungsbedingungen | T/T |
| Versorgungsmaterial-Fähigkeit | Zu verhandeln |
Produktdetails
| Geräuschpegel | Niedrig | Garantie | 3 Monate-1 Jahr |
|---|---|---|---|
| Maximalkraft | 30 N | Stromspannung | 24.3V |
| Produktmodell | VCAP0020-0068-00A | Gehäusematerial | Aluminium |
| Typ | Mikromotor | Schlaganfall | 20mm |
| Hublänge | 80mm |
Produkt-Beschreibung
Beschreibung des Produkts:
Der SUPT VCAP0075-0180-00A ist ein leistungsfähiger Flat-Voice-Coil-Motor, der für Hochantriebs- und Langschlag-Industrieautomationsarbeiten optimiert wurde.mit einem Dauerantrieb von 12.3 N, und einen Schlag von 20 mm, wodurch es ideal für Anwendungen wie Präzisionsmontage, Pressen, Positionierung und Materialbearbeitung geeignet ist.Niedrige VibrationenMit einem effizienten Magnetkreislauf-Design bietet dieser Flachschall-Spule-Motor eine reibungslose Kraftleistung, schnelle Reaktion und keinen Zahnrad-Effekt.Unterstützung einer hochpräzisen geschlossenen KreislaufregelungMit einer maximalen Spannung von 24,3 V und einer Back-EMF-Konstante von 10,5 V/m/s bietet es eine außergewöhnliche Energieeffizienz und eine stabile Leistung.Ein fortschrittliches Wärmeabbau-Design sorgt für eine geringe Wärmeerzeugung und einen zuverlässigen langfristigen BetriebDieser flache Spulenmotor wird in der 3C-Elektronikmontage, der Herstellung von Automobilteilen, in Präzisionsstempelsystemen, Halbleiterverpackungen und in Flachbildschirmproduktionslinien weit verbreitet.Es kombiniert hohen Antrieb, langen Schlag und hoher Zuverlässigkeit, um den Anforderungen der modernen Industrieautomation gerecht zu werden.
Eigenschaften:
Magnetische Schaltung und Luftlücke: Priorisierung doppelseitiger mehrstufiger oder differenzieller Strukturen zur Optimierung des magnetischen Joches und Verringerung des Streufflusses;Die Luftlücke muss die Magnetflussdichte und die Fertigungstoleranzen ausgleichen..
Optimierung der Spule: Niedrige Induktivität und geringer Widerstand zur Verbesserung der dynamischen Leistung; Drahtmessung und Anzahl der Drehungen sollten an Schub und Stromverbrauch angepasst werden.
Lenkmechanismus: Flexible Scharniere eignen sich für Mikroverschiebungen und reibungslosen Betrieb; lineare Lager eignen sich für etwas längere Schläge,bei denen Reibung und Seitenkräfte kontrolliert werden müssen.
Produktparameter:
| Produktmodell | Spitzenkraft (N) |
Ständige Kraft bei 25°C (N) |
Gesamtschlag (mm) |
Höchstspannung (V) |
Rückwärts-EMF-Konstante (V/m/s) |
Länge (mm) |
Breite (mm) |
Größe (mm) |
| Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten. | 20 | 5.5 | 6.8 | 8.2 | 4.4 | 39 | 50 | 21.5 |
| Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten. | 20 | 5.3 | 16 | 27.6 | 4.4 | 59 | 50 | 22.5 |
| Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten. | 30 | 12.3 | 20 | 24.3 | 10.5 | 80 | 74 | 25 |
| Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten. | 100 | 47 | 4 | 41.2 | 80.1 | 110 | 105 | 51 |
| Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten. |
| Parameter | Wert | Parameter | Wert |
| Modell | Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten. | Höchstantrieb | 30N |
| Kontinuierlicher Schub (25°C) | 5.512.3 | Gesamtschlag | 20 mm |
| Höchstspannung | 24.3V | Rückwärts-EMF-Konstante | 10.5V/m/s |
| Länge | 80 mm | Breite | 74 mm |
| Größe | 25 mm | Schutzbewertung | IP54 |
Anwendungen:
| Hauptzweck eines Sprachspulenmotors: |
| 1Halbleiterindustrie: Verkabelung, Schneiden, Bohren, Transportsysteme, Schweißen, Robotik. |
| 2.Ventilbetrieb im Außendienst:Messventile, Druckprüfsysteme, pneumatische Ventilchemie-Injektionsanlage. |
| 3.Mikro-Maschinenindustrie:Zuführungssysteme, Mikrobohrungen, Präzisionsstempeln. |
| 4.Vibrationssystem: Schütteltisch, Vibrationsplattform. |
| 5.Medizinischer Bereich: Mikro-Injektionssystem, Atemgeräte, Prüfgeräte. |
| 6.Luftfahrttechnik:Flugsteuerungssystem, Rückkopplungssystem für Piloten. |
| 7.Gewerblicher Einsatz: Computer-Kühlpumpe mit Miniaturkamera Fokussierungssystem. |
| 8.Automatisierungsindustrie: Laserausrüstung, Spender, Prüfgeräte, Textilmaschinen. |
1.Präzisions-Metallstempelgeräte
2.Präzisionsmontagemaschinen für Fahrzeugteile
3.Präzisions-Sensorkalibrationssysteme
4.Kleine automatisierte Montageanlagen
