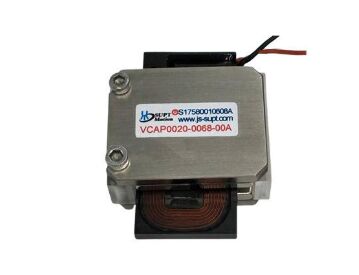

6.8mm Hochpräzisions-Ultra-Dünn-Flach-Stimme-Spule-Motor für die medizinische Chirurgie
| Herkunftsort | Jiangsu, China |
|---|---|
| Markenname | SUPT MOTION |
| Zertifizierung | ISO9001-2000,CE |
| Modellnummer | VCAP-Serie |
| Min Bestellmenge | ≥1 |
| Preis | $107-$300 |
| Verpackung Informationen | Kartonverpackungen usw. |
| Lieferzeit | 1-5 Produkte 5-7 Tage Versand, Proben 3-5 Tage, Großhandel zu verhandeln |
| Zahlungsbedingungen | T/T |
| Versorgungsmaterial-Fähigkeit | Interview |
Produktdetails
| Betriebstemperatur | Breit | Produktname | Linearer Schwingspulenaktuator |
|---|---|---|---|
| Hublänge | 6,8 mm | Größe | Kompakt |
| Typ | Flacher Schwingspulenmotor | Positionierungsgenauigkeit | Hoch |
| Produktmodell | VCAP0020-0068-00A | Stromspannung | 8.2V |
| Spitzenkraft | 20N | Schutzfunktion | Völlig eingeschlossen |
Produkt-Beschreibung
Produktbeschreibung:
Das VCAP0020-0068-00A von SUPT’s ist ein ultrakompakter, ultradünner Flach-Schwingspulenmotor, der speziell für medizinische Geräte, tragbare Instrumente und mikroelektromechanische Systeme (MEMS) entwickelt wurde. Untergebracht in einem ultrakompakten Gehäuse mit den Maßen 39 × 50 × 21,5 mm liefert er eine Spitzenkraft von 20 N, eine Dauerleistung von 5,5 N und einen Hub von 6,8 mm. Mit einer Dicke von nur 21,5 mm ist dieser Flach-Schwingspulenmotor ideal für platzbeschränkte Anwendungen wie minimalinvasive chirurgische Instrumente, tragbare Diagnosegeräte, Mikropumpen und präzise tragbare mechanische Geräte. Hergestellt aus biokompatiblen Materialien und hochpräzisen Komponenten, liefert er eine sanfte, leise und stabile Bewegung mit null Spiel und ausgezeichneter Wiederholgenauigkeit. Der Flach-Schwingspulenmotor hat eine maximale Betriebsspannung von 8,2 V und zeichnet sich durch geringen Stromverbrauch, geringe Wärmeentwicklung und eine lange Lebensdauer aus. Mit einer Back-EMF-Konstante von 4,4 V/m/s unterstützt er eine präzise und reaktionsschnelle Bewegungssteuerung. Dieses Modell des Flach-Schwingspulenmotors wird in der medizinischen Robotik, tragbaren optischen Geräten, Mikroventilsteuerungen, präzisen Medikamentenabgabesystemen und kleinen Unterhaltungselektronikgeräten weit verbreitet eingesetzt und ist somit die ultimative Lösung für Mikropräzisionsbewegungen in ultradünnen Designs.
Merkmale:
- Lineares Schwingspulen-Aktuatorsystem, medizinischer Schwingspulenmotor, ultradünner Aktuator, Motor für mikrochirurgische Geräte
- Schwingspulen-Aktuationsmechanismus
- 8,2V Spannungseingang
- 6,8mm Hublänge
- Lange Lebensdauer
- Hohe Kraft
Technische Parameter:
| Produktmodell | Spitzenkraft (N) |
Dauerleistung at 25℃(N) |
Gesamter Hub (mm) |
Max. Spannung (V) |
Back-EMF-Konstante (V/m/s) |
Länge (mm) |
Breite (mm) |
Höhe (mm) |
| VCAP0020-0068-00A | 20 | 5,5 | 6,8 | 8,2 | 4,4 | 39 | 50 | 21,5 |
| VCAP0020-0160-00A | 20 | 5,3 | 16 | 27,6 | 4,4 | 59 | 50 | 22,5 |
| VCAP0030-0020-00A | 30 | 12,3 | 20 | 24,3 | 10,5 | 80 | 74 | 25 |
| VCAP0100-0020-00A | 100 | 47 | 4 | 41,2 | 80,1 | 110 | 105 | 51 |
VCAP0020-0068-00A:
| Parameter | Wert | Parameter | Wert |
| Modell | VCAP0020-0068-00A | Spitzenkraft | 20N |
| Dauerleistung (25°C) | 5,5N | Gesamter Hub | 6,8mm |
| Maximale Spannung | 8,2V | Back-EMF-Konstante | 4,4V/m/s |
| Länge | 39mm | Breite | 50mm |
| Höhe | 21,5mm | Gewicht | 2,9kg |
Anwendungen:
Typische Anwendungen:
1. Unterhaltungselektronik: Autofokus und optische Bildstabilisierung (OIS) für Smartphone-Kameras, die hochfrequente Hin- und Herbewegungen in ultrakompakten Räumen ermöglichen; einige Periskop-Objektive verwenden ebenfalls flache VCMs.
2. Halbleiteranlagen: Präzisions-XY-Achsen-Bewegungsplattformen, Prüfstände und Chip-Bonding-Maschinen, die kurze Hubwege, Hochgeschwindigkeitsbetrieb mit geringen Vibrationen erfordern.
3. Präzisionsmessung / Optik: Hochgeschwindigkeitsspiegel, Vibrationsbühnen und Laserscanning, die eine Hochfrequenzantwort und hochpräzise Positionierung erfordern.
4. Medizinische Geräte: Minimalinvasive chirurgische Roboter und Mikroventilaktoren, die kompakte Größe mit schneller Reaktion ausgleichen.
