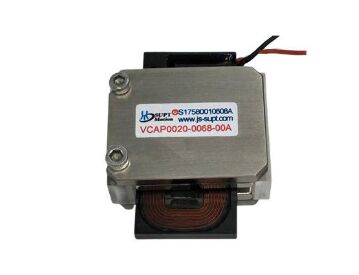

6,8mm Hochpräziser Ultradünner Flachspulenmotor für medizinische Geräte
| Herkunftsort | Jiangsu, China |
|---|---|
| Markenname | SUPT MOTION |
| Zertifizierung | ISO9001-2000,CE |
| Modellnummer | VCAP-Serie |
| Min Bestellmenge | ≥1 |
| Preis | $107-$300 |
| Verpackung Informationen | Kartonverpackungen usw. |
| Lieferzeit | 1-5 Produkte 5-7 Tage Versand, Proben 3-5 Tage, Großhandel zu verhandeln |
| Zahlungsbedingungen | T/T |
| Versorgungsmaterial-Fähigkeit | Interview |
Produktdetails
| Betriebstemperatur | Breit | Produktname | Linearer Schwingspulenaktuator |
|---|---|---|---|
| Hublänge | 6,8 mm | Größe | Kompakt |
| Typ | Flacher Schwingspulenmotor | Positionierungsgenauigkeit | Hoch |
| Produktmodell | VCAP0020-0068-00A | Stromspannung | 8.2V |
| Spitzenkraft | 20N | Schutzfunktion | Völlig eingeschlossen |
Produkt-Beschreibung
Beschreibung des Produkts:
SUPT ′s VCAP0020-0068-00A ist ein ultra-kompakter, ultra-dünner Flachstimme-Spule-Motor, der speziell für medizinische Geräte, tragbare Instrumente und mikroelektromechanische Systeme (MEMS) entwickelt wurde.In einem ultra-kompakten Gehäuse mit nur 39 × 50 × 21 MeterMit einer Dicke von nur 21,5 mm erzeugt dieses Produkt einen Spitzenantrieb von 20 N, einen Dauerantrieb von 5,5 N und einen Schlag von 6,8 mm.Dieser Flat-Voice-Coil-Motor ist ideal für Raumbeschränkte Anwendungen wie minimal-invasive chirurgische Instrumente, tragbare Diagnosegeräte, Mikropumpen und präzise tragbare mechanische Geräte.und stabile Bewegung mit null Gegenwirkungen und hervorragende WiederholbarkeitMit einer maximalen Betriebsspannung von 8,2 V verfügt dieser Flat-Voice-Coil-Motor über geringen Stromverbrauch, geringe Wärmeerzeugung und eine lange Lebensdauer.Der Motor ermöglicht eine präzise und reaktionsschnelle Bewegungssteuerung. in der medizinischen Robotik, in tragbaren optischen Geräten, Mikroventilsteuerung, Präzisionssysteme für die Lieferung medizinischer Geräte und in kleinen Unterhaltungselektronikprodukten,Dieser flache Stimmspule-Motor ist die ultimative Lösung für Mikropräzisionsbewegung in ultradünnen Designs..
Eigenschaften:
- Lineare Sprach-Aktionsanlage, medizinischer Sprachspulenmotor, ultradünner Aktor, Mikrochirurgische Ausrüstungsmotor
- Mechanismus zur Aktivierung der Stimmspule
- 8.2V Spannungseingang
- 6.8 mm Schlaglänge
- Langes Leben
- Hohe Kraft
Technische Parameter:
| Produktmodell | Spitzenkraft (N) |
Ständige Kraft bei 25°C (N) |
Gesamtschlag (mm) |
Höchstspannung (V) |
Rückwärts-EMF-Konstante (V/m/s) |
Länge (mm) |
Breite (mm) |
Größe (mm) |
| Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten. | 20 | 5.5 | 6.8 | 8.2 | 4.4 | 39 | 50 | 21.5 |
| Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten. | 20 | 5.3 | 16 | 27.6 | 4.4 | 59 | 50 | 22.5 |
| Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten. | 30 | 12.3 | 20 | 24.3 | 10.5 | 80 | 74 | 25 |
| Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten. | 100 | 47 | 4 | 41.2 | 80.1 | 110 | 105 | 51 |
Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die Bereitstellung von Dienstleistungen.
| Parameter | Wert | Parameter | Wert |
| Modell | Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten. | Höchstantrieb | 20N |
| Kontinuierlicher Schub (25°C) | 5.5N | Gesamtschlag | 60,8 mm |
| Höchstspannung | 8.2V | Rückwärts-EMF-Konstante | 4.4V/m/s |
| Länge | 39 mm | Breite | 50 mm |
| Größe | 21.5 mm | Gewicht | 20,9 kg |
Anwendungen:
Typische Anwendungen:
1Consumer Electronics: Autofokus und optische Bildstabilisierung (OIS) für Smartphone-Kameras, die eine hochfrequente Wechselbewegung in ultra-kompakten Räumen ermöglichen;Einige Periskoplinsen verwenden auch flache VCMs.
2. Halbleitergeräte: Präzisions-XY-Achsen-Bewegungsplattformen, Sondenstationen und Chip-Bindungsmaschinen, die einen kurzen Schlag und eine hohe Geschwindigkeit bei geringer Vibration erfordern.
3Präzisionsmessung / Optik: Hochgeschwindigkeitsspiegel, Vibrationsstufen und Laserscanning, die eine hohe Frequenzreaktion und eine hochpräzise Positionierung erfordern.
4Medizinische Geräte: Minimalinvasive chirurgische Roboter und Mikroventiler, die kompakte Größe mit schneller Reaktion in Einklang bringen.
