20N-Mikro-Flachlinear-Stimme-Spule-Aktor geeignet für Halbleiterprüfungen
| Herkunftsort | Jiangsu, China |
|---|---|
| Markenname | SUPT |
| Zertifizierung | ce,ISO9001,CCC |
| Modellnummer | VCAP0020-0068-00A |
| Min Bestellmenge | 1 Pieces |
| Preis | $150.00/pieces >=2 pieces |
| Verpackung Informationen | Karton, der etc. verpackt. |
| Lieferzeit | 1-5 Produkte 5-7 Tage Versand, Proben 3-5 Tage, Großhandel zu verhandeln |
| Zahlungsbedingungen | T/T |
| Versorgungsmaterial-Fähigkeit | Zu verhandeln |
Produktdetails
| Garantie | 3 Monate-1 Jahr | Verwendung | BOOT, Auto, Elektrofahrrad, UAV, 3D-Druck, Mikroskop, Roboter, medizinische Beatmungsgeräte, optisch |
|---|---|---|---|
| Typ | Mikromotor | Konstruktion | Permanentmagnet |
| Kommutierung | Bürste | Schutzfunktion | Völlig eingeschlossen |
| Geschwindigkeit (U / min) | Variable Geschwindigkeit | Produktname | linearer Sprachspulenmotor |
| Nennspannung | 8.2V | Spitzenkraft | 20N |
| Kontinuierliche Kraft | 5.5N | Hafen | Hafen von Shanghai |
Produkt-Beschreibung
Produktbeschreibung
Der Flachspulen-Aktuator zeichnet sich durch schnelle Reaktionszeiten, moderaten Schub, zuverlässigen Hub und hohe Effizienz aus und ist speziell für Halbleiter- und Elektronikprüfanwendungen konzipiert. Mit einem Spitzenhub von 20 N, einem Dauerhub von 5,5 N und einem Hub von 6,8 mm erzielt dieser Flachspulen-Aktuator ein ideales Gleichgewicht zwischen Schub, Geschwindigkeit und Hub. Mit seinen kompakten Abmessungen (39 × 50 × 21,5 mm) und einer Höhe von nur 21,5 mm eignet sich dieser Flachspulen-Aktuator gut für mehrachsige Prüfplattformen und Automatisierungsmodule mit hoher Dichte. Er liefert eine gleichmäßige Kraftabgabe, ist frei von Rastmomenten, arbeitet leise und bietet eine hohe Positioniergenauigkeit, wodurch er in der Lage ist, hochfrequente Hin- und Herbewegungen über längere Zeiträume zu unterstützen. Der Motor hat eine maximale Betriebsspannung von 8,2 V und eine Gegen-EMK-Konstante von 4,4 V/m/s, was eine stabile Leistung und einen geringen Stromverbrauch gewährleistet. Sein fortschrittliches Wärmeableitungsdesign reduziert die Wärmeentwicklung und verlängert die Lebensdauer. Dieser Flachspulen-Aktuator wird häufig in Halbleiter-Probenstationen, IC-Testgeräten, Sensor-Kalibrierungssystemen, der Inspektion elektronischer Komponenten und kleinen automatisierten Montagelinien eingesetzt.
Anwendung:
Im Vergleich zur rechteckigen Serie hat die Flachspulen-Motorenserie bei gleichem Volumen einen relativ kürzeren Hub, aber ihr Vorteil liegt in ihrem geringeren Profil. Sie liefert einen Schub von bis zu 500 N und einen Hub von 15 mm. Die Flachserie ist eine ideale Lösung für die Erzeugung von X-Y-Bewegungen mit kurzem Hub, und ihr Hauptmarkt sind die Halbleiter- und Mikrobearbeitungsindustrie.
• Prüfstationen für Halbleiterchips
• Funktionstestgeräte für elektronische Komponenten
• Präzisions-Sensor-Kalibrierungssysteme
• Kleine automatisierte Montagelinien
• Funktionstestgeräte für elektronische Komponenten
• Präzisions-Sensor-Kalibrierungssysteme
• Kleine automatisierte Montagelinien
Technische Parameter:
|
Produktmodell
|
Spitzenkraft
(N)
|
Dauer
Kraft
(N)
|
Gesamter Hub
(mm)
|
Max.
Spannung
(V)
|
Gegen-EMK
Konstante
(V/m/S)
|
Gewicht der Spule
(g)
|
Länge (mm)
|
Breite
(mm)
|
|
VCAP0020-0068-00A
|
20
|
9,2
|
6,8
|
8,2
|
4,4
|
39
|
50
|
21,5
|
|
VCAP0020-0160-00A
|
20
|
5,3
|
16
|
27,6
|
4,4
|
59
|
50
|
22,5
|
|
VCAP0030-0020-00A
|
30
|
12,3
|
20
|
24,3
|
10,5
|
80
|
74
|
25
|

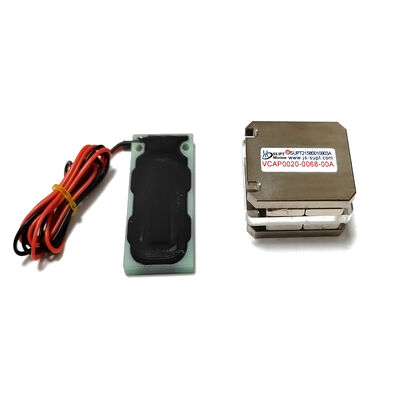

VCAP0020-0068-00A:
| Parameter | Wert | Parameter | Wert |
| Modell | VCAP0020-0068-00A | Spitzenkraft | 20N |
| Dauerhafter Schub (25°C) | 5,5N | Gesamter Hub | 6,8mm |
| Maximale Spannung | 8,2V | Gegen-EMK-Konstante | 4,4V/m/s |
| Länge | 39mm | Breite | 50mm |
| Höhe | 21,5mm | Gewicht | 3,3kg |
Detaillierte Bilder
