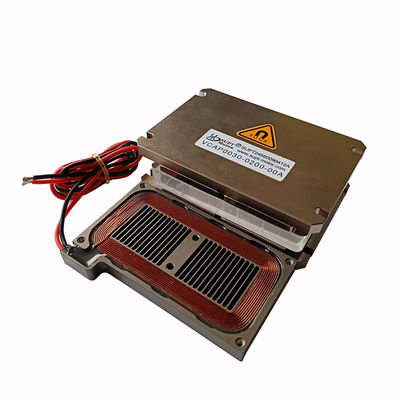

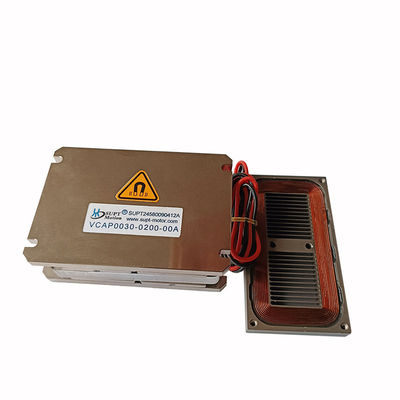

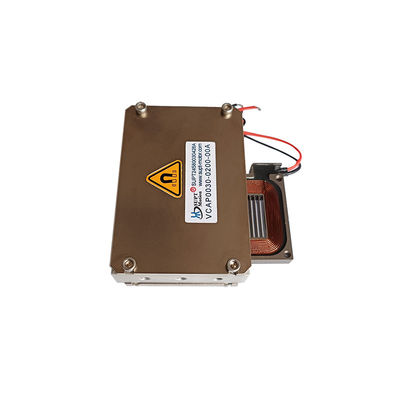

30N-Hochantriebs-Flachschwingerspulvermotoren eignen sich für Präzisionsbearbeitung
| Herkunftsort | China, Suzhou |
|---|---|
| Markenname | SUPT MOTION |
| Zertifizierung | CE, ISO9001 |
| Modellnummer | Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten. |
| Min Bestellmenge | 3pcs |
| Preis | $120-$400 |
| Verpackung Informationen | Maßgeschneiderte Verpackungen usw. |
| Lieferzeit | 1-5 Stück, 5 Tage. >20 Stück, zu verhandeln |
| Zahlungsbedingungen | T/T |
| Versorgungsmaterial-Fähigkeit | Zu verhandeln |
Produktdetails
| Betätigungsmethode | Schwingspule | Schutzfunktion | Völlig eingeschlossen |
|---|---|---|---|
| Kontinuierliche Kraft | 12.3N | Stromspannung | 24.3V |
| Totaler Schlaganfall | 20mm | Spitzenkraft | 30 N |
| Länge | 80mm | Größe | 74mm |
| Geräuschpegel | Niedrig | Produktmodell | Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten. |
| Feedback positionieren | Potenziometer | Kommutierung | Bürste |
Produkt-Beschreibung
Beschreibung des Produkts:
Der SUPTMOTION VCAP0030-0200-00A ist ein schwerer Flachschwingmotor, der speziell für eine hohe, langstreckige Präzisionsbetätigung entwickelt wurde.mit einem Dauerantrieb von 12.3 N, und einen ultra-langen Schlag von 20 mm, wodurch es ideal für die Halbleiterherstellung, Präzisionsbearbeitung und automatisierte Montageanlagen geeignet ist.Mit seiner robusten mechanischen Struktur und seiner hochleistungsfähigen Magnetschaltung, dieser Aktor bietet außergewöhnliche Positionsstabilität, schnelle dynamische Reaktion und keine Rückschläge.Die industriell standardisierten Abmessungen von 80×74×25 mm gewährleisten die Kompatibilität mit Standard-Geräte-SchnittstellenDer Flat-Voice-Coil-Motor arbeitet mit einer maximalen Spannung von 24,3 V und einer Back-EMF-Konstante von 10,5 V/m/s.hohe Energieeffizienz und geringer Stromverbrauch bietenEs verfügt über eine ausgezeichnete Wärmeableitung, eine geringe Wärmebeständigkeit und eine stabile Leistung unter kontinuierlichen Einsatzbedingungen.Flat-Voice-Coil-Motoren werden häufig in Wafer-Schneidmaschinen verwendet, CNC-Mikro-Zuführungssysteme, Montage von Automobilbauteilen, Lithium-Ionen-Batterienpressen und hochpräzise Prüfgeräte.Sie bieten eine zuverlässige und wartungsfreie Bewegungssteuerung für industrielle Anwendungen, die einen hohen Schub und einen langen Schlag erfordern.
Eigenschaften:
Langer Schlag und hoher Schub: Ein Höchstschlag von 20 mm in Kombination mit einem Höchstschub von 30 N und einem Dauerschub von 12,3 N erfüllt die Anforderungen an die Präzisionsbewegung bei schweren Lasten.
Hocheffiziente Energieumwandlung: Eine hohe Back-EMF-Konstante von 10,5 V/m/s ermöglicht eine um 15% höhere Energieumwandlungseffizienz als vergleichbare Produkte.
Industrielle Abmessungen: Industrielle Standardabmessungen von 80 × 74 × 25 mm, kompatibel mit Schnittstellen für die Montage von Halbleitergeräten.
Produktparameter:
| Produktmodell | Spitzenkraft (N) |
Ständige Kraft bei 25°C (N) |
Gesamtschlag (mm) |
Höchstspannung (V) |
Rückwärts-EMF-Konstante (V/m/s) |
Länge (mm) |
Breite (mm) |
Größe (mm) |
| Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten. | 20 | 5.5 | 6.8 | 8.2 | 4.4 | 39 | 50 | 21.5 |
| Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten. | 20 | 5.3 | 16 | 27.6 | 4.4 | 59 | 50 | 22.5 |
| Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten. | 30 | 12.3 | 20 | 24.3 | 10.5 | 80 | 74 | 25 |
| Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten. | 100 | 47 | 4 | 41.2 | 80.1 | 110 | 105 | 51 |
Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge.
| Parameter | Wert | Parameter | Wert |
| Modell | Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten. | Höchstantrieb | 30N |
| Kontinuierlicher Schub (25°C) | 12.3N | Gesamtschlag | 20 mm |
| Höchstspannung | 24.3V | Rückwärts-EMF-Konstante | 10.5V/m/s |
| Länge | 80 mm | Breite | 74 mm |
| Größe | 25 mm | Schutznummer | IP54 |
Anwendungen:
• Positionierungssysteme für Halbleiter-Wafer-Schneidgeräte
• Mikrozufuhrmechanismen für Präzisionsmaschinen
• Prüfgeräte für elektronische Bauteile im Automobilbereich
• Präzisionslaminierungsgeräte für Lithium-Ionen-Batterieelektroden
| Hauptzweck eines Sprachspulenmotors: |
| 1Halbleiterindustrie: Verkabelung, Schneiden, Bohren, Transportsysteme, Schweißen, Robotik. |
| 2.Ventilbetrieb im Außendienst:Messventile, Druckprüfsysteme, pneumatische Ventilchemie-Injektionsanlage. |
| 3.Mikro-Maschinenindustrie:Zuführungssysteme, Mikrobohrungen, Präzisionsstempeln. |
| 4.Vibrationssystem: Schütteltisch, Vibrationsplattform. |
| 5.Medizinischer Bereich: Mikro-Injektionssystem, Atemgeräte, Prüfgeräte. |
| 6.Luftfahrttechnik:Flugsteuerungssystem, Rückkopplungssystem für Piloten. |
| 7.Gewerblicher Einsatz: Computer-Kühlpumpe mit Miniaturkamera Fokussierungssystem. |
| 8.Automatisierungsindustrie: Laserausrüstung, Spender, Prüfgeräte, Textilmaschinen. |
