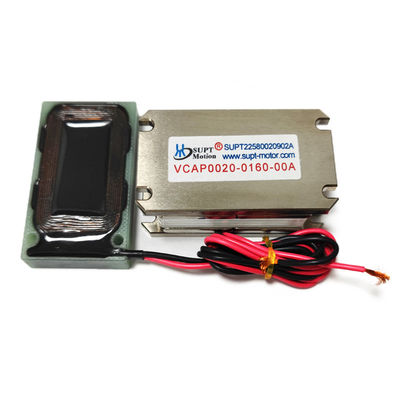

Hochpräziser Flach-Schwingspulenmotor mit 16 mm Hub, geeignet für XY-Positioniertische
| Herkunftsort | Jiangsu, China |
|---|---|
| Markenname | SUPT MOTION |
| Zertifizierung | ce,ISO9001,CCC |
| Modellnummer | VCAP0020-0160-00A |
| Min Bestellmenge | ≥2 |
| Preis | $195.00/pieces >=1 pieces |
| Verpackung Informationen | Maßgeschneiderte Verpackungen usw. |
| Lieferzeit | 1-5 Produkte 5-7 Tage Versand, Proben 3-5 Tage, Großhandel zu verhandeln |
| Zahlungsbedingungen | T/T |
| Versorgungsmaterial-Fähigkeit | Zu verhandeln |
Produktdetails
| Garantie | 3 Monate-1 Jahr | Verwendung | BOOT, Auto, elektrisches Fahrrad, Haushaltsgerät, UAV, 3D Drucken, Mikroskop, Roboter, medizinische |
|---|---|---|---|
| Typ | Mikromotor | Drehmoment | Anträge |
| Konstruktion | Permanentmagnet | Kommutierung | Bürste |
| Schutzfunktion | Völlig eingeschlossen | Geschwindigkeit (U / min) | Variable Geschwindigkeit |
| Produktname | linearer Sprachspulenmotor | Nennspannung | 4.4V |
| Spitzenkraft | 20N | Kontinuierliche Kraft | 5.3N |
| Hafen | Hafen von Shanghai | Schlaganfall | 16mm |
Produkt-Beschreibung
Produktbeschreibung
Der SUPT VCAP0020-0160-00A ist ein hocheffizienter Flachspulenmotor, der speziell für Präzisionsbewegungssteuerungsanwendungen mit mittlerem Verfahrweg entwickelt wurde. Er liefert eine Spitzenkraft von 20 N, eine Dauerleistung von 5,3 N und einen Gesamthub von 16 mm und bietet ein Gleichgewicht zwischen Hubweg und dynamischer Reaktion, was ihn ideal für industrielle Automatisierungs- und optische Geräte macht. Mit einer Dicke von nur 22,5 mm ist dieser Flachspulenmotor ideal für schlanke XY-Positionierplattformen, Inspektionsmaschinen für Flachbildschirme und Laserbearbeitungsgeräte. Seine Hochleistungs-Magnetkreisschaltung sorgt für eine gleichmäßige, geräuscharme Kraftabgabe ohne Rastmomente und unterstützt hochfrequente Hin- und Herbewegungen bis zu 500 Hz. Sein Formfaktor von 59 × 50 × 22,5 mm unterstützt Array-Montage und mehrachsige Synchronisation und verbessert die Geräteintegration erheblich. Dieser Flachspulenmotor hat eine maximale Betriebsspannung von 27,6 V und zeichnet sich durch hervorragende thermische Stabilität und geringe Wärmeentwicklung aus, was eine stabile Leistung im Dauerbetrieb gewährleistet. Mit einer Gegen-EMK-Konstante von 4,4 V/m/s bietet er eine zuverlässige Geschwindigkeits- und Positionsregelung. Dieses Modell des Flachspulenmotors wird häufig in FPD-Tests, optischen Scannern, digitalen Bildgebungssystemen, Präzisionspositionierbühnen und kleinen Automatisierungsmodulen eingesetzt.
Anwendung:
1. XY-Plattform für Inspektionsgeräte für Flachbildschirm-Pixel
2. Präzisionspositioniersystem für elektronische Etikettendrucker
3. Bewegungssteuerung für kompakte Lasergravierer
4. Linsenbewegungsmechanismus für optische Sortiergeräte
Technische Parameter:
| Produktmodell | Spitzenkraft (N) |
Dauerleistung bei 25°C (N) |
Gesamthub (mm) |
Max. Spannung (V) |
Gegen-EMK-Konstante (V/m/s) |
Länge (mm) |
Breite (mm) |
Höhe (mm) |
| VCAP0020-0068-00A | 20 | 5,5 | 6,8 | 8,2 | 4,4 | 39 | 50 | 21,5 |
| VCAP0020-0160-00A | 20 | 5,3 | 16 | 27,6 | 4,4 | 59 | 50 | 22,5 |
| VCAP0030-0200-00A | 30 | 12,3 | 20 | 24,3 | 10,5 | 80 | 74 | 25 |
| VCAP0100-0020-00A | 100 | 47 | 4 | 41,2 | 80,1 | 110 | 105 | 51 |
VCAP0020-0160-00A:
| Parameter | Wert | Parameter | Wert |
| Modell | VCAP0020-0160-00A | Spitzenkraft | 20N |
| Dauerleistung (25°C) | 5,3N | Gesamthub | 16mm |
| Maximale Spannung | 27,6V | Gegen-EMK-Konstante | 4,4V/m/s |
| Länge | 59mm | Breite | 50mm |
| Höhe | 22,5mm | Isolationsklasse | Klasse B |
Detaillierte Bilder
Zertifizierungen
Unser Unternehmen
Suzhou Unite Precision Technology Co,Ltd. (SUPT Motion) ist ein Ingenieur- und Fertigungsunternehmen, das sich der Bereitstellung von Voice Coil Aktuator Linearmotoren und Linearmotorplattformen widmet. SUPT Motion bietet sowohl Standardprodukte als auch kundenspezifische OEM-Lösungen für mittlere und hohe Stückzahlen. Das Hauptprodukt sind Linearantriebe und Rotationsantriebe auf Spulenbasis sowie Linearmotoren vom Typ bürstenloser Permanentmagnet.
Das Unternehmen verfügt über starke F&E-Kapazitäten und ein perfektes Kundendienstsystem. SUPT Motion ist in der Lage, nach spezifischen Kundenanforderungen Spulenmotoren, Linearmotoren und alle Arten von Linearmotionsplattformen zu entwickeln und zu produzieren. Mit langjähriger Erfahrung ist unser internationales Ingenieur- und Fertigungspersonal in der Lage, die fortschrittlichste Technologie und die beste Produktqualität für Kunden und Händler von Spulenmotoren und Linearmotoren in Asien, Nordamerika, Europa und der ganzen Welt anzubieten.
Das Unternehmen ist in der Lage, kostengünstige Lösungen für Ihre großen OEM-Produktionsanforderungen anzubieten, da es in den Fertigungszentren von Suzhou ansässig ist. Wir werden uns weiterhin in der Technologie verbessern und nach Perfektion in der Qualität streben. Gemäß dem Leitsatz von SUPT Motion: Hohe Qualität ist unser Streben, Kundenzufriedenheit ist unser Engagement. Mit unserer strengen Qualitäts- und Produktionsabteilung stellen wir sicher, dass unsere hochwertigen und preiswerten Produkte kostengünstiger sind, um Kunden zu bedienen und eine starke Wettbewerbsfähigkeit zu erzielen.
FAQ
1. Sind Sie ein Hersteller?
Antwort: Ja, wir sind eine Fabrik und 100% Hersteller.
2. Wie kann ich ein Angebot erhalten?
Antwort: Bitte geben Sie die detaillierten Anforderungen des Produkts an, wie z. B. Spezifikationen, Menge, Verpackungsanforderungen usw.
3. Wie lange kann ich sie erhalten?
Antwort: Normalerweise benötigen Muster 7-10 Werktage.
Die Massenproduktion benötigt 12-18 Werktage.
Es hängt von Ihrer Menge ab.
4. Können Sie nach den Mustern produzieren?
Antwort: Ja, wir können nach Ihren Mustern oder technischen Zeichnungen produzieren.
5. Was sind Ihre Zahlungsbedingungen?
Antwort: T/T 50% als Anzahlung und 50% werden vor dem Versand bezahlt. Wir zeigen Ihnen die Fotos des Produkts und der Pakete, bevor Sie den Restbetrag bezahlen.
6. Was sind Ihre Lieferbedingungen?
Antwort: EXW, FOB.
