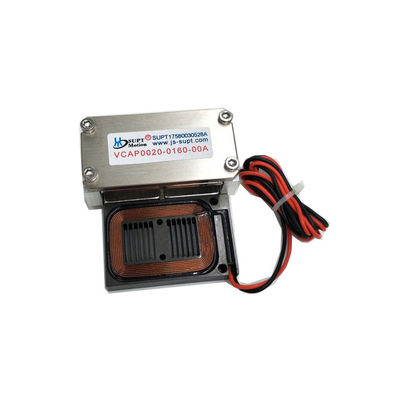

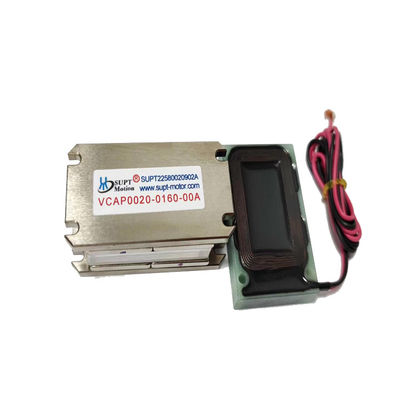

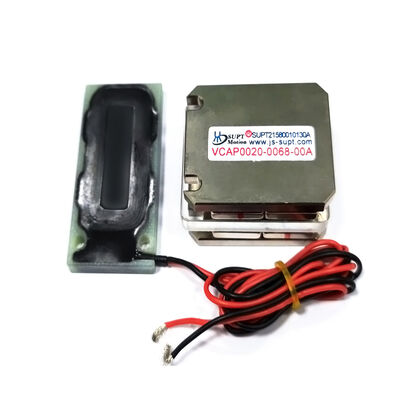

20N Ultradünner Präzisions-Mikro-Flach-Schwingspulenmotor für Halbleiterprüfgeräte
| Herkunftsort | China, Suzhou |
|---|---|
| Markenname | SUPT MOTION |
| Zertifizierung | CE, ISO9001 |
| Modellnummer | VCAP-Serie |
| Min Bestellmenge | 3pcs |
| Preis | $158 |
| Verpackung Informationen | Maßgeschneiderte Verpackungen usw. |
| Lieferzeit | 1-5 Stück, 5 Tage. >20 Stück, zu verhandeln |
| Zahlungsbedingungen | T/T |
| Versorgungsmaterial-Fähigkeit | Zu verhandeln |
Produktdetails
| Ausgang der Kraft | bis zu 500 N | Artikel | Mikroelektrische Motoren |
|---|---|---|---|
| Hafen | Shanghai | Modellnummer | VCAP0020-0068-00A |
| Spitzenkraft | 20N | Totaler Schlaganfall | 6,8 mm |
| Kontinuierliche Kraft | 5.3N | Höchstspannung | 8.2V |
| Länge (mm) | 39 | Schutzfunktion | Völlig eingeschlossen |
| Geschwindigkeit (U / min) | Hohe Geschwindigkeit |
Produkt-Beschreibung
Beschreibung des Produkts:
Der SUPT VCAP0020-0068-00A ist ein leistungsfähiger Flat-Voice-Coil-Motor, der speziell für ultra-kompakte Präzisionsbewegungssysteme mit extrem begrenztem Platz konzipiert wurde.Dieser ultradünne Aktor liefert einen Spitzenantrieb von 20 N und einen Dauerantrieb von 5 N..5 N bei 25°C, mit einem Gesamtlauf von 6,8 mm, der den Anforderungen von kurzzeitigen, hochpräzisen Positionierungsarbeiten entspricht.es integriert sich nahtlos in Mikro-GeräteDer Flat-Voice-Coil-Motor sorgt für eine reibungslose Bewegung, schnelle Reaktion,und keine Gegenreaktion, so dass es für Anwendungen, die eine Positionsaugenauigkeit unterhalb des Mikrons erfordern, ideal ist.Das Produkt liefert auch bei langfristiger Betriebszeit eine stabile und effiziente Leistung.Die kompakten Abmessungen von 39 × 50 × 21,5 mm sorgen für eine einfache Installation in engen Räumen, während die robuste Konstruktion eine hohe Zuverlässigkeit und eine lange Lebensdauer gewährleistet.Dieses Modell wird häufig in Mikromontagerobotern verwendet, Objektiv-Autofokus-Systeme, Mikrovalvsteuerung, Präzisionsmesspumpen und kleine Halbleiterprüfgeräte.
Eigenschaften:
Flat-Type-Sprachspulen Motorisierte Subspulen sind leichtgewichtig, mit kurzer Reaktionszeit und hoher Frequenz.
Reise- und Höhenbilanz: Ein 16 mm großes Modell mit einer Höhe von nur 22,5 mm ermöglicht einen längeren Bewegungsbereich in begrenzten Räumen.
Niedrigspannungskompatibilität: Konzipiert für eine Spannung von maximal 27,6 V, ist es kompatibel mit gängigen industriellen Stromversorgungssystemen und benötigt keine zusätzlichen Antriebsmodule.
Dimensionelle Kompatibilität: Mit einem Länge-Breite-Verhältnis von 59 × 50 mm eignet es sich für die Anlage im Array-Stil auf XY-Achsen-Plattformen und vereinfacht das Ausstattungsmodul.
Produktparameter:
| Produktmodell | Spitzenkraft (N) |
Ständige Kraft bei 25°C (N) |
Gesamtschlag (mm) |
Höchstspannung (V) |
Rückwärts-EMF-Konstante (V/m/s) |
Länge (mm) |
Breite (mm) |
Größe (mm) |
| Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten. | 20 | 5.5 | 6.8 | 8.2 | 4.4 | 39 | 50 | 21.5 |
| Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten. | 20 | 5.3 | 16 | 27.6 | 4.4 | 59 | 50 | 22.5 |
| Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten. | 30 | 12.3 | 20 | 24.3 | 10.5 | 80 | 74 | 25 |
| Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten. | 100 | 47 | 4 | 41.2 | 80.1 | 110 | 105 | 51 |
Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die Bereitstellung von Dienstleistungen.
| Parameter | Wert | Parameter | Wert |
| Modell | Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten. | Höchstantrieb | 20N |
| Kontinuierlicher Schub (25°C) | 5.5N | Gesamtschlag | 60,8 mm |
| Höchstspannung | 8.2V | Rückwärts-EMF-Konstante | 4.4V/m/s |
| Länge | 39 mm | Breite | 50 mm |
| Größe | 21.5 mm | Betriebstemperatur | -10 bis 60°C |
Anwendung:
| Hauptzweck eines Sprachspulenmotors: |
| 1Halbleiterindustrie: Verkabelung, Schneiden, Bohren, Transportsysteme, Schweißen, Robotik. |
| 2.Ventilbetrieb im Außendienst:Messventile, Druckprüfsysteme, pneumatische Ventilchemie-Injektionsanlage. |
| 3.Mikro-Maschinenindustrie:Zuführungssysteme, Mikrobohrungen, Präzisionsstempeln. |
| 4.Vibrationssystem: Schütteltisch, Vibrationsplattform. |
| 5.Medizinischer Bereich: Mikro-Injektionssystem, Atemgeräte, Prüfgeräte. |
| 6.Luftfahrttechnik:Flugsteuerungssystem, Rückkopplungssystem für Piloten. |
| 7.Gewerblicher Einsatz: Computer-Kühlpumpe mit Miniaturkamera Fokussierungssystem. |
|
8.Automatisierungsindustrie: Laserausrüstung, Spender, Prüfgeräte, Textilmaschinen. |
Fokussierung von Linsen in mikrooptischen Inspektionsgeräten.
Mikrosonde-Stationen für Halbleiterchips.
Antriebssysteme für medizinische Mikropumpenventile.
Mikrosammelroboter für elektronische Bauteile.
