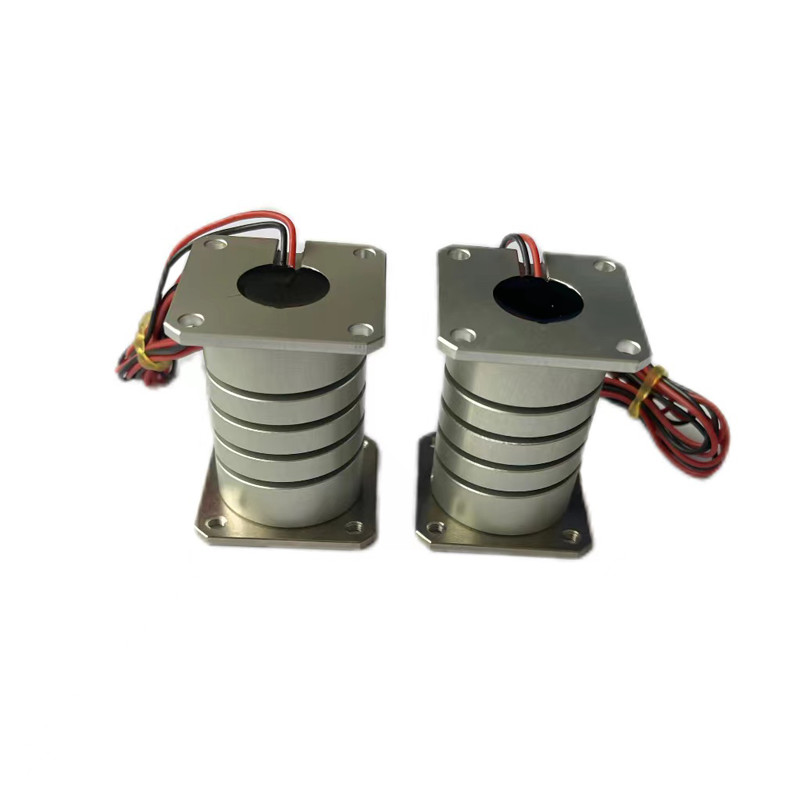

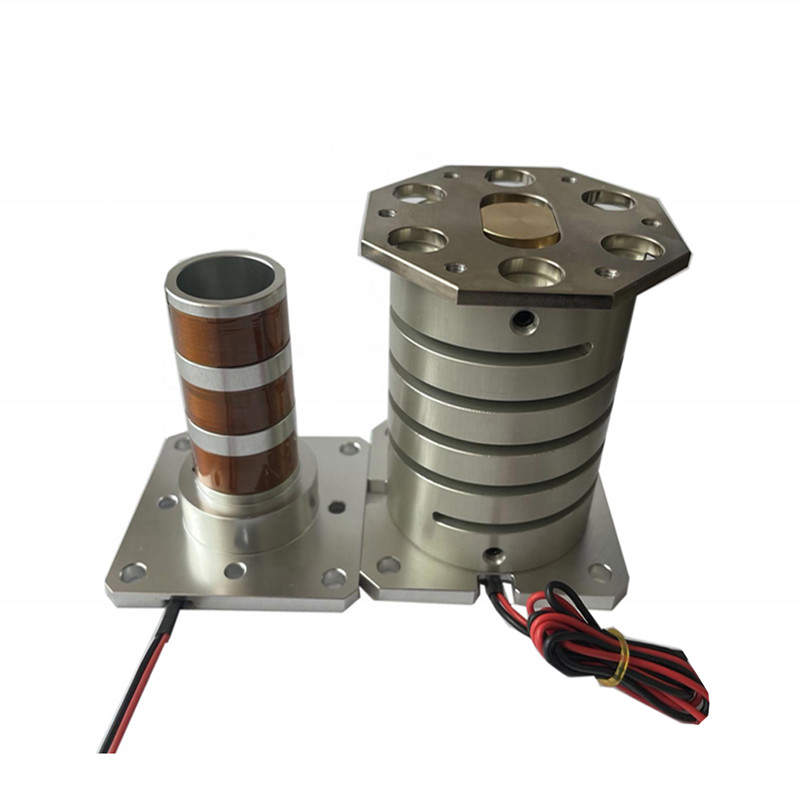

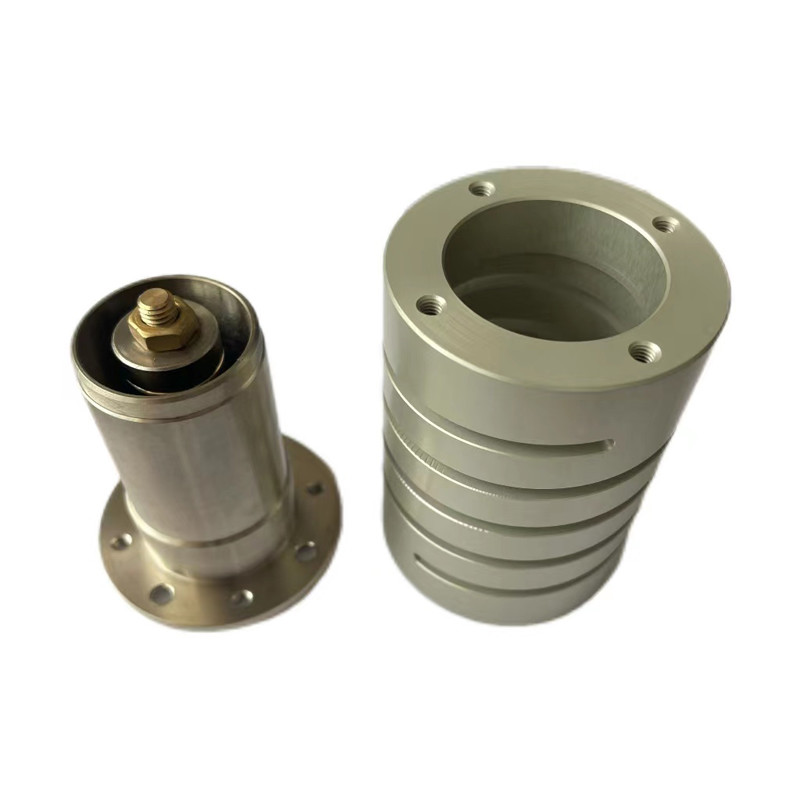

Hochgeschwindigkeits-Mikro-Positionierungs-Sprachspulenmotor für Präzisionskontrollgeräte
| Herkunftsort | China, Suzhou |
|---|---|
| Markenname | SUPT MOTION |
| Zertifizierung | ISO9001 |
| Modellnummer | VCAZ-Reihe |
| Min Bestellmenge | 3pcs |
| Preis | $120 |
| Verpackung Informationen | Maßgeschneiderte Verpackungen usw. |
| Lieferzeit | 1-5 Stück, 5 Tage. >20 Stück, zu verhandeln |
| Zahlungsbedingungen | T/T |
| Versorgungsmaterial-Fähigkeit | Zu verhandeln |
Produktdetails
| Motortyp | Vibrationsmotoren | Spitzenkraft | 20.5N |
|---|---|---|---|
| Vorbildliches Specifications | VCZA0020-0040-00A | Zertifizierungen | ISO9001-2000 |
| Anlaufstrom | 2,6A | Nennspannung | 25.9V |
| Leistung @ Fp | 56,3 W | Schlaganfall | 3mm |
| Gewicht der Aktoren | 110g | Geschwindigkeit | Hoch |
| Kontinuierliche Kraft | 8.9N | Typ | Mikromotor |
Produkt-Beschreibung
Produktbeschreibung:
Der flexible Zuführtrieb des Schwingspulenmotors löst das Zuführproblem, das nicht
Dieser Motor besteht aus Materialien mit hoher Festigkeit und guter Stabilität. Kurze Reaktionszeit, hohe Vibrationsfrequenz, gute Konsistenz und Stabilität. Mit spezieller Antriebssteuerungstechnologie können sich Teile vorwärts und rückwärts bewegen, sich umdrehen, sich zerstreuen und konvergieren.
Der Zuführtrieb ist mit einer einstellbaren Hintergrundbeleuchtung integriert, die Vibrationszuführung, automatische Steuerung durch visuelles System und automatische Steuerung durch maschinelles Greifsystem abschließen kann.
Der SUPTMOTION VCAZ-Serie Mikro-Positionierungs-Schwingspulenmotor wurde für Präzisionsinspektionssysteme entwickelt, die extrem genaue und stabile Bewegungssteuerungen erfordern. Viele Inspektionsanwendungen wie optische Messtechnik, Halbleitermessung und Präzisionsoberflächeninspektion erfordern Bewegungssysteme, die eine Positionierungsgenauigkeit im Mikrometerbereich erreichen können.
Der lineare Schwingspulenmotor der VCAZ-Serie bietet eine fortschrittliche Direktantriebslösung, die herkömmliche mechanische Getriebekomponenten eliminiert. Durch die Nutzung elektromagnetischer Kraft zur Erzeugung linearer Bewegung liefert der Aktuator eine sanfte Bewegung ohne Spiel und mit minimaler Reibung. Dies verbessert die Positionierungsgenauigkeit und Bewegungsstabilität im Vergleich zu herkömmlichen Linearantrieben erheblich.
Aufgrund seiner hohen Präzision, hohen Zuverlässigkeit und langen Lebensdauer wird der Schwingspulenmotor der VCAZ-Serie häufig in Präzisionsinspektionsgeräten, optischen Messinstrumenten und fortschrittlichen Messtechniksystemen eingesetzt.
Merkmale:
-
Ultrapräzise Mikro-Positionierung
-
Hohe dynamische Reaktion
-
Kompaktes Aktuator-Design
-
Sanfte reibungslose Bewegung
-
Lange Lebensdauer
Produktparameter:
| Modellnummer | VCAZ0020-0040-00A | |
| Wicklungskonstante | WERT | EINHEIT |
| Gleichstromwiderstand | 10.2 | Ω |
| Spannung @ Fp | 25.9 | V |
| Strom @ Fp | 2.6 | A |
| Induktivität | 1.3 | mH |
| Spitzenkraft | 20.5 | N |
| Dauerhafte Kraft | 8.9 | N |
| Aktuatorkonstante | 2.55 | Ka |
| Leistung @ Fp | 65.3 | W |
| Gesamthub | 3 | mm |
| Max. Wicklungstemperatur | 150 | ºC |
| Aktuator Gewicht | 110 | g |
| Modellnummer | VCAZ0010-0020-00A |
| Wicklungskonstante | WERT |
| Gleichstromwiderstand | 9.5 |
| Spannung @ Fp | 14.8 |
| Strom @ Fp | 1.6 |
| Induktivität | 0.37 |
| Spitzenkraft | 4.2 |
| Dauerhafte Kraft | 2.2 |
| Aktuatorkonstante | 0.87 |
| Leistung @ Fp | 24 |
| Gesamthub | 1.5 |
| Max. Wicklungstemperatur | 150 |
| Aktuator Gewicht | 69 |
Anwendungen:
1.Präzisionsinspektionssysteme
2.Optische Messtechnikgeräte
3.Oberflächeninspektionsmaschinen
4.Halbleitermesssysteme
| Die Hauptanwendung eines Schwingspulenmotors: | ||||||||||||
| 1.Halbleiterindustrie: Verdrahtung, Schneiden, Bohren, Transportsysteme, Schweißen, Robotik. | ||||||||||||
| 2.Ventilbetrieb im Feld: Typ-Messventile, Druckprüfsysteme, pneumatische Ventilchemie | ||||||||||||
| Einspritzsystem. | ||||||||||||
| 3.Mikromaschinenindustrie: Zuführsysteme, Mikrobearbeitung, Präzisionsstanzen. | ||||||||||||
| 4.Vibrationssystem: Rütteltisch, Vibrationsplattform. | ||||||||||||
| 5.Medizinischer Bereich: Mikroinjektionssystem, Atemschutzgeräte, Prüfgeräte. | ||||||||||||
| 6.Luftfahrttechnologie: Flugsteuerungssystem, Pilotenrückkopplungssystem. | ||||||||||||
| 7.Gewerblicher Einsatzbereich: Computer-Kühlpumpen, Miniaturkamera-Autofokus-System. | ||||||||||||
| 8.Automatisierungsindustrie: Lasergeräte, Spender, Prüfgeräte, Textilmaschinen. |
